2. Листовые конструкции. Виды листовых конструкций.

Применяются в сооружениях, предназначенных для хранения сыпучих, жидких и газообразных материалов. Для хранения сыпучих материалов применяются бункера и силосы.

Для хранения жидких материалов используют резервуары, для газообразных-газгольдеры. По форме, сооружения могут быть прямоугольные, сферические и каплевидные.

Бункера и силосы

По форме применяются:

- прямоугольные

- призматические

- круглые

Выпуск.

отверстие

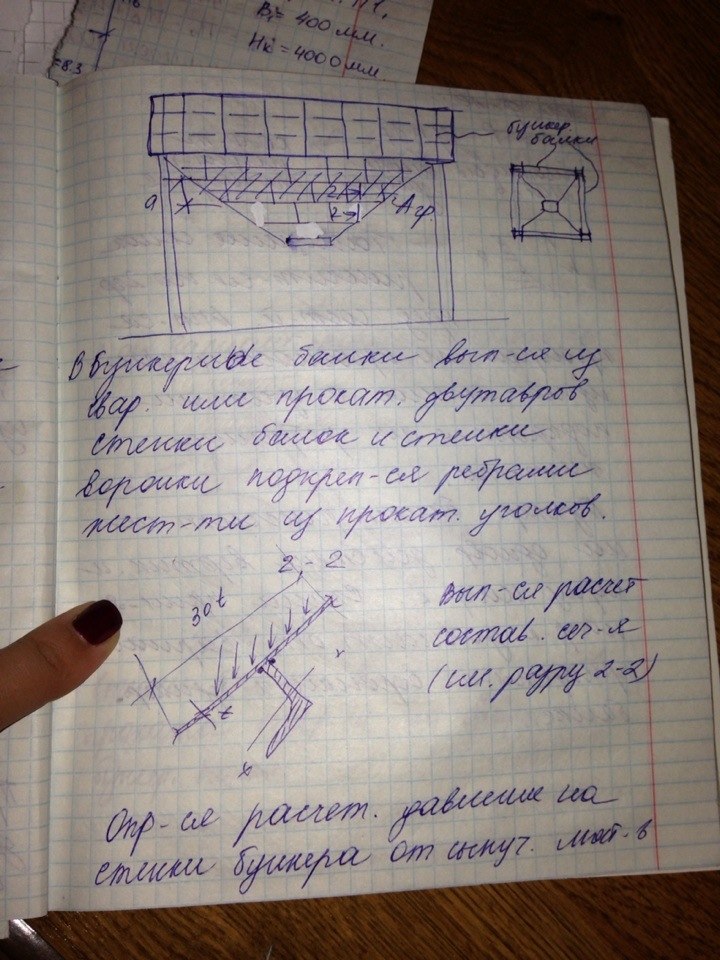

Схема прямоугольного бункера

Б ункерные балки выполняются из сварных или прокатных двутавров. Стенки балок и стенки воронки подкрепляются ребрами жесткости из прокатных уголков.

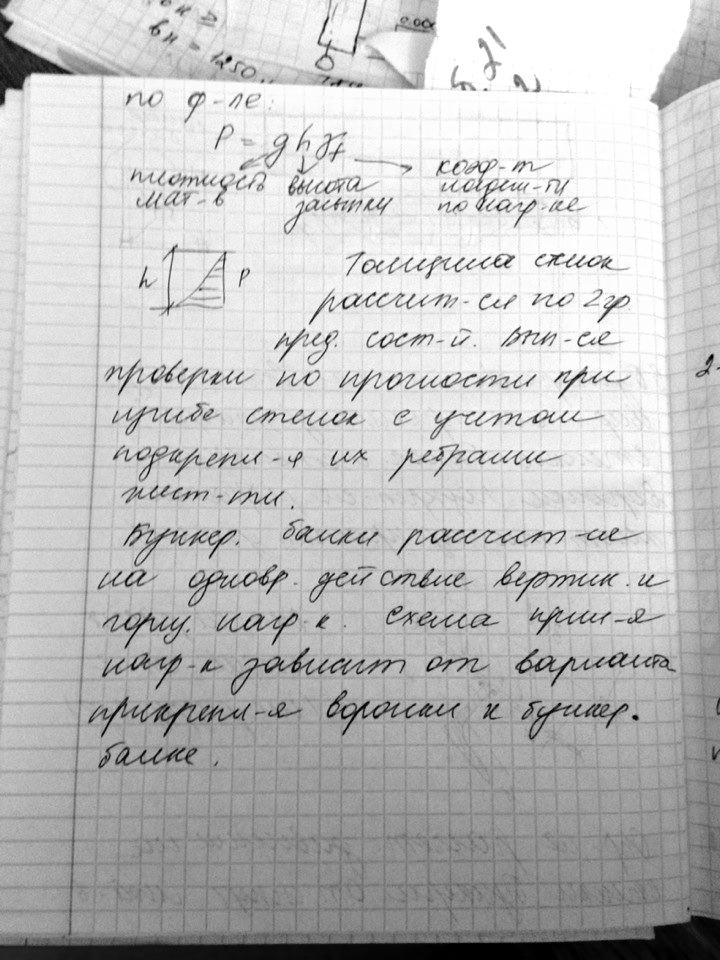

О пределяется расчетное давление на стенки бункера от сыпучих материалов по формуле

Толщина стенок рассчитывается по 2гр. Предельных состояний. Выполняются проверки по прочности при изгибе стенок с учетом подкрепления их ребрами жесткости.

Бункерные балки рассчитываются на одновременное действие вертикальных и горизонтальных нагрузок. Схема приложения нагрузок зависит от варианта прикрепления воронки к бункерной балке.

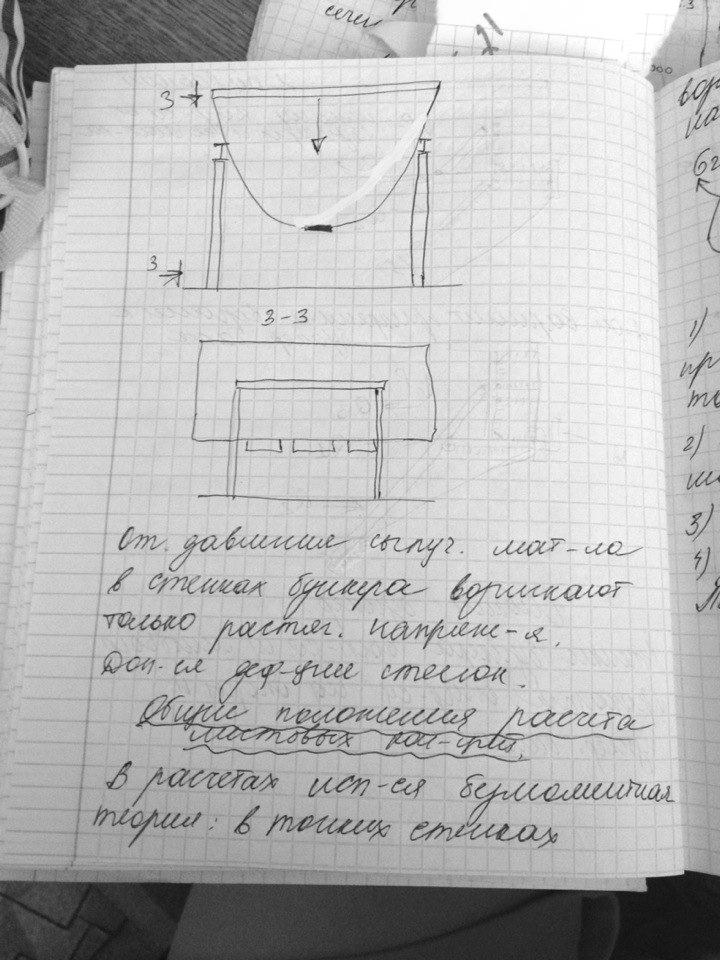

Г ибкий бункер

Стенки бункера выполняются из листового проката, опираются на опоры и бункерные балки.

Отдельное давление сыпучего материала в стенках бункера возникает только растягивающие напряжения. Допускаются деформации стенок.
