Расчетное значение поперечной силы от вертикальной нагрузки
Qx = αψQmax
Расчетный изгибающий момент Мy и поперечная сила Qy от горизонтальной поперечной нагрузки находятся при том же положении колес кранов. Поэтому при кранах одинаковой грузоподъемности Мy и Qy можно определить из соотношения горизонтальных Тк и вертикальных Fк сил от колеса:
Мy = ψМmax(Тк/Fк) Qy = ψQmax(Тк/Fк)
При расчете подкрановых балок условно принимают, что вертикальная нагрузка воспринимается только сечением балки (без учета тормозной конструкции), а горизонтальная – только тормозной балкой.
В качестве тормозных конструкций используются тормозные балки или фермы. Фермы экономичнее по расходу стали, чем балки, но сложнее в изготовлении и монтаже, поэтому при большой ширине тормозных конструкций (расстояние от оси балки до нагруженной грани тормозной конструкции) hТ > 1,25 м применяют фермы, а при hТ ≤ 1,25 м – балки со стенкой из рифленого листа толщиной 6 – 8 мм. Для крайних рядов колонн поясами тормозной балки являются пояс подкрановой балки и окаймляющий швеллер.
Тормозные балки, используемые как площадки для обслуживания и ремонта подкрановых путей, рассчитываются на временную нагрузку, принимаемую по техническому заданию.
Верхний пояс балки работает как на вертикальную, так и на горизонтальную нагрузки

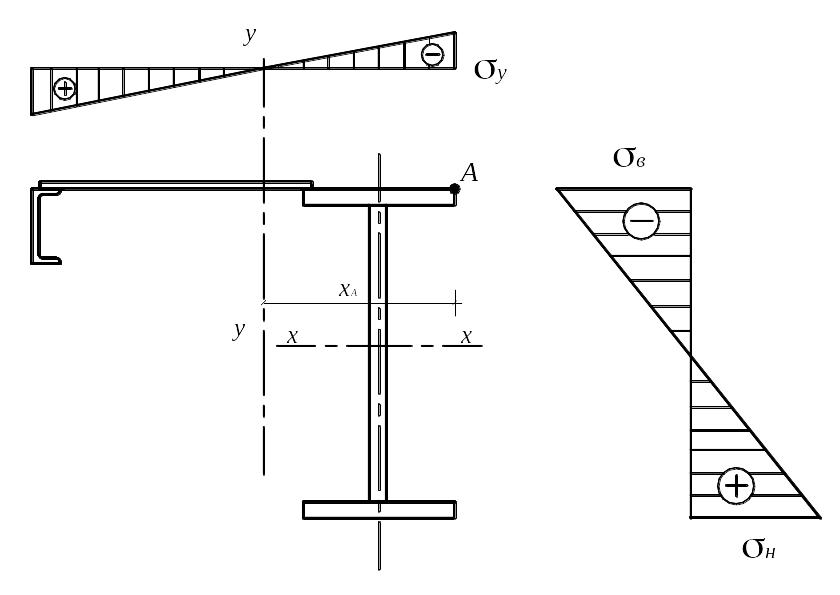

Р
ис.
9.2. К расчету подкрановой балки
Проверка сплошной подкрановой балки на прочность (при наличии сплошной тормозной конструкции) производится для верхнего волокна балки в наиболее напряженной точке А по формуле
;
Билет 12

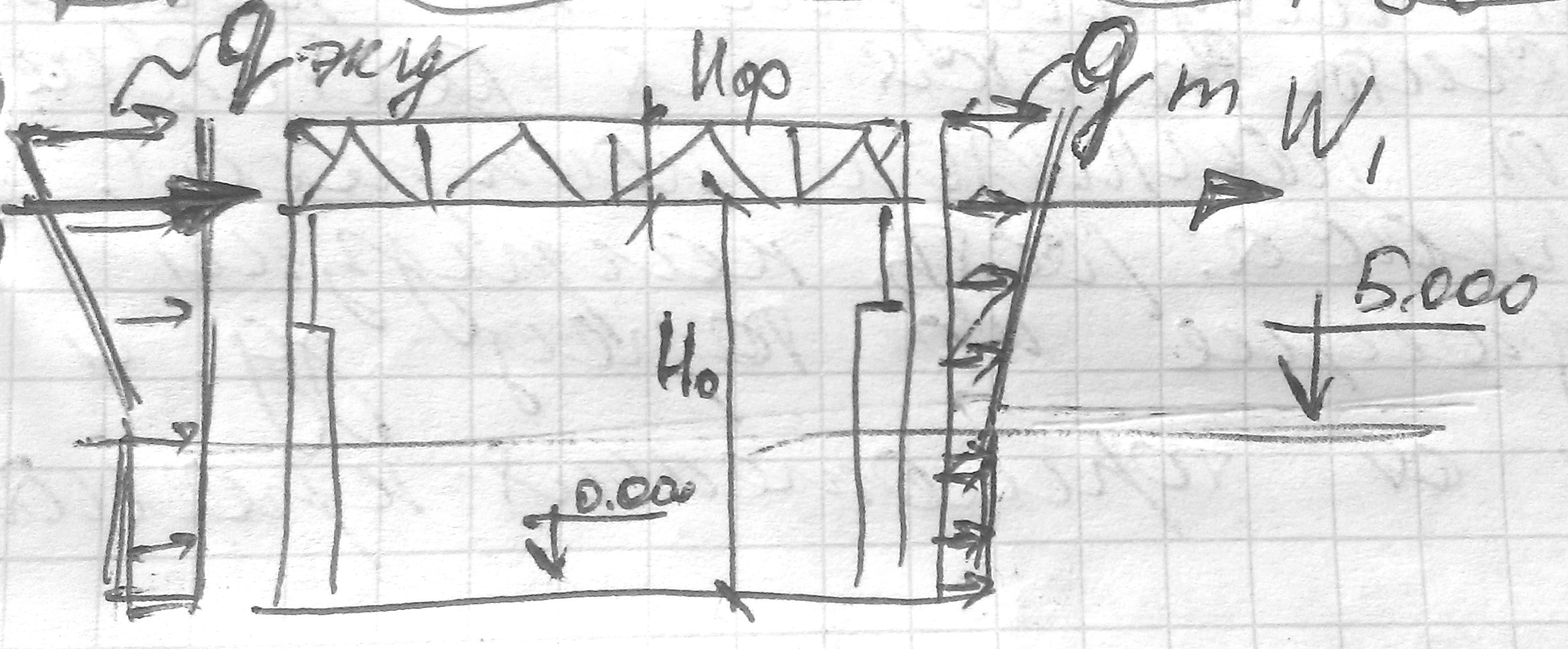

1Сбор ветровой нагружзки
см. СниП
2Основные типы опор большепролетных рам и арок
2 опорными частями тяжелых ферм балочного типа и рам больших пролетов воспринимающих большую нагрузку придают такую конструкцию чтобы опорные реакции четко передавались в намеченном месте и мало зависили от изменения расстояния меж апорными точками в р-те прогиба ферм или изменения угла наклона кривой прогиба. В соответствии с этим различают неподвижные и подвижные опоры. Для балок пролетом до 40 м устр тангенциальные опоры. При больших пролетах становится заметным перемещение опорных точек в р-те прогиба фермили темпер изменений. Поэтому подвижные шарнирные опоры большепролетных конструкций делают на котках
Билет 13
1. Сбор крановых нагрузок

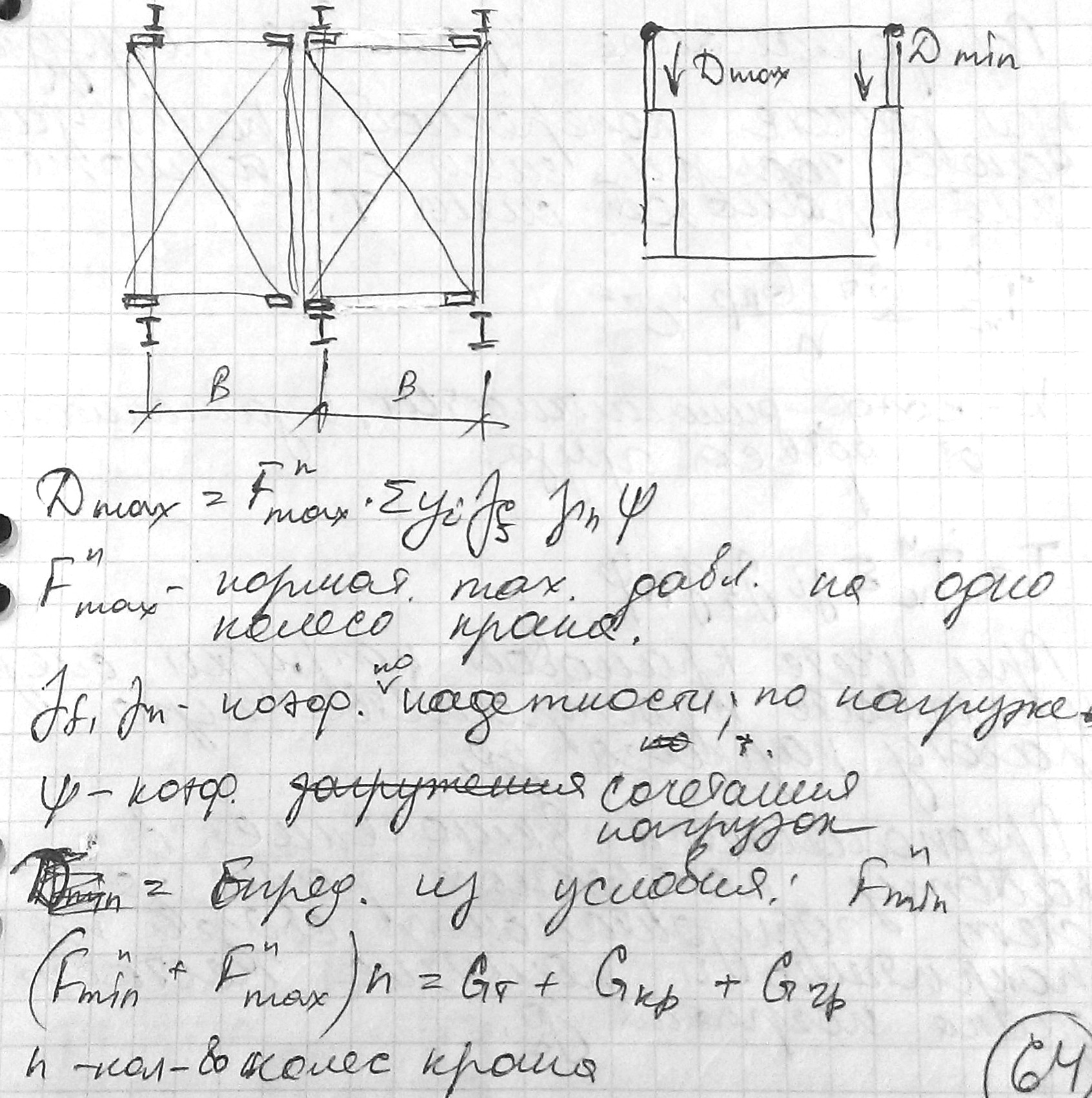

При расчете крановых нагрузок принимается действие 2х кранов в пролете здания.

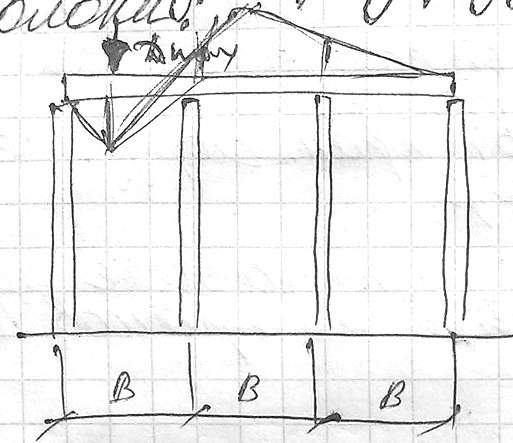

При применении неразрезных подкрановых балок следует учитывать частичную разгрузку смежных колонн:
Г
оризонтальные
крановые нагрузки: при расчете поперечной
рамы учитываются горизонтальные силы
от торможения крановой силы Т.
К – коэф. динамичности, зависит от подвеса груза.

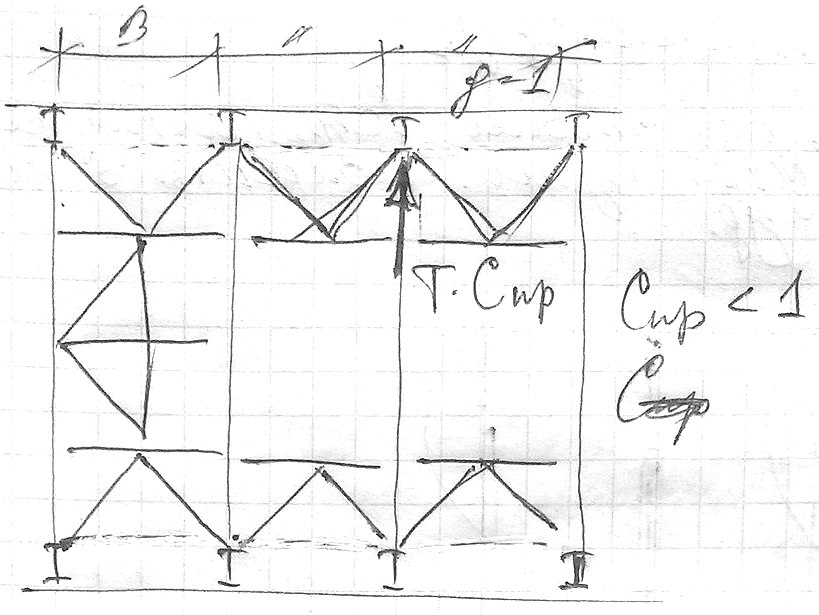

При учете крановой нагрузки следует учитывать пространственую работу каркаса здания.
Предполагается включение в работу поперечных рам за счет горизонтальных связей по покрытию и наличие жесткого диска покрытия здания.
К
оэф.
пространственной работы определяется
по шагу колонн, режима работы крана,
длины здания.

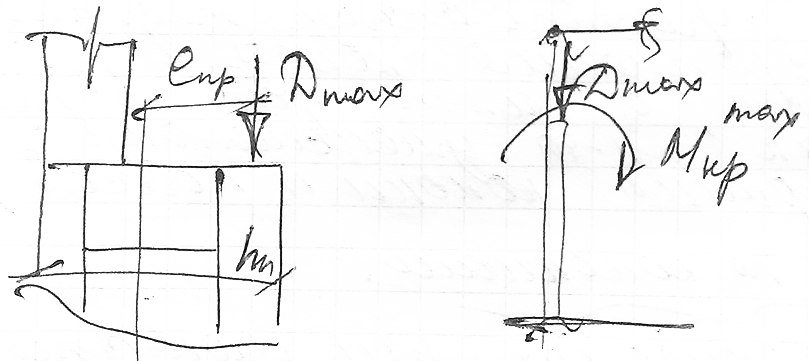

Определяются изгибающие моменты от вертикального давления крана на нижнюю часть колонны.
