23. Способы вычисления отметок точек при геометрическом нивелировании (через превышение, через горизонт инструмента).

Существует два способа вычисления высот точек через: превышение и горизонт прибора.

Для вычисления высоты нивелируемой точки В необходимо знать высоту точки А и превышение между этими точками Нв=НА+ hAB,

т.е. отметка последующей точки равна отметке предыдущей точки плюс превышение между ними.

Пример:

                       НА=129,129 м     а=1454    b=2878    HB=129,129 +(-1,424)=127.705м

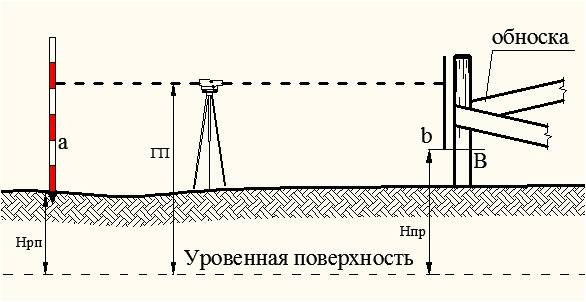

   Рис.  Схема вычисления высот точек через горизонт прибора.

На каждой станции горизонт прибора равен отметке точки плюс отсчет по рейке, установленной на этой точке, а отметка любой точки равна горизонту  прибора минус отсчет по рейке, установленный на каждой из этих точек. Нв=НА+а-в= Нгпв; Нгп=НА+а,             где  Нгп – горизонт прибора, т.е. абсолютная отметка горизонтального визирного луча.



Способ вычисления отметок точек через горизонт прибора широко применяется в инженерно-строительной практике для определения отметок нескольких точек с одной установки нивелира.

24. Сущность тригонометрического нивелирования. Вывод формулы определения превышений. Тригонометрическое нивелирование – определение высот точек земной поверхности относительно исходной точки с помощью угла наклона визирного луча, проходящего через две точки местности,

Выполняют тригонометрическое нивелирование с помощью теодолита в точке А угол наклона  визирного луча, проходящего через визирную цель в точке В, и зная горизонтальное расстояние sмежду этими точками, высоту инструмента l и высоту цели а (рис. 2), разность высот h этих точек вычисляют по формуле:

h = stg + l - a.

Эта формула точна только для малых расстояний, когда можно не считаться с влиянием кривизны Земли и искривлением светового луча в атмосфере (см. Рефракция). Более полная формула имеет вид:

h = s tg + l - a + (1 - k) s²/2R,

где R – радиус Земли как шара и k – коэффициент рефракции.

Тригонометрическое нивелирование позволяет определять разности высот двух значительно удалённых друг от друга пунктов, между которыми имеется оптическая видимость, но менее точно, чем геометрическое нивелирование Точность его результатов в основном зависит от трудно учитываемого влияния земной рефракции.

25. Содержание и этапы геодезических разбивочных работ.

Содержание работа с проектной документацией , привязка строения к красным границам участка

Геодезические разбивочные работы - являются одним из основных видов геодезических работ. Выполняются по рабочим чертежам проекта для закрепления на местности планового и высотного положения характерных точек сооружения. При выполнении разбивочных работ углы, расстояния и превышения не измеряют (как при съемке) а откладывают на местности, в этом и заключается основная особенность разбивочных работ.  Практически разбивочные работы можно разделить на три этапа: 1) Вынос и закрепление главных и основных осей сооружения 2) Вынос и закрепление осей отдельных строительных элементов сооружения (детальная разбивка) 3) Разбивка осей для технологического оборудования
