37. Передача отметок на дно котлована.
Передача отметки на дно глубокого котлована производится двумя нивелирами с применением рейки и рулетки. Над котлованом возле его бровки устанавливают наклонно вешку, к которой подвешивают стальную ленту или рулетку с грузом весом 3-6 кг, а на дне котлована устанавливается репер временного типа. Нивелирные рейки устанавливают одну на исходном репере А, вторую на репере В, отметки которого определяются. Первый нивелир устанавливается на поверхности в точке на равном расстоянии от исходного репера и от подвешенной рулетки, а второй нивелир — на дне котлована на равном расстоянии от подвешенной рулетки к временного репера В. Установка нивелиров и подвеска рулетки должны быть произведены так, чтобы отсчет по рулетке мог быть произведен двумя нивелирами одновременно, не изменяя положения рулетки.
38. Передача отметок на монтажный горизонт. На каждом горизонте устраивают не менее двух рабочих реперов, опираясь на которые в последующем ведут все высотные разбивки.
О
тметку
рабочего репера на исходном горизонте
определяют с помощью ходов геометрического
нивелирования, проложенных для контроля
от двух исходных реперов разбивочной
сети.
Отметки рабочих реперов на монтажном горизонте определяют также с контролем, применяя один из следующих методов.

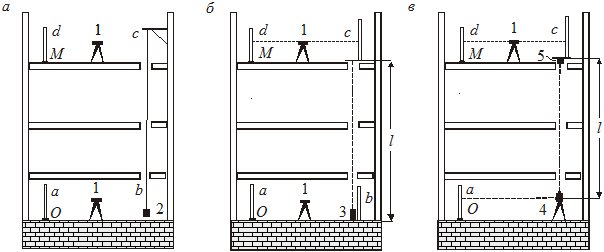

Передача отметки с помощью подвешенной рулетки Отметку HM рабочего репера M на монтажном горизонте определяют по формуле
HM = HO + a + |c – b| – d,
Передача отметки с помощью лазерной рулетки (рис. 18.4, б). Отметку рабочего репера на монтажном горизонте определяют по формуле
HM = HO + a – b + l + c – d,
39. Передача разбивочных осей на монтажные горизонты. Способ наклонного проектирования.
Для обеспечения монтажа конструкций в многоэтажных зданиях или многоярусных сооружениях на монтажные горизонты должны быть вынесены опорные точки, закрепляющие оси на исходном горизонте. Такие точки на монтажном горизонте образуют сеть геодезического обоснования. Число опорных точек, передаваемых на монтажные горизонты, зависит от размеров здания или сооружения в плане и технологии строительно-монтажного производства. Разбивочные оси на этажи или монтажные горизонты переносят разными способами.
Способ наклонного проецирования
В технических условиях монтажа крупнопанельных зданий основные разбивочные оси рекомендуется переносить при помощи теодолита, тщательно центрируемого над сохранившимися створными знаками (см. рис. 127). При этом сначала наводят трубу на соответствующую риску, закрепляющую ось на цоколе, затем, поднимая трубу в вертикальной плоскости, переносят оси на верх смонтированной части здания. Ось отмечают карандашом в виде риски на лицевой поверхности наружных элементов и переносят на перекрытие при помощи отвеса.
