Хід роботи .

На цій практичній роботі ми розглядали індуктивність котушки як вона залежить від її геометричних розмірів , числа витків котушки , тим більше її індуктивність .

Якщо котушка намотується щільно виток до витка то індуктивність її буде більше в порівнянні з котушкою , намотаною нещільно , з проміжками між витками . Коли потрібно намотати котушку за заданими розмірами і немає дроту потрібного діаметра , то при намотуванні її товстішим дротом траба дещо збільшити , а тонким – зменшити число витків котушки , щоб отримати необхідну індуктивність .

При розрахунку котушки можуть зустрітися два випадки :

А)за заданими геометричними розмірами необхідно визначити індуктивність котушки ;

Б)при відомій індуктивності визначити число витків і діаметр проводу котушки .У першому випадку всі вихідні дані , що входять у формулу , відому , і розрахунок не становить труднощів.

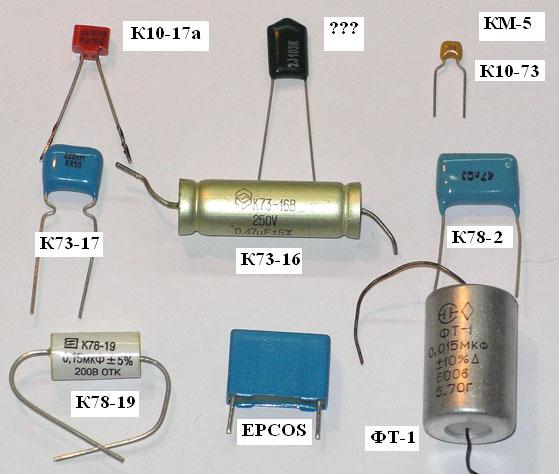

Конденсáтор (рос. конденсатор, англ. capacitor; нім. Kondensator m) — система з двох чи більше електродів (обкладок), які розділені діелектриком, товщина якого менша у порівнянні з розміром обкладок. Така система має взаємну електричну ємність і здатна зберігати електричний заряд.

Назва	Ємність	Електричне поле	Схема
Плоский конденсатор
Циліндричний конденсатор
Сферичний конденсатор
Сфера

Висновок : на цій практичній роботі я засвоїв знання про котушку індуктивності навчився розраховувати її індуктивність та призначення її в електричних схемах .

Практична робота №6

Тема : Формовка, лудіння, встановлення, діодів, транзисторів, світло діодів, фотодіодів.

Мета : Засвоєння знань про умовні позначення, маркування та правила монтажу резисторів, діодів, біполярних транзисторів, польових транзисторів, чотирьохшарових напівпровідникових приладів, одно перехідних транзисторів.

Технічне забезпечення: Паяльне обладнання, набір монтажних інструментів, набір діодів і транзисторів.

Хід роботи

Транзистори монтуються на друкованих платах за технологією «через отвір», або за технологією поверхневого монтажу. При технології «через отвір», виводи транзисторів вставляються в попередньо просвердлені в платі отвори.

Операції монтажу друкованих плат:

1. Встановлення на плату пустотілих заклепок-пістонів.

2. Встановлення на плату контактів.

3. Встановлення на плату перемичок.

4. Встановлення штирів.

5. Встановлення на плату радіоелементів.

6. Підготовка виводів радіоелементів.

7. Встановлення на плату діодів.

8. Доскладання плати.

9. Контроль правильності і якості встановлення радіоелементів.

Операції пайки монтажних з’єднань на друкованих платах.

1. Обезжирення плати.

2. Флюсування місць пайки.

3. Пайка з’єднань на платі.

4. Допайка з’єднань .

5. Промивка плати.

6. Висушування плати.

Корпусування й монтаж транзисторів

Корпуси транзисторів виготовляються з металу, кераміки або пластику. Для транзисторів великої потужності необхідно додаткове охолодження.

Транзистори монтуються на друкованих платах за технологією «через отвір», або за технологією поверхневого монтажу. При технології «через отвір», виводи транзисторів вставляються в попередньо просвердлені в платі отвори. Корпуси транзисторів стандартизовані, але послідовність виводів ні, вона залежить від виробника.

Висновок: на цій практичній роботі я засвоїв знання про операції монтажу друкованих плат, операції пайки монтажних з’єднань на друкованих платах, корпусування й монтаж транзисторів.
