Монтаж резистора на друкованій платі .
Перед встановленням основи резисторів деформують або згинають і облужують .
Технологічна операція згинання виводів називається формуванням виводів .
Резистори на друкованій платі розміщують або горизонтально, або вертикально, але не похило. При такому розміщенні і маркуванні легше перевірити якість монтажу і зручніше виконувати ремонтні роботи із зміною радіо елементів.
Щоб впаяти резистор в друковану плату необхідно виконувати послідовно наступні операції :
Добре нагріти паяльником прогріти місце пайки і контактну поверхню облудити контактну поверхню , нанести спочатку шар флюсу ( каніфолі ) а потім шар припою . Припой повинен розтектися рівномірним шаром по поверхні фольги контактної поверхні і при цьому не повинен затікати всередину отвору . Отвір має бути вільним для проходу виводу резистора .
Облудити відформовані виводи резистора точно так , як і поверхню фольги контактної поверхні ;
Вставити виводи резистора в обидва отвори друкованої плати .
Відігнути виводи резистора пінцетом з боку друкованих провідників забезпечуючи жорстку фіксацію поки що неприпаяного резистора до плати . Ця операція викликає випадання резистора з отворів друкованої плати і , в той же час , унеможливлює необхідність придержувати резистор пінцетом у процесі пайки ;
Нагрітим паяльником добре прогріти місце пайки ( контактну поверхню і виводи резистора ) і нанести тонкий шар розплавленого припою ;
Відвести паяльник вед місця пайки і не допускаючи взаємного відносного переміщення резистора на друкованій платі , дати можливість припою затвердіти .
Видалити залишки каніфолі з місця пайки і візуально превірити і оцінити якість паяного з`єднання з тим , щоб виключити неякісну пайку . В процесі пайки нагрітий паяльник слід тримати над місцем пайки , щоб нагрітий рідкий пипой стікав з жала паяльника , обволікаючі або змочуючи паяні деталі .

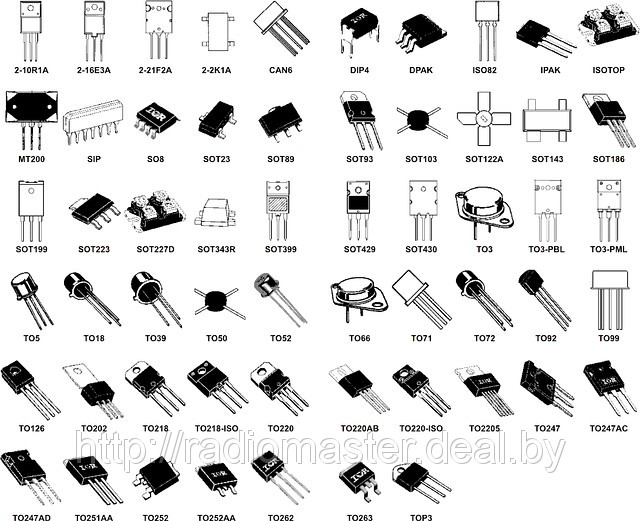

Транзи́стор (англ. transfer — «переносити» і англ. resistor — «опір») — напівпровідниковий елемент електронної техніки, який дозволяє керувати струмом, що протікає через нього, за допомогою прикладеної до додаткового електрода напруги.
Транзистори є основними елементами сучасної електроніки. Зазвичай вони застосовуються в підсилювачах і логічних електронних схемах. У мікросхемах в єдиний функціональний блок об'єднані тисячі й мільйони окремих транзисторів.
За будовою та принципом дії транзистори поділяють на два великі класи: біполярні транзистори й польові транзистори. До кожного з цих класів входять численні типи транзисторів, що відрізняються за будовою і характеристиками.
Висновок : я засвоїв умовні позначення на електричних схемах , умовні позначення та правила монтажу резисторів та конденсаторів їх маркування та застосування в схемах .
Практична робота №5
Тема : Виготовлення котушок індуктивності та їх монтаж .
Мета : Засвоєння знань про котушки індуктивності та дроселі . Визначення типи , призначення та засвоєння в електричних схемах. Розрахунок та виготовлення котушок індуктивності .
Технічне забезпечення: Набір електромонтажних інструментів, обмоточні прилади .
