1.План ж.Д. (Недостатки криволинейных участков трассы. Радиусы кривых. Переходные и смежные кривые).
План трассы - это проекция трассы на горизонтальную плоскость. План состоит из отрезков прямых, пересекающихся под разными углами и сопрягаемых криволинейными участками пути. Элементы продольного профиля и плана (включая прямо- и криволинейные участки) иногда называют элементами трассы. Они определяют строительные и эксплуатационные характеристики железной Дороги. Чем меньше длина и круче уклоны элементов профиля, чем чаще изменяется направление прямых в плане и меньше радиусы сопрягающих их кривых, тем меньше может быть объем земляных работ при сооружении железной дороги и ее строительная стоимость. Но при этом могут ухудшиться эксплуатационные показатели трассы: возрастут время хода поездов, расход электрической энергии или топлива.
В благоприятных топографических и инженерно-геологических условиях трасса железной дороги в плане состоит из прямых достаточно большой длины. Однако в более сложных природных условиях с целью обхода различных препятствий приходится значительно чаще менять направление трассы, вписывая в углы поворота кривые различных радиусов. Хотя устройство кривых удлиняет трассу, но объемы строительных работ (земляных и по искусственным сооружениям) уменьшаются за счет обхода препятствий, причем в ряде случаев тем значительнее, чем меньше радиус кривой. Однако при этом ухудшаются эксплуатационные показатели железной дороги, особенно в кривых малых радиусов.
Усиление верхнего строения пути в кривых необходимо для повышения его устойчивости, против действия горизонтальных сил.
Ширина основной площадки земляного полотна на кривых участках пути также увеличивается с наружной стороны кривой и тем больше, чем меньше радиус кривой (в кривых радиуса 600 м и менее на линиях I—IV категорий это уширение составляет 0,5 м).
С
учетом указанных характеристик
криволинейных участков пути нормы
проектирования железных дорог
подразделяют радиусы кривых на
рекомендуемые и допускаемые в трудных
условиях. Эти значения радиусов зависят
от категории проектируемых железных
дорог. Кривые рекомендуемых радиусов
обеспечивают движение поездов с
максимальными скоростями, установленными
для железных дорог соответствующих
категорий, при обеспечении одинакового
силового воздействия на обе рельсовые
нити. При наибольшей скорости пассажирских
поездов до 200 км/ч значение наименьшего
рекомендуемого радиуса 3000 м, при скоростях
до 160 км/ч – 2500 - 2000 м, а при скорости 120
км/ч—2000м.
На железных дорогах с меньшими скоростями поездов наименьшие рекомендуемые радиусы составляют 1000 м и менее. На железных дорогах с высоко-скоростным движением пассажирских поездов (при скоростях свыше 200 км/ч) радиусы кривых должны быть не менее 4000 м.
Целесообразность уменьшения радиуса кривой в пределах от рекомендуемых до допускаемых значений с целью снижения строительной стоимости линии более вероятна на участках пониженных скоростей движения поездов: на подходах к участковым станциям или на возвышениях профиля (горбах), ограниченных затяжными подъемами, где дополнительные эксплуатационные расходы в кривых малого радиуса ниже вследствие меньших потерь энергии на таких участках.

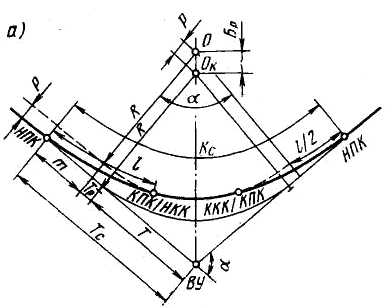

Переходные кривые необходимы для плавного перехода подвижного состава из прямого участка в кривую или из кривой одного радиуса в кривую другого радиуса (при отсутствии прямой вставки между ними). Как правило, в пределах переходных кривых осуществляют отвод возвышения наружного рельса, а в кривых R < 350 м — также отвод уширения колеи.
Поскольку наибольшие скорости движения поездов на дорогах разных категорий различны, длины переходных кривых при данном значении радиуса зависят от категории проектируемой дороги. В нормах проектирования учитывается также и то, что наибольшая скорость в кривой данного радиуса реализуется при определенном профиле пути (например, на затяжном спуске). На других участках (например, на возвышениях профиля) скорость поездов меньше, что позволяет уменьшить длину переходной кривой. Поэтому участки пути подразделяются по конфигурации профиля на три скоростные зоны, в зависимости от которых принимаются длины переходных кривых.

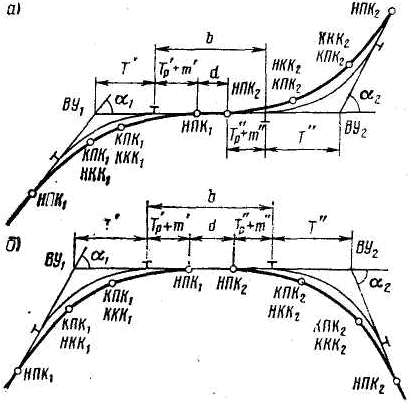

Смежные кривые, направленные:
а - в разные стороны; б - в одну сторону
