§ 15.7. Метрологическое обеспечение средств измерений уровня жидкости

В состав образцовых средств измерений уровня входят уровнемерные установки и наборы образцовых уровнемеров. К числу образ­цовых уровнемерных установок, используемых для поверки рабо­чих уровнемеров промышленного применения, относятся установ­ки с непосредственным изменением уровня жидкости и установки с имитацией изменения уровня жидкости.

Уровнемерная образцовая установка с непосредственным изме­нением уровня. Установка предназначена для градуировки, метро­логической аттестации, испытаний и поверки уровнемеров всех ти­пов. Установка (рис. 15.12) состоит из гидравлической и измери­тельной частей. Гидравлическая часть содержит две измерительные трубы 6 и 7, которые заполняются водой. При местном измерении уровня в измерительных трубах пользуются уровнемерным стек­лом 14, снабженным образцовой рулеткой 19 и отсчетным микро­скопом 16. Для дистанционного измерения уровня и автоматиза­ции процедур поверки в измерительных трубах предусмотрены элек­троконтактные и ультразвуковые преобразователи уровня 9, под­ключенные к пульту управления 15.

Установка работает следующим образом. Поверяемые уровне­меры помещают в измерительные трубы и с пульта управления открывают клапан 4 и одновременно включают насос 20, который подает жидкость в измерительные трубы. Как только уровень жидкости доходит до предварительной отметки «—50 мм», где на­ходятся ультразвуковые преобразователи уровня, клапан 4 авто­матически закрывается и открывается клапан 5 меньшего сечения. Уровень жидкости доходит до преобразователей уровня, при сра­батывании которых автоматически устанавливается нулевая отметка. Устанавливая поверяемые отметки по ультразвуковым преобразователям уровня жидкости, проводят поверку при прямом ходе, повышая уровень жидкости. После достижения верхнего предела измерений проводят обратный ход поверки. При этом жидкость сливают через клапан 2 (быстрое снижение уровня) и клапан 3 (медленное понижение уровня). Пределы измерений установки 0 — 1; 0 —2,5; 0 — 6; 0—12 м. При дистанционном измерении уровня абсолютная погрешность измерения ± 1 мм, а при местном измерении ±0,3 мм.

Уровнемерная образ­цовая установка с имита­цией изменения уровня жидкости. Установка предназначена для гра­дуировки, метрологиче­ской аттестации, испыта­ний и поверки следящих радиоизотопных, поплав­ковых у ровнемеров и ультразвуковых уровне­меров с локацией через газовую среду.

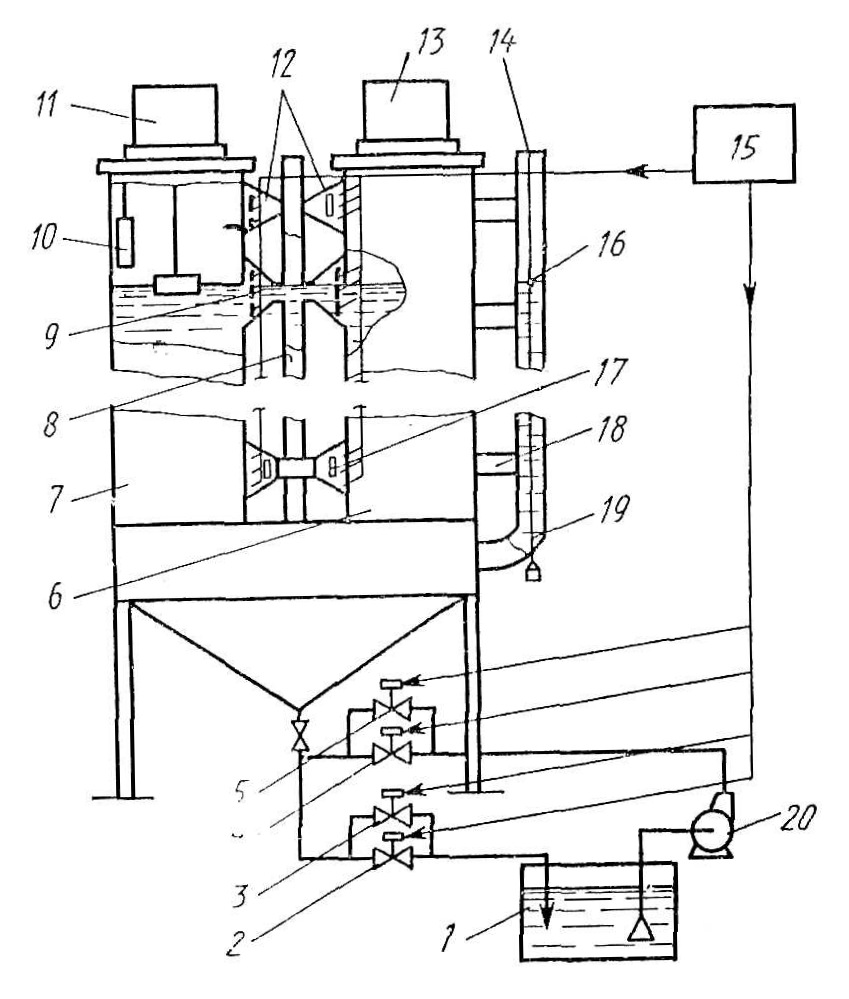

Рис. 15.12. Схема уровнемерной установки с непосредственным изменением уровня: 1 — емкость для жидкости; 2—5 — управляемые кла­паны; 6, 1 — измерительные трубы; 8 — соединитель­ная трубка; 9—преобразователи уровня жидкости; 10—вытеснитель; 11, 13—поверяемые уровнемеры; 12 — конусообразные переходные секции; 14 — уровнемерная труба: 15 — пульт управления: 16 — отсчет­ный микроскоп; 17— стекла; 18—полые трубки; І4— образцовая рулетка; 20 — насос

Установка состоит из двух частей: имитирую­щей и измерительной. Имитирующая часть со­держит подъемный механизм, на котором установлена уровнемерная емкость. С помощью подъемного механизма осуществляют подъем и опускание уровнемерной емкости, чем имитируется изменение уровня жидкости. Измерительная часть установки содержит фотоэлектрические преобразователи уровня, образцовую рулетку 2-го разряда, отсчетный микроскоп и микропереключатели. С их помощью осуществляется установка поверяемых отметок уровнемера.

Установка полностью автоматизирована и имеет местное, дис­танционное и автоматическое управление. Диапазоны измерений установки 0 — 2,5 и 0—14 м. При дистанционном измерении уровня абсолютная погрешность измерения ±1 мм, а при местном ±0,3 мм.
