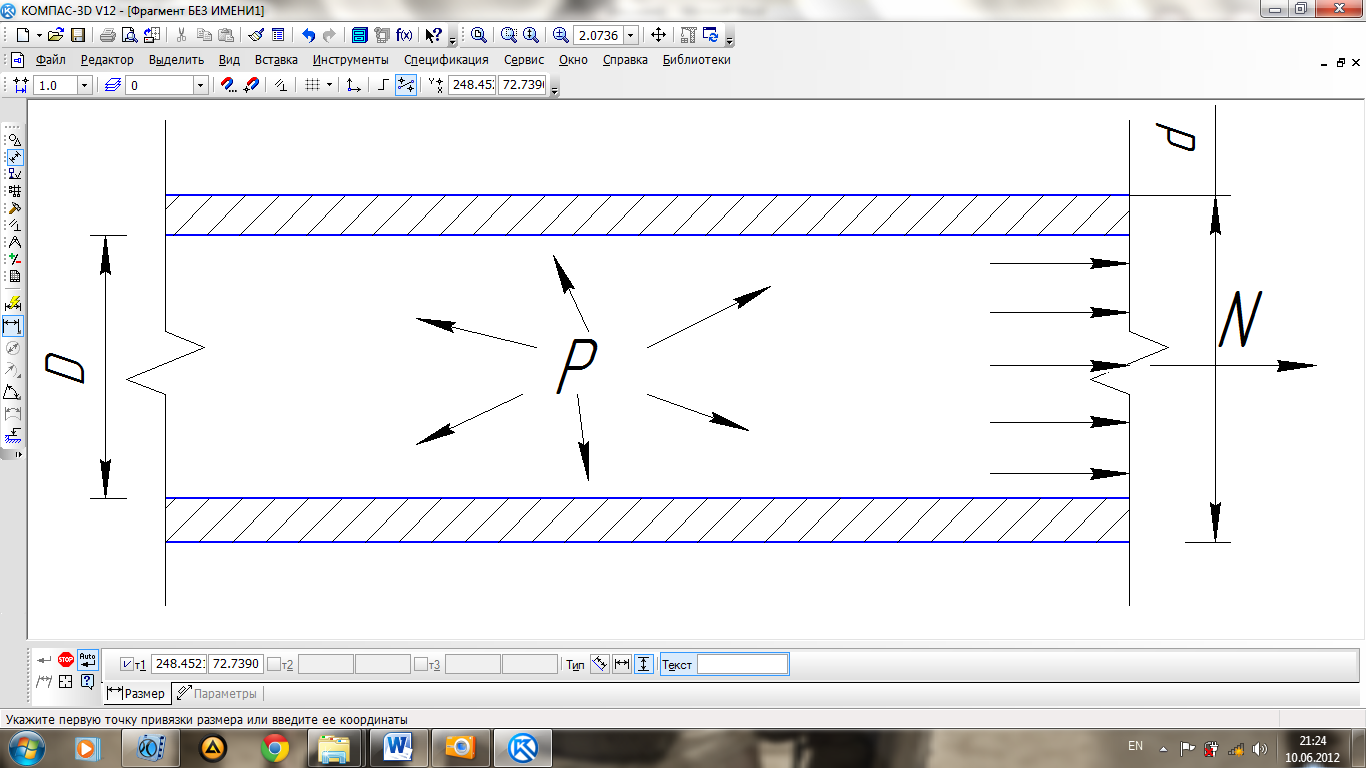

8. Расчёт трубопр. При внутр. Давлении.

В В следств. неб. величины t D и d обозн. как D.

В сеч данного сечения возн-ет и (по кас-ой). Для опред-я и рассмотрим:

-опред-ет мерид-ое напр-е в ст трубы, перпенд попер сеч трубы

-напр-е в тонкост трубопроводе.

Анализируя (3) видим, что разруш-е трубы при внутр давлении происх по образ-ей, т.е. вдоль стенки трубы. Выр-е (1-3) м.б. прим-ны для расчёта прочности св. швов на трубах. Условие прочности при этом:

Общее условие прочности: В случае, если внутр давление соч с другими напр-ми, условие прочности рассм в комплексном подходе, т.е. напр-я суммируются.

10. Кинемат анализ. Диск, узел, связи –элем-ты кин цепи.

Кин анализ рассм-ет принципы постр-я стержней, обл. прим кин св-ми. Соед-ые между собой эл-ты обр-ют между собой кин цепь.

Элементы кин цепи: 1) активные (диски, узлы); 2) связи.

  • Диск – элемент кин цепи, полож кот на пл-сти опис-ся 3-мя коорд-ми.

  • Узел – элемент кин цепи, полож кот опис-ся 2-мя коорд-ми.

Сооруж-е должно быть геом неизм-мым, т.е. постоянно сохранять ту геом форму, кот ему задана при возведении. Измен системы недоп-мы, т.к. они резко меняют форму, получая произв перемещ-я без изменения длин стержней. Неизмен же системы могут аенять форму только в рез деф-ций стержней.

11. Подсчёт числа степеней свободы.Формулы для определения числа степеней свободы.

Степенью свободы системы называется количество независимых геометрических перемещений, определяющих положение системы (например, линейных перемещений узлов).

-для МШБ

-для фермы

-для рамы

где D-число дисков

Ш-число шарниров

С-число стержней

-число опорных стержней

-число узлов

12. Соединение элементов в кинематическую цепь.Соединение 2-хэлементов.Соединение 3-х элементов.

Плоская кинематическая цепь – подвижное соединение нескольких дисков, которые перемещаются параллельно одной плоскости.

С очленение двух дисков образует неизменяемую систему, если диски связаны между собой тремя стержнями, осевые линии которых не пересекаются в одной точке или не параллельны между собой.Соединение двух дисков составляет неизменяемую систему, если диски связаны шарниром и стержнем, причем центр шарнира не лежит на

осевой линии стержня. Схема соединения по первому признаку приведенана рис. При отсутствии стержня 3 возможно вращение дисков относительно точки а – мгновенного центра вращения; при наличии третьего стержня, осевая линия которого не проходит через точку а, система неизменяема. Однако если три стержня пересекаются в одной точке (рис. 14), система будет мгновенно изменяема, так как возможно бесконечно малое смещение диска путем вращения его вокруг мгновенного центра вращения а.

СИСТЕМЫ В ВИДЕ СОЧЛЕНЕНИЯ ТРЕХ ДИСКОВ

З десь каждая пара дисков последовательно соединена двумя стержнями: диск I прикреплен к диску III стержнями 1 и 2, что равносильно фиктивному шарниру в точке а; диск I соединен с диском II стержнями 3 и 4, или фиктивным шарниром в точке с; диск II прикреплен к диску III стержнями 5 и 6, или фиктивным шарниром b. Это сочленение мы можем рассматривать как «трехшарнирную арку» I–II, опертую на диск III; опорные шарниры арки будут в точке а и b, ключевой шарнир – в точке с. Таким образом, стрелка «внутренней трехшарнирной арки» – f, а пролет арки – ab (рис. 22, б). Можем сделать следующее заключение об условии неизменяемостиданной системы: три фиктивных шарнира а, b и с не должны лежать наодной прямой. Если, например, стрелка для системы по рис. 22, б равна нулю, система будет мгновенно изменяема. Эту же систему можно рассматривать как систему двух дисков I – II, связанных реальными стержнями 3 и 4 и фиктивным стержнем ab: получаем сочленение двух дисков I и II тремя стержнями 3, 4 и ab, или иначе, схемой сочленения трех дисков является фиктивный треугольник abc. Неизменяемое сочленение трех дисков создается путем попарного соединения дисков двумя стержнями, причем точки пересечения связующих стержней (фиктивные шарниры) не должны лежать на одной прямой.
