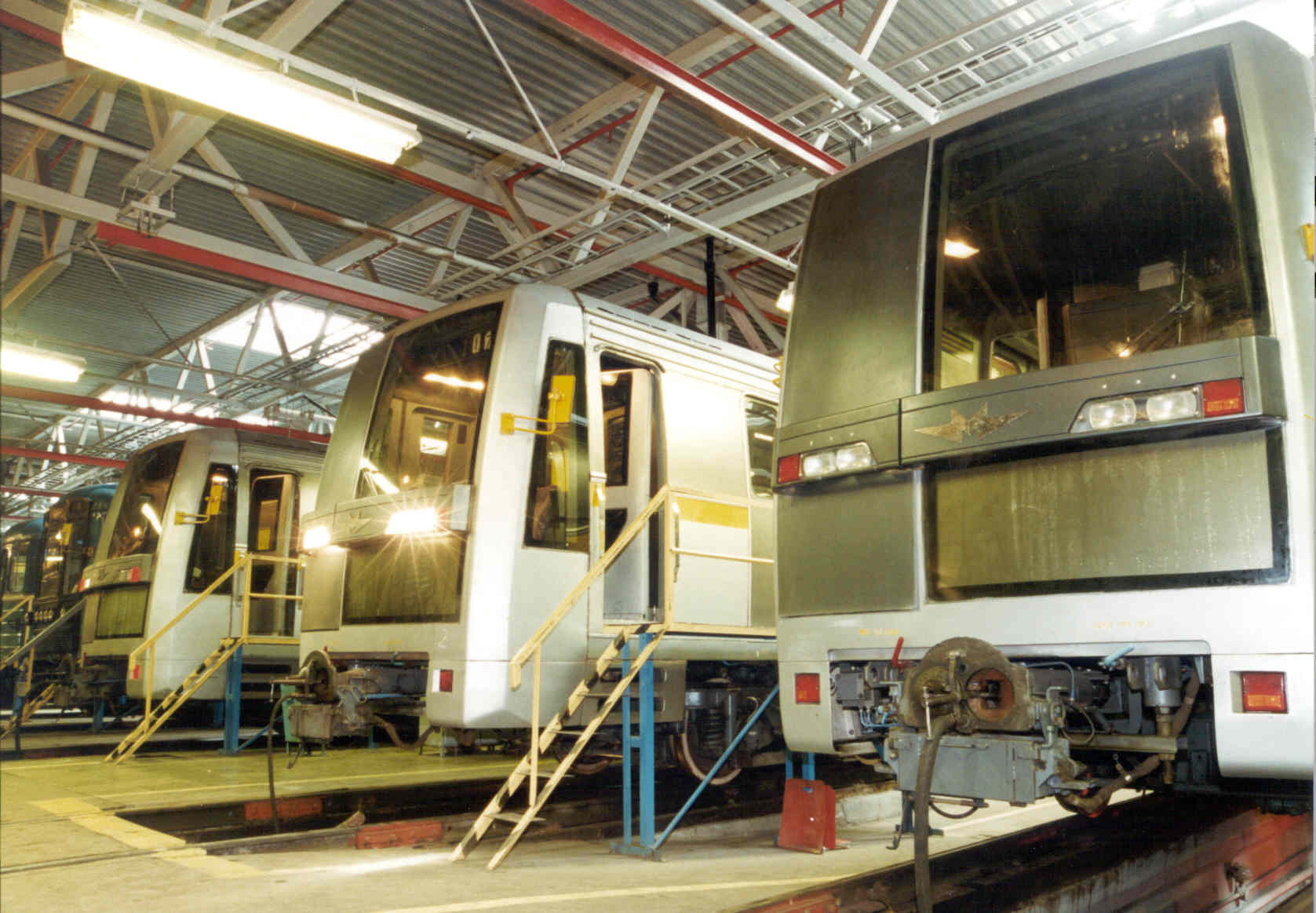

Вагоны « 81-720(721) яуза »
-
1
Годы эксплуатации
С 1999
2
Масса тары вагона, кг, не более
33/34,5
3
Длина вагона по осям автосцепок, мм
20000/19210
4
Высота порожнего вагона от уровня головки рельса, мм
3644
5
Ширина вагона, мм
2700
6
Мощность тягового двигателя, кВт
115
7
Среднее ускорение вагона, м/с²
1.3
8
Среднее замедление вагона, м/с²
1.3
9
Конструктивная скорость, км/ч
100
10
Общая вместимость вагона, чел
330 / 350
11
Уровень шума в салоне, дБ
78
12
Уровень шума в кабине, дБ
70

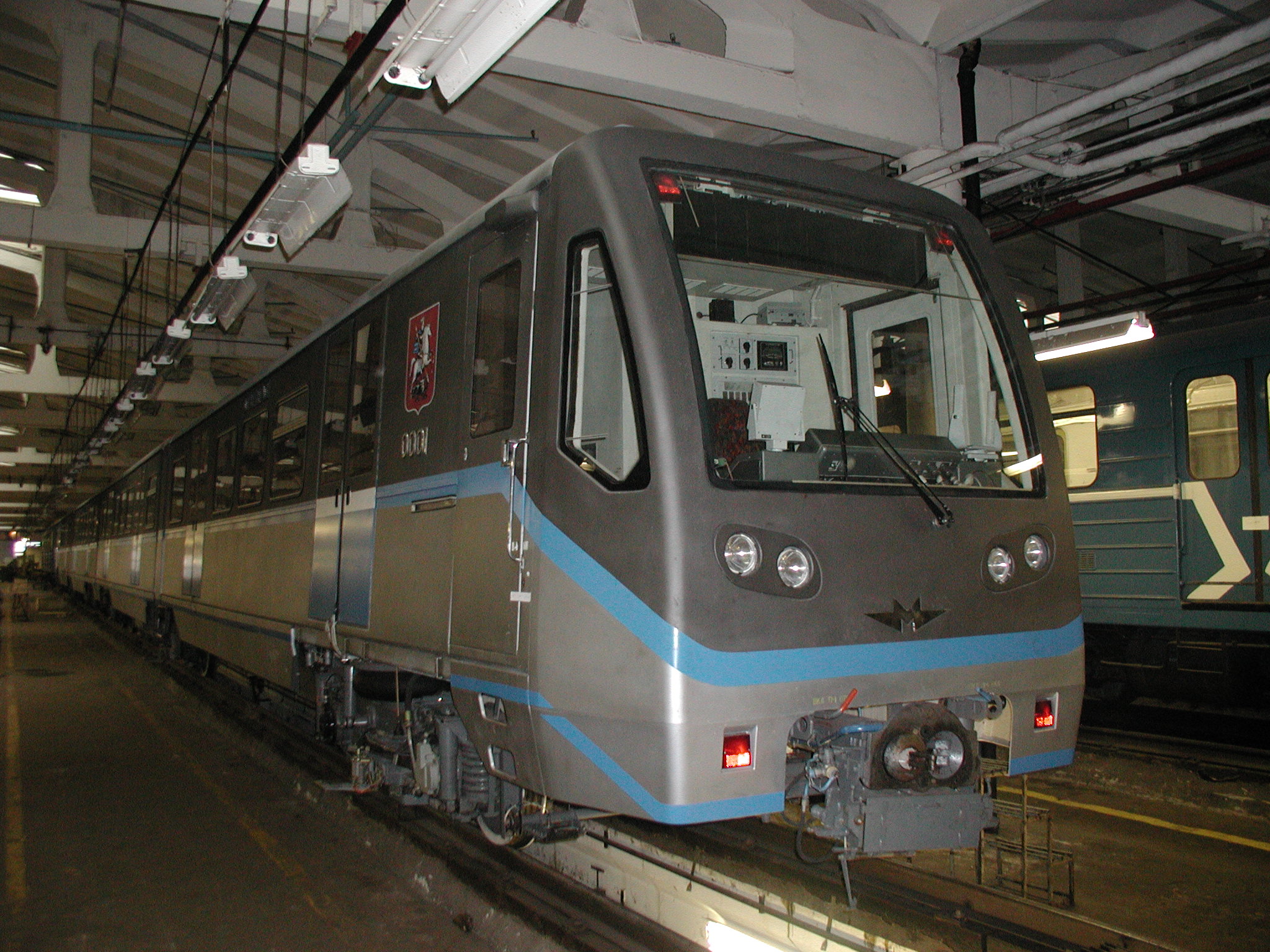

Вагоны 81-740(741) « русич »
-
1
Годы эксплуатации
С 2003
2
Масса тары вагона, кг, не более
47/46
3
Длина вагона по осям автосцепок, мм
27290/26510
4
Высота порожнего вагона от уровня головки рельса, мм
3580
5
Ширина вагона, мм
2700
6
Мощность тягового двигателя, кВт
160/140
7
Среднее ускорение вагона, м/с²
1.
8
Среднее замедление вагона, м/с²
1.1
9
Конструктивная скорость, км/ч
90
10
Общая вместимость вагона, чел
346 / 372
11
Количество мест для сидения
54 / 60

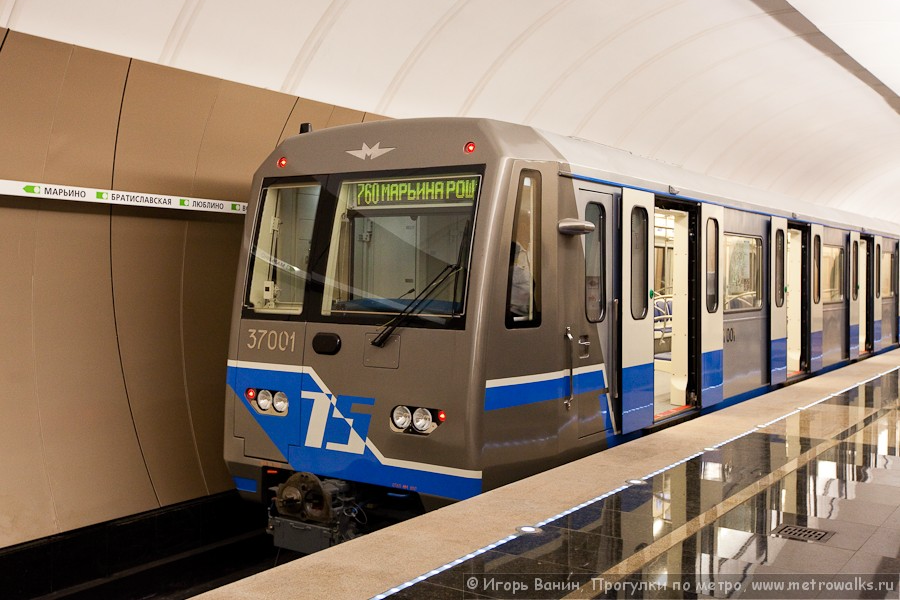

Вагоны 81-760(761)
-
1
Годы эксплуатации
С 2012
2
Масса тары вагона, кг, не более
38/36
3
Длина вагона по осям автосцепок, мм
20120/19140
4
Высота порожнего вагона от уровня головки рельса, мм
3680
5
Ширина вагона, мм
2686
6
Мощность тягового двигателя, кВт
170
7
Среднее ускорение вагона, м/с²
1.3
8
Среднее замедление вагона, м/с²
1.3
9
Конструктивная скорость, км/ч
90
10
Общая вместимость вагона, чел
306/ 330
11
Количество мест для сидения
40 + 1 (для инвалидной коляски) / 44
