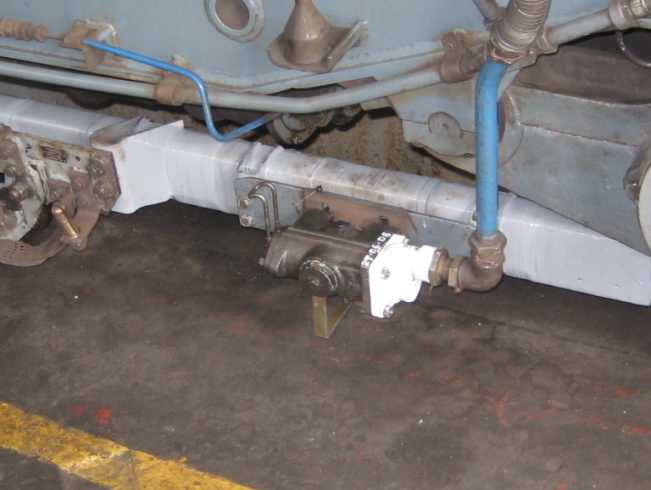

Установка срывного клапана

Срывной клапан типа 363-3М крепится на специальном кронштейне, который устанавливается на правом (по ходу движения вагона) брусе токоприемника передней моторной тележки вагона.

Пневматическое подключение срывного клапана к тормозной пневматической магистрали выполнено с помощью воздушного соединительного рукава.

При осмотре проверить состояние и крепление бруса токоприемника на тележке и срывного клапана на брусе, состояние страховочных устройств, кронштейна крепления срывного клапана, ограничительной планки. Убедиться в отсутствии трещин бруса и утечек воздуха из подводящих шлангов (рукав пневмоцилиндра и пневмомагистраль), осмотреть крепление силового кабеля и место входа его в кондуит, осмотреть крепление ТР к брусу, крепление шунта. Осмотреть состояние накладки башмака, снизу при помощи зеркала осмотреть крепление болтов и их попарную контровку проволокой. Проверить состояние и положение фиксатора башмака, целостность шплинтов и пружин. Проверить установочные параметры срывного клапана на брусе токоприемника передней тележки в соответствии с нормами.

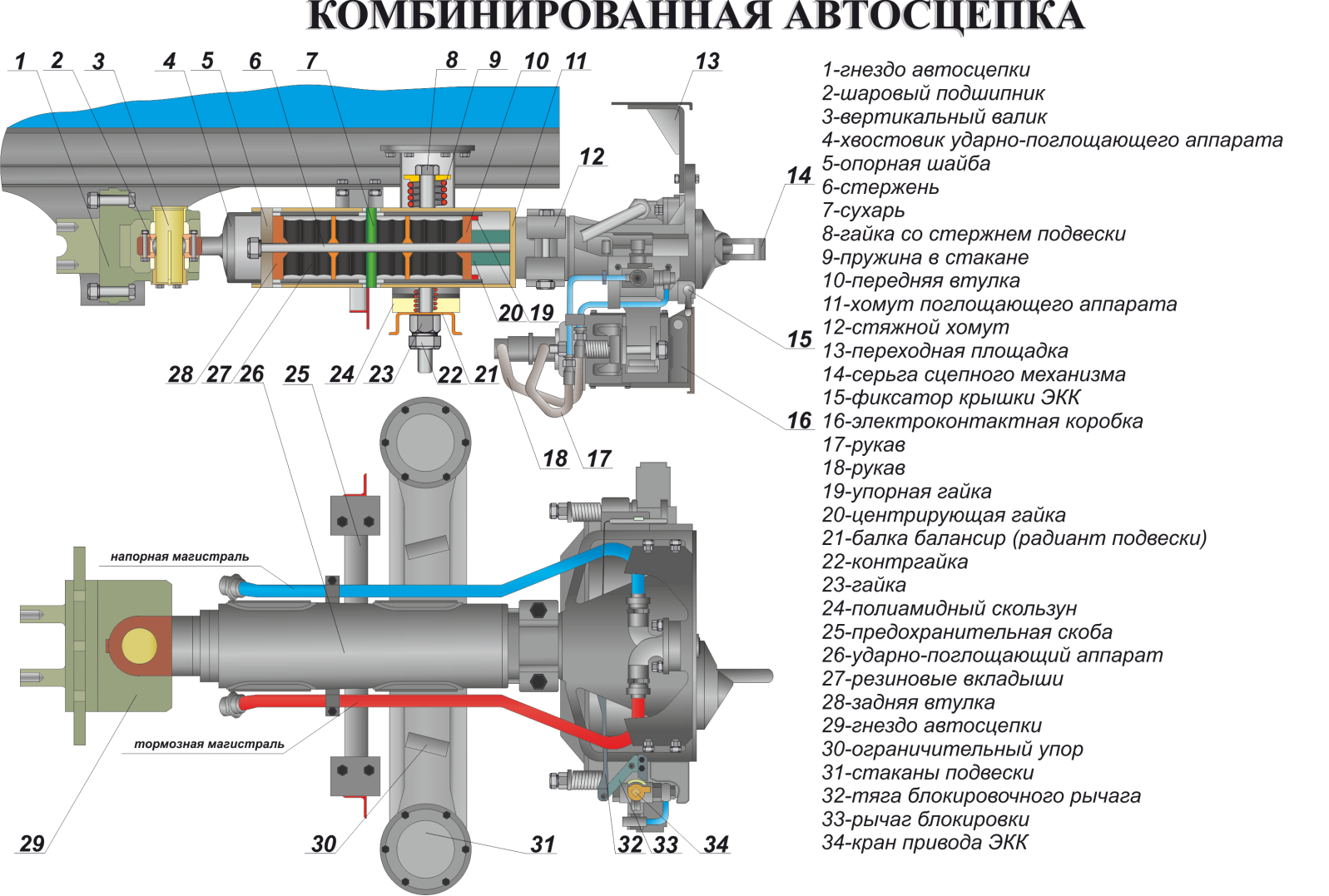

Комбинированная автосцепка

Автосцепки вагонов комбинированные предназначены для механического сцепления вагонов между собой, а также межвагонного соединения поездных проводов цепей управления и воздухопроводов НМ и ТМ.

Обе автосцепки вагонов 81-761 и задняя автосцепка вагона 81-760 по конст­рукции аналогичны. Передняя автосцепка головного вагона отличается от осталь­ных автосцепок большей длиной поглощающего аппарата. Кроме того, в комплек­те передней автосцепки головного вагона отсутствуют электроконтактная коробка (ЭКК) и пневматика автосцепки для привода ЭКК.

В комплект автосцепки входят:

• головка с поглощающим аппаратом;

• ЭКК;

• привод включения электроконтактных коробок с пневмоцилиндром;

• детали установки и подвески автосцепки;

• соединения воздушных магистралей (пневматика автосцепки).

Для перехода из вагона в вагон через торцевые двери на автосцепках предусмотрены переходные площадки, а для входа в вагон через указанные двери с дорожного полотна через торцевые двери оборудованы подножки. Для эвакуации (транспортировки) вагонов в случае неисправности автосцепки к стаканам амортизаторов подвески приварены кронштейны, обеспечивающие шарнирное подсоединение специального тягово-сцепного транспортировочного устройства.

Головка автосцепки

Головка автосцепки представляет собой литой стальной корпус, выполненный в виде полой прямоугольной коробки, которая спереди заканчивается буферным фланцем.

На буферном фланце расположены выступающий конус и такого же профиля конусообразная впадина с проемами для деталей замка. Кроме того на буферном фланце имеются два отверстия диаметром 60 мм для клапанов воздухопроводов, расположенные одно под другим в середине по вертикальной оси буферного фланца.

Сзади коробка корпуса передней автосцепки вагона расточена под цилиндрическую поверхность для установки стяжных полуколец, соединяющих головку с поглощающим аппаратом. Такая же проточка имеется и у передней части поглощающего аппарата. Оба эти фланца соединяются между собой стяжным хомутом (полукольцами).

При затяжке болтов стяжного хомута передней автосцепки вагона натяжные и соединительных болтов фланцев задней автосцепки вагона обеих автосцепок вагона создается жесткое соединение головки с поглощающим аппаратом автосцепки.

При сцеплении вагонов выступы головок заходят во впадины встречных головок, чем и осуществляется жесткое фиксирование одной головки относительно другой.
