1 Технологическое проектирование: цель, основные задачи 1
2 Автоматизация проектирования техпроцессов 3
3 Метод синтеза 5
4 Формирование принципиальной схемы процесса механической обработки 6
5 Маршрутизация процесса механической обработки 10
6 Этапы механической обработки 10
7 Технологические базы 12
8 Ранжирование конструктивно-технологических элементов 14
9 Разработка технологической операции 17
10 Разработка перехода 18
11 Технологическая информация, конструктивно-технологический элемент 23
12 Ориентированный граф смежности 27
13 Распознавание конструктивно-технологических элементов 29
14 Комбинированные конструктивно-технологические элементы 30
15 Классификация деталей 32
1Технологическое проектирование: цель, основные задачи
Цель технологического проектирования – обеспечение технологической готовности производства к выпуску заданного изделия.
Технологическая готовность производства, в свою очередь, определяется наличием на предприятии комплектов документации конструкторской и технологической, а также средств технологического оснащения, необходимых для осуществления заданного объема выпуска продукции с установленными технико-экономическими показателями.
Проектирование в рамках данного курса – процесс создания описаний. Поэтому предполагаем, что технологическое проектирование в технологической подготовке производства имеет конечной целью подготовку документации. Ведь документация и есть описание техпроцесса в формате ЕСТД1 или конструкции в формате ЕСКД2.
Технологическая документация – основное содержание – описание технологического процесса.
1.1Структура технологического процесса
В контексте информатики технологический процесс целесообразно представить в виде объектной структуры (Рисунок 1 .1). Тогда формирование описания технологического процесса можно представить следующим образом. Допустим, имеется приложение «САПР-ТП». В этом приложении существует определение класса «Технологический процесс». Обращение вида Dim TP as New Технологический процесс или Set TP = New Технологический процесс создает представителя этого класса. В идеале, как только свойство <Изделие> получает свое значение – ссылку на описание – все остальные свойства должны быть заполнены.

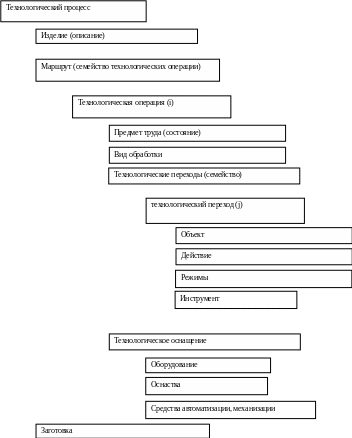

Рисунок 1.1 – Объектная структура технологического процесса
Задачи технологического проектирования – процедуры, определения значений свойств объекта TP.
Технологический переход – законченная часть технологического процесса, выполняемая одними и теми же средствами технологического оснащения при постоянных режимах и установе. Установ – фиксированное положении предмета труда. Переход – элементарное обрабатывающее действие.
Технологическая операция – законченная часть технологического процесса, выполняемая на одном рабочем месте.
Порядок операций – строгий, переходов – не очень, могут выполнятся параллельно.
Каждая операция выполняется на оборудовании (на станке), инструментом.
Предмет труда, оборудование и инструмент связываются между собой специальным адаптером – технологической оснасткой.
Исходная информация для проектирования техпроцесса – технологическая информация об изделии.
Заготовка может рассматриваться как результат обратных преобразований предмета труда от состояния «изделие».
1.2Задачи технологического проектирования
Ввод изделия (его описания)
Формирование маршрута (изготовления, техпроцесса)
- множество обрабатывающих действий
- структурирование этих действий определение на этом множестве отношения строгого порядка – последовательности.
Выбор способа обработки
«Технологический процесс ‑ часть производственного процесса, содержащая целенаправленные действия по изменению и определению состояния предмета труда.
…»
ГОСТ 3.1109-82
Как следует из приведенной выдержки, в технологическом процессе обязательно должен быть некий «предмет труда». В этом же стандарте дается пояснение, что к предметам труда относится заготовка или изделие. Это один и тот же объект: в начале процесса он – заготовка, в конце – изделие, а в общем, на протяжении всего процесса – предмет труда. В информатике в подобных случаях используется понятие «состояние». То есть в контексте информационной технологии техпроцесс (Рисунок 1 .1) – это последовательность преобразований предмета труда из состояния «заготовка» в состояние «изделие».
