Дисплеи на жидких кристаллах

Известно, какой популярностью пользовались различные электронные игры, обычно устанавливаемые в комнате аттракционов в местах общественного отдыха или фойе кинотеатров. Успехи в разработке матричных жидкокристаллических дисплеев сделали возможным создание и массовое производство подобных игр в миниатюрном, так сказать, карманном исполнении.

Первой такой игрой в России стала игра "Ну, погоди!", освоена отечественной промышленностью. Габариты этой игры, как у записной книжки, а основным ее элементом является жидкокристаллический матричный дисплей, на котором высвечиваются изображения волка, зайца, кур и катящихся по желобам яичек. Задача играющего, нажимая кнопки управления, заставить волка, перемещаясь от желоба к желобу, ловить скатывающиеся с желобов яички в корзину, чтобы не дать им упасть на землю и разбиться. Здесь же отметим, что, помимо развлекательного назначения, эта игрушка выполняет роль часов и будильника, т. е. в другом режиме работы на дисплее "высвечивается" время и может подаваться звуковой сигнал в требуемый момент времени.

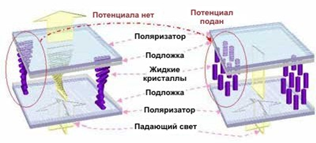

В основе любого ЖК-дисплея лежит конструктивный принцип. Основой для последующих слоев ЖКИ являются две параллельные стеклянные пластины с нанесенными на них поляризационными пленками. Различают верхний и нижний поляризаторы, сориентированные перпендикулярно друг другу. На стеклянные пластины в тех местах, где в дальнейшем будет формироваться изображение, наносится прозрачная металлическая окисная пленка, которая в дальнейшем служит электродами. На внутреннюю поверхность стекол и электроды наносятся полимерные выравнивающие слои, которые затем полируются, что способствует появлению на их поверхности, соприкасающейся с ЖК, микроскопических продольных канавок. Пространство между выравнивающими слоями заполняют ЖК веществом. В результате молекулы ЖК выстраиваются в направлении полировки выравнивающего слоя.

Направления полировки верхнего и нижнего выравнивающих слоев перпендикулярны (подобно ориентации поляризаторов). Это нужно для предварительного "скручивания" слоев молекул ЖК на 90° между стеклами. Когда напряжение на управляющие электроды не подано, поток света, пройдя через нижний поляризатор, двигается через слои жидких кристаллов, которые плавно меняют его поляризацию, поворачивая её на угол 90°. В результате поток света после выхода из ЖК материала беспрепятственно проходит через верхний поляризатор (сориентированный перпендикулярно нижнему) и попадает к наблюдателю. Никакого формирования изображения не происходит. При подаче напряжения на электроды между ними создается электрическое поле, что вызывает переориентацию молекул ЖК. Молекулы стремятся выстроиться вдоль силовых линий поля в направлении от одного электрода к другому. Вследствие этого пропадает эффект "скручивания" поляризованного света, под электродом возникает область тени, повторяющая его контуры. Создается изображение, формируемое светлой фоновой областью и темной областью под включенным электродом. Путем варьирования контуров площади, занимаемой электродом, можно формировать самые различные изображения: буквы, цифры, иконки и пр. Так создаются символьные ЖКИ. А при создании массива электродов (ортогональной матрицы) можно получить графический ЖКИ с разрешением, определяемым количеством задействованных электродов.

Требования к матричному дисплею, используемому в качестве экрана телевизора, оказываются значительно выше как по быстродействию, так и по числу элементов, чем в электронной игрушке и словаре-переводчике. Это станет понятным, если вспомнить, что в соответствии с телевизионным стандартом изображение на экране формируется из 625 строк (и приблизительно из такого же числа элементов состоит каждая строка), а время записи одного кадра 40 мс. Поэтому практическая реализация телевизора с жидкокристаллическим экраном оказывается более трудной задачей. Тем не менее, ученые и конструкторы добились налицо грандиозных успехов в техническом решении и этой задачи. Так, японская фирма "Сони" наладила производство миниатюрного, умещающегося практически на ладони телевизора с цветным изображением и размером экрана 3,6 см.
