Обладнання третинного часового групоутворення отг-35

Блок ОТГ-35 ААБР.469436.002 призначений для асинхронного об'єднання методом позитивного вирівнювання швидкостей 16- ти первинних цифрових потоків зі швидкістю передачі 2048 кбіт/с або 4- х вторинних цифрових потоків зі швидкістю передачі 8448 кбіт/с у груповий третинний цифровий потік зі швидкістю передачі 34368 кбіт/с, передачі цього сигналу по волоконно-оптичному кабелю, а також зворотнього перетворення при прийомі.

ОТГ-35 має також електричний стик 34368 кбіт/с G.703/8 для підключення до внутрішньостанційного коаксіального кабелю. В випадку необхідності формування двох третинних потоків 34368 кбіт/с у блоці можлива установка додаткового комплекту плат ТГ-35. Блок ОТГ-35 працює на довжині хвилі 1,3 і 1,55 мкм із використанням одномодових і. багатомодових оптичних кабелів. Можлива поставка ОТГ-35 восьми різних виконань.

Конкретне виконання блоку ОТГ-35 визначається залежно від проекту лінії при замовленні.

Основні технічні дані:

Метод сполучення потоків: позит. вирівнювання швидкостей

Код сигналу по стикам 2048 кбіт/с: HDB-3

Струм, що споживається блоком при напрузі живлення

60 В при установці додаткового комплекта ТГ-35: не більше 0.5 А

Електричні стики: за рекомендаціями МСЕТ G.703

Інтерфейс по системі контролю та сигналізації: стик з УСО-01

Затухання вхідних сигналів по стикам

2048 кбіт/с та 8448 кбіт/с: 6 дБ

Затухання вхідних сигналів по стику 34368 кбіт/с: 12 дБ

Варіанти виконання отг-35, тг-35:

Блок ОТГ-35	Дов-жина, нм	Потужність сигналу на виході, мінус дБм	Потужність сигналу на вході, мінус дБм	Тип кабеля	Кіль-кість потоків
ААБР.469436.002-02	1300	6±1	3-42	багатомод.	16
ААБР.469436.002-07	1300	6±1	3-42	одномод.	16
ААБР.469436.002-12	електричний стик				16

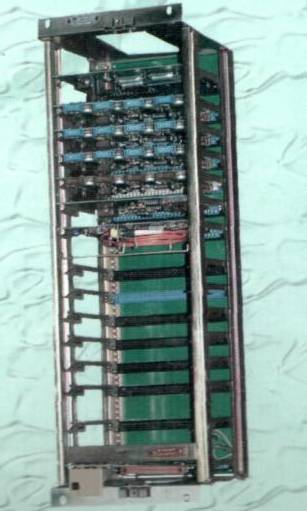

Рис. 9 - Апаратура системи ІКМ-480-5

Кoмплект обладнання первинного мультиплексування ОПМ-11

Комплект ОПМ-11 (обладнання первинного мультиплексора) при­значений для формування первинного цифрового потоку зі швидкістю пере­дачі інформації 2048 кбіт/с із аналогових сигналів тридцяти телефонних ка­налів і сигналів управління та взаємодії. ОПМ-11 забезпечує роботу 30 плат узгоджуючих пристроїв.

ОПМ-11 використовується в якості каналоутворюючого узгоджуючого обладнання, на міських телефонних мережах (заміняє блоки АЦО-11 і ОСА-13).

ОПМ-11 належить до п’ятого покоління апаратури зв’язку. У блоці використовується нова елементна база (індивідуальні кодеки, БІС на базових матричних кристалах), що забезпечило зниження собівартості, енергоспожи­вання, поліпшення масогабаритных показників, підвищення надійності в по­рівнянні з аналогічною апаратурою четвертого покоління.

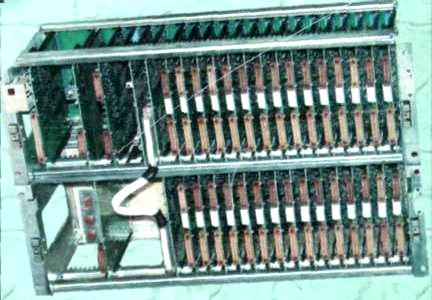

Рис. 10 – Зовнішній вигляд обладнання

первинного мультиплексування ОПМ-11
