6.3. Программа расчета угловой характеристики синхронного двигателя и

расчета зон работоспособности и устойчивости

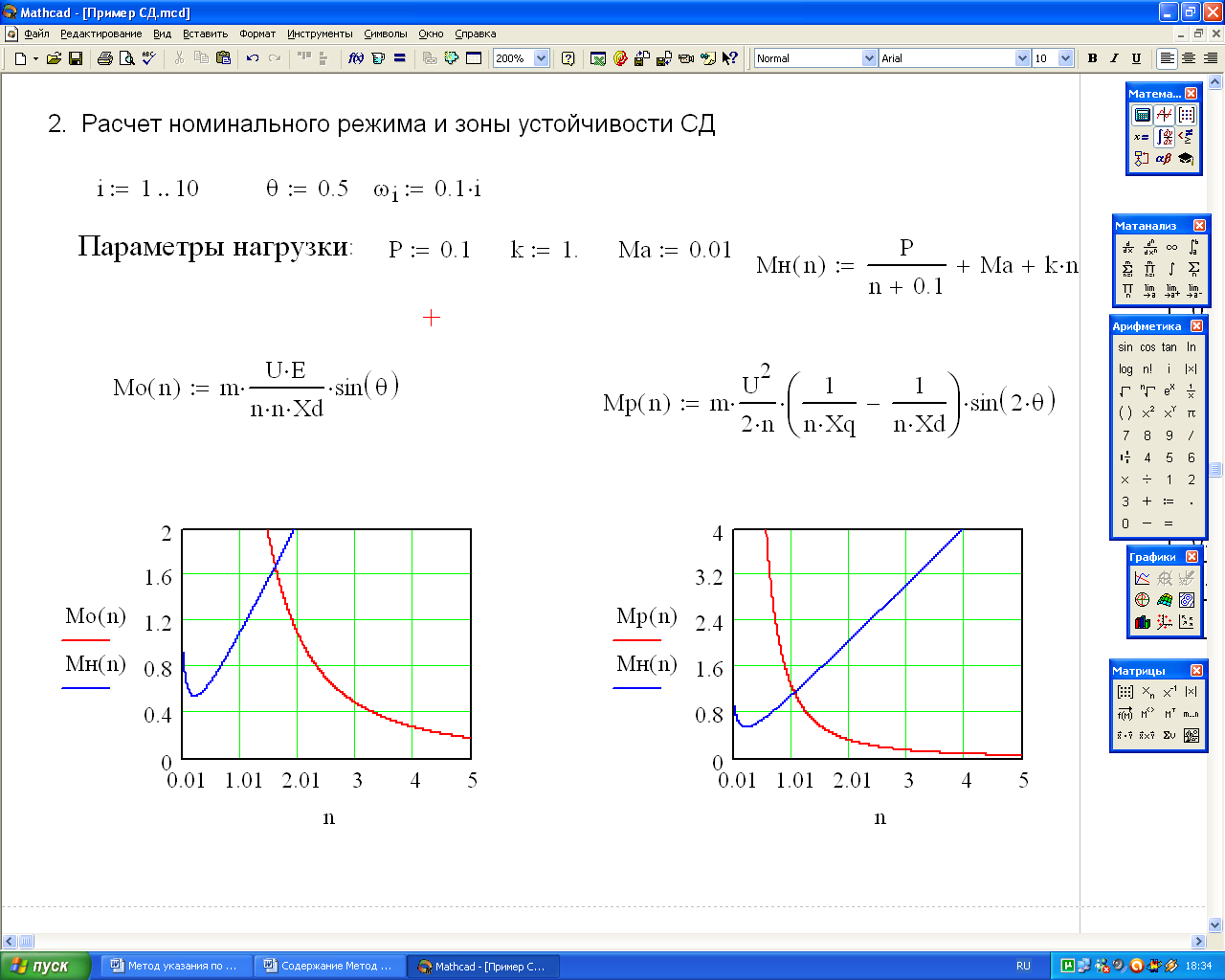

Программа расчета угловой характеристики синхронного двигателя и расчета зон работоспособности и устойчивости приведена на рис.10. Там же построены графики угловой характеристики и зоны работоспособности и зоны устойчивости.

Заметим для разного типа СД: с активным, или реактивным ротором, явнополюсным или гладким в расчет электромагнитного момента включаются различные составляющие момента, а именно основной, реактивный или оба.

Примечание. Расчет электропривода на базе вентильного двигателя производится по аналогичным программам.

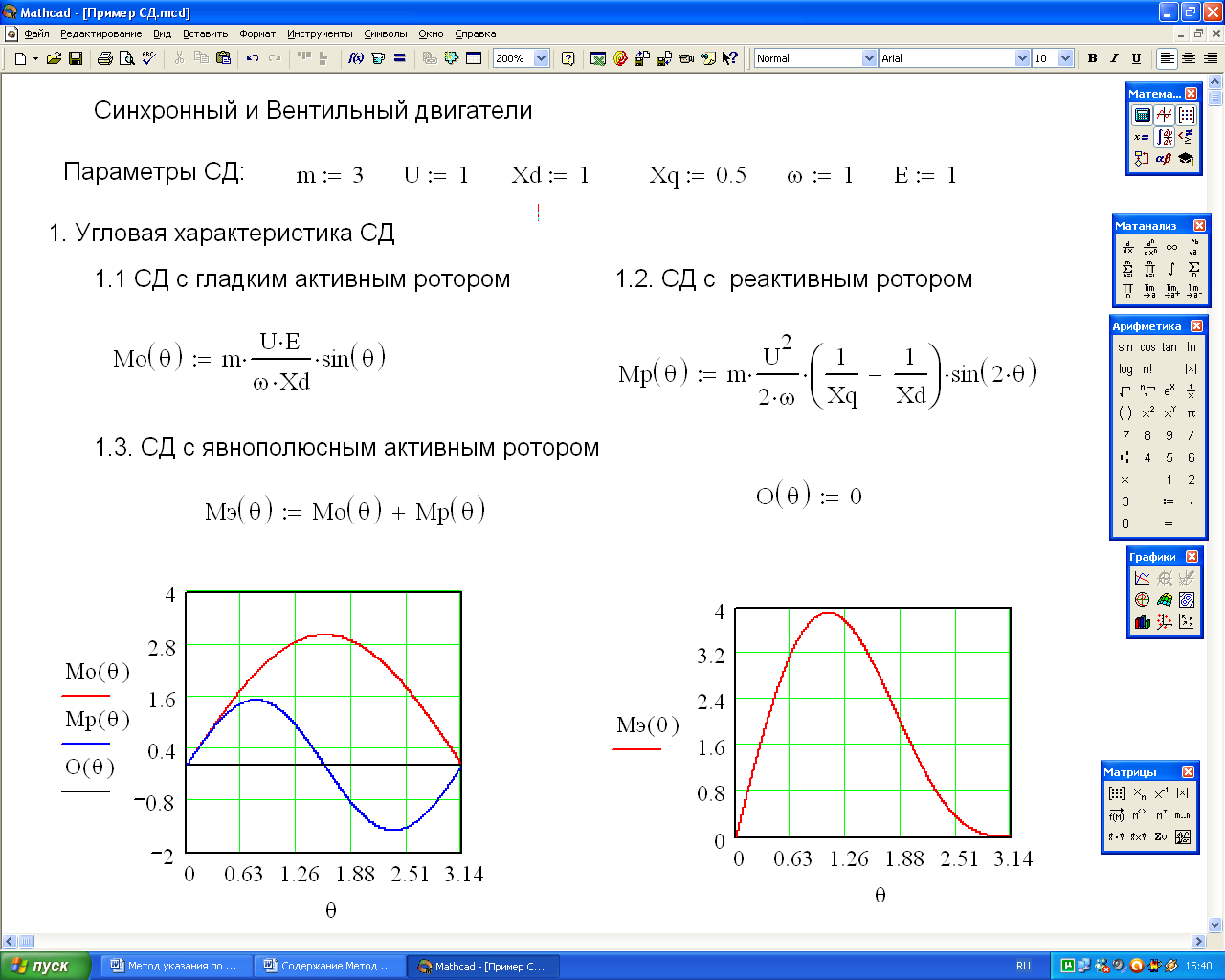

Рис. 10. Программа расчета угловых характеристик СД в зависимости от угла нагрузки.

18
