Конструкция исходных и деформационныхых знаков
Знаки подразделяют на исходные рабочие и деформационные.
Исходные реперы – это реперы заложенные в стороне от сооружения.
Рабочие реперы закладывают в не посредственной близости от сооружения.
Деформационные знаки закладываются в сами сооружения.
При организации кратковременных наблюдений реперы не делят на исходные и рабочие. Предполагается, что отметки исходных реперов остаются неизменными длительное время. В проекте в качестве рабочих реперов принято использовать стенные реперы III класса (Рп 9409, Рп5903, Рп 7190). Тип центра у всех реперов 143 для линий нивелирования III и IV классов.(рис. 3)
Рис.3 Стенной репер типа 143 для линий нивелирования III и IV классов
Реперы типа 143 закладывают в стены искусственных сооружений, зданий и вертикальную поверхность скалы. Изготавливают репер из чугуна, при изготовлении отливают начальные буквы названия организации, выполнявшей нивелирование, и номер репера. Счет высот ведется от наивысшей точки стенного репера.
[ http://www.infosait.ru/norma_doc/50/50347/index.htm]
Конструкция марок зависит от типа сооружения (бетонное, сборное железобетонное, кирпичное, металлическое, грунтовое). Марки закладываемые в стены сооружения, называются боковыми, закладываемые в пол – поверхностными. Боковые марки бывают закрытого типа и открытого типа. Наиболее надежной в эксплуатации является стенная марка закрытого типа. Проектом предусмотрено заложить 20 геодезических (деформационных) марок ГДМ-1(рис. 4).
Рис.4 Геодезическая (деформационная) марка ГДМ-1

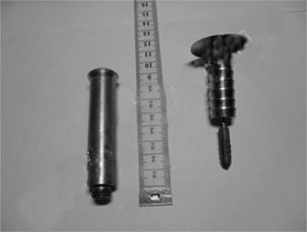

На рисунке слева изображен элемент металлического стержня, который каждый раз вкручивается в геодезическую марку (на фото справа).
Установка металлической марки (на фото справа):
Длинным буром диаметром на 6мм высверливается отверстие длинной 10-12 см.
Буром диаметром 18 мм высверливается отверстие длинной 5-6 см.
В отверстие 6мм вставляется пластиковый дюбель.
Специальной клеящийся смесью обмазывается геодезическая марка и забивается в отверстие диаметром 18 мм.
Шуруп вкручивают в пластиковый дюбель, что обеспечивается дополнительная система прочности.
На сооружениях с кирпичными стенами и ленточными фундаментами марки устанавливают через 10-15 метров, располагая их на углах здания, у торцов несущих стен, в лестничных клетках. Для зданий, имеющих свайный фундамент, марки размещают не реже, чем через 15м по продольным и поперечным осям. Так как фундамент здания является одновременно свайным и ленточных, то марки размещаются через каждые 10-12 метров.
Описание геодезических приборов
Для наблюдения за осадками, предусматривается проложение хода нивелирования II класса по рабочим реперам опорной сети и нивелирование II класса по осадочным маркам.
Измерения производятся электронным нивелиром Sokkia SDL1X (рис. 5). При использовании инварной рейки со штрих-кодом, прибор, с помощью системы автоматического считывания, при наведении на рейку, производит измерения превышения и расстояния. Таким образом, исключается ошибка взятия отчета и ошибка измерения расстояния.
Рис.5 Электронный нивелир Sokkia SDL1X
Технические характеристики Sokkia SDL1X представлены в таблице 4
Таблица 4
Точность измерения превышений, СКО на 1 км двойного хода с инварной рейкой, мм |
0,3 |
Точность измерения превышений, СКО на 1 км двойного хода с фиберглассовой рейкой, мм |
1 |
Увеличение зрительной трубы, крат |
32 |
Тип компенсатора |
Магнитный демпфер и маятниковый механизм |
Диапазон компенсатора |
±12 |
Диапазон измерения расстояний, м |
1,6-100 |
Точность измерения расстояний, мм |
10-20 |
Внутренняя память |
10000 измерений |
Рабочая температура, ˚С |
от -20 до +50 |
Вес |
3,7 |
При нивелирование так же использовались:
Инварная рейка для цифровых нивелиров Sokkia BIS30. Длина 3 метра, с RAB-кодом.
Алюминиевый штатив PFA5-E.
Два нивелирных башмака весом 1 кг.
