Построение и оптимизация графика производства геодезических работ
Трудоемкость в бригадо-месяцах определяется по формуле:
;
где Тмес – трудоемкость в бригадо-месяцах;
О – планируемый объем работ;
Нвр – норма времени на единицу работы, бригадо-час;
169,1 – среднее число рабочих часов в месяце.
Расчет продолжительности производится по формуле:
;
где Д – продолжительность производства работ в рабочих днях;
21,1 – среднее число рабочих дней в месяце (рассчитывается как частное среднего количество рабочих часов в месяце и продолжительности рабочего дня);
Б – количество бригад, выполняющих работу.

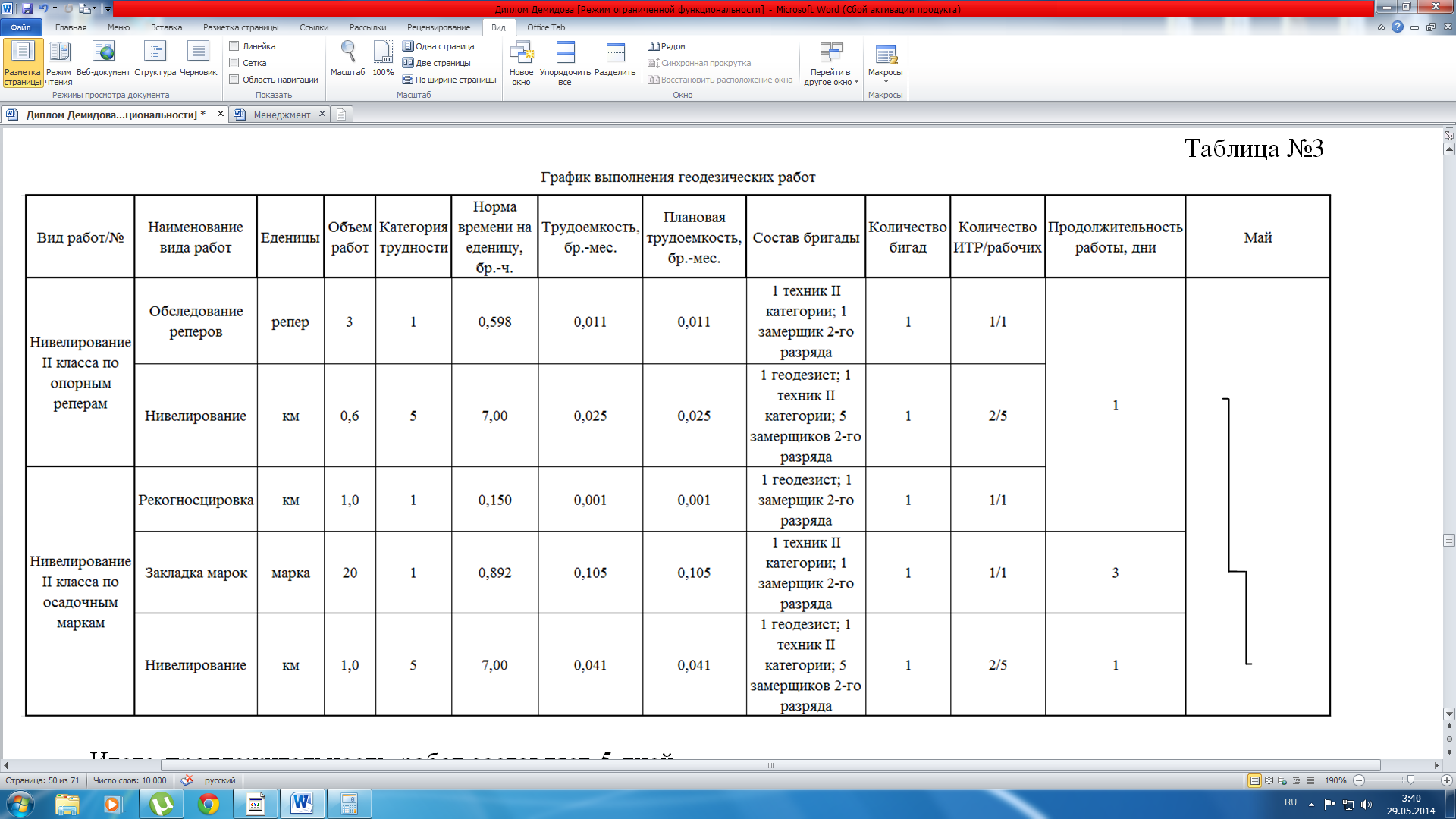

При построении графика производства работ вычисления по всем работам производятся в расчете на 1 бригаду (таблица 3).
Таблица №3
Итого продложительность работ составляет 5 дней.
Потребность в кадрах представлена в таблице 4
Таблица №4
Исполнители |
ИТР |
Рабочие |
Геодезист |
1 |
|
Техник II категории |
1 |
|
Замерщик 2го разряда |
|
5 |
итого |
2 |
5 |
Потребность в приборах, оборудование, снаряжение и материалах
Потребность в приборах, оборудовании, снаряжении определяется в соответствие с «Нормами износа инструментов, приборов, малоценного инвентаря и снаряжения» [2].
Потребность в основных геодезических приборах, оборудовании и снаряжение представлена в таблице 5
Таблица №5
Наименование приборов, оборудования, снаряжения |
Количество |
шт |
|
Электронный нивелир Sokkia SDL1X |
1 |
Алюминиевый штатив PFA5-E |
1 |
Трехметровая инварная рейка Sokkia BIS30 |
2 |
Нивелирный башмак |
2 |
Рулетка пятидесятиметровая |
1 |
Термометр-пращ |
1 |
Барометр |
1 |
Электродрель |
1 |
Сигнальные жилеты |
7 |
Кувалда 5 кг |
1 |
Карманные фонарики |
2 |
Потребность в основных материалах определяется на основе упомянутых выше норм. Расчет для производства работ производится по процессам в таблице 6
Таблица №6
Наименование процессов, работ и материалов |
Объем работ |
Материалы |
|||
Ед. |
Количество |
Ед. |
Норма на ед. |
Общее количество |
|
Нивелирование II класса по опорным реперам |
|||||
|
репер |
3 |
|
|
|
|
км |
0,6 |
|
|
|
Нивелирование II класса по осадочным маркам |
|||||
|
км |
1,0 |
|
|
|
|
марка |
20 |
|
|
|
Геодезическая марка ГДМ-1 |
|
|
шт. |
1 |
20 |
Цемент |
|
|
кг |
0,2 |
4 |
Песок |
|
|
кг |
0,4 |
8 |
Гвозди |
|
|
кг |
0,1 |
2 |
Лак 5Т |
|
|
кг |
0,1 |
2 |
Охренные плиты |
|
|
шт. |
1 |
20 |
|
км |
1,0 |
|
|
|
На основе данных таблицы 6 определяется общая потребность, в основных материалах представленная в таблице 7
Таблица №7
Наименование материала |
Единица |
Количество |
Геодезическая марка ГДМ-1 |
шт |
20 |
Цемент |
кг |
4 |
Песок |
кг |
8 |
Гвозди |
кг |
2 |
Лак 5Т |
кг |
2 |
Охранные плиты |
шт |
20 |
