Расчёт второго резистивного каскада.
Данные первого резистивного каскада и использованного в нем транзистора КТ201Г:
Iвх m сл=12,8 м А; Uвх m сл=0,384 В;
Rдел сл=976,8 Ом; R7=33158,3Ом;
R6=1006 Ом;

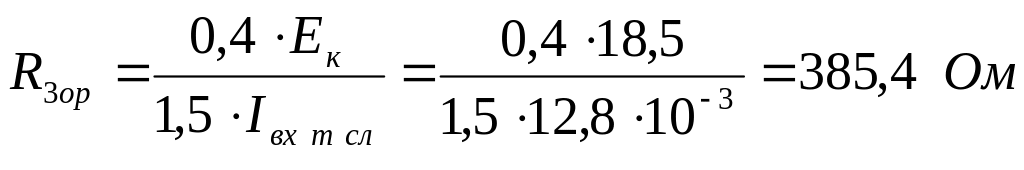

Найдем ориентировочное значение R3ор и Iкm:
;
;

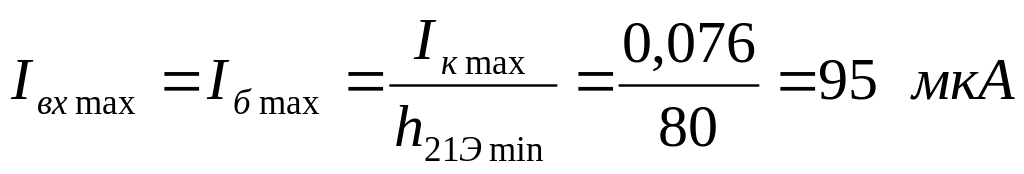

Минимальный ток покоя коллектора транзистора резистивного каскада составит:
;
Применим в каскаде транзистор:
Данные транзистора:
Pкm=500 мВт; Uкэm=25 В;
Iкm=300 мА; h21Э=80 240;
Rтт=200 C0/Вт;

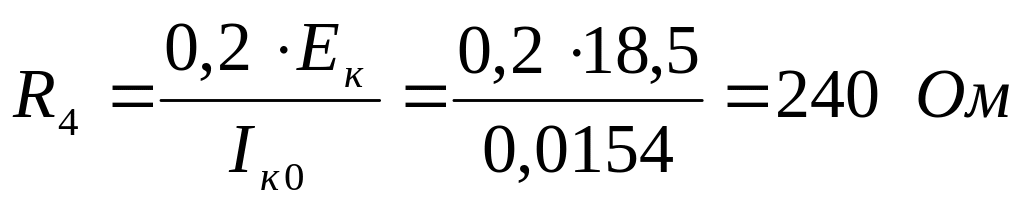

Найдем R3 и R4:
;
;
При этом напряжение коллектор-эмиттер будет равно:
;
5.7По выходной характеристике определим:
Iб0=60 мкА;
5.8 По статическим характеристикам транзистора КТ503Б для Uкэ0=7,412 В и Iк0=0,008 А находим Uбэ0 и Rвх оэ.
Uбэ0=0,62 В; Rвхоэ=1175,9 Ом;
5.9 Температуры коллекторного перехода:
;
;

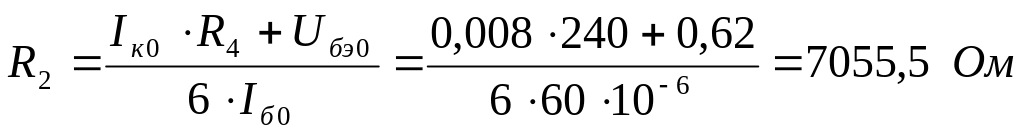

5.10 Найдем сопротивление R2:
;
5.11 Определим сопротивление R1:
;
;
;
5.12 Найдем амплитуду входного тока:
;
5.13 Найдем сопротивление:
;
5.14 Емкость конденсатора связи C3 находим по формуле:
;
Конденсатор C3 берем электролитический с емкостью не менее рассчитанной.
5.15 Найдем сопротивление делителя и источника:
;
;
5.16 Определим величину Sэс:
;
5.17 Необходимая емкость блокировочного конденсатора C4:
;
Конденсатор C4 берем электролитический с емкостью не менее рассчитанной.
Рисунок 9.-
Принципиальная электрическая схема II-го резистивного
каскада предварительного усиления
Регулировка усиления.
Регулятор усиления R5 установим перед вторым каскадом предварительного усиления.

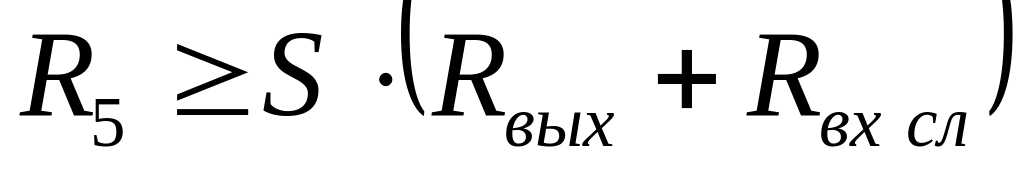

5.18 Рассчитаем сопротивление R5:
;

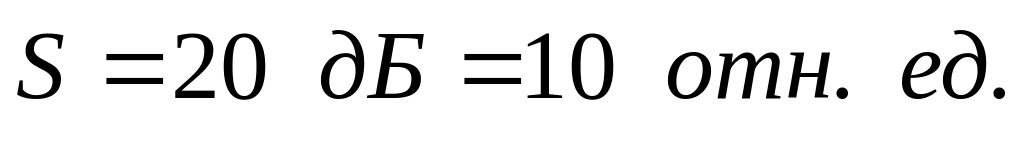

-необходимый
диапазон регулировки усиления, выраженный
в относительных единицах.
Расчет частотных характеристик. Оконечный каскад.
Найдем сопротивление Rэкв:
;
Определим частотные искажения на низшей рабочей частоте:
;
Подставляя вместо fн значения 0,5 fн; fн; 2 fн, находим значения Mн и записываем их в таблицу.
Частотные искажения на верхних частотах у выходного трансформатора отсутствуют.
Определим относительное усиление по формуле:
;
и запишем их в таблицу.
Инверсный каскад.
Определим частотные искажения на низшей рабочей частоте:
;
Подставляя вместо fн значения 0,5 fн; fн; 2 fн, находим значения Mн и записываем их в таблицу.
Определим частотные искажения на высшей рабочей частоте:
;
Подставляя вместо fв значения 0,5 fв; fв; 2 fв, находим значения Mв и записываем их в таблицу.
Определим относительное усиление по формуле:
;
и запишем их в таблицу.
