Расчёт оконечного каскада.
Мощность сигнала:
;
Ориентировочное максимальное значение выходного тока:
;
По семейству выходных характеристик транзистора определяем Uост.
Uост=2 В;
Определим сопротивление нагрузки одного плеча выходной цепи переменному току:
;
;
Отдаваемая мощность каскада:
;
Максимальная мощность, выделяемая на коллекторе транзистора при работе в режиме B:
Принимаем:
Амплитуду входного сигнала Uбэmax определяем как разность входных напряжений соответствующих точке покоя и точке H’ (см.рис.3):
;
Построение сквозной характеристики.
Для значения Rист=279,8 Ом рассчитаем данные для ряда точек сквозной характеристики и построим эту характеристику.
Номер точки |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
Н |
Iк, А |
0 |
0,49 |
1,1 |
1,6 |
2,15 |
2,65 |
3 |
3,45 |
3,65 |
Iб, А |
0 |
0,025 |
0,05 |
0,075 |
0,1 |
0,125 |
0,15 |
0,175 |
0,2 |
Uэб, В |
0,3 |
1,05 |
1,275 |
1,45 |
1,575 |
1,675 |
1,727 |
1,8 |
1,85 |
Uист=Uэб+IбRист |
0,3 |
8,045 |
15,26 |
22,44 |
29,55 |
36,65 |
43,7 |
50,76 |
57,8 |
Таблица2.
Сквозная динамическая характеристика транзистора КТ803А.
По
сквозной характеристики определяем:
Коэффициент асимметрии транзистора: b=0,07
Для расчета коэффициента гармоник двухтактного каскада в режиме B с учетом асимметрии плеч найдем:
Амплитуды первых четырех составляющих выходного тока:
Найдем коэффициент гармоник:
;
КГ > КГ зад, (КГ зад =2,47% )
Найдем амплитуду входного тока сигнала:
Найдем сопротивление делителя, задающего смещение на вход каскада, задавшись постоянной составляющей тока делителя в этом сопротивлении при отсутствии сигнала:
;
;
Найдем сопротивление делителя:
;
Величина стабилизирующего напряжения:
;
Необходимая входная мощность сигнала с учетом делителя смещения:
;
Входное сопротивление каскада с учетом влияния делителя смещения:
;
Мощность, выделяющаяся в транзисторе:
;

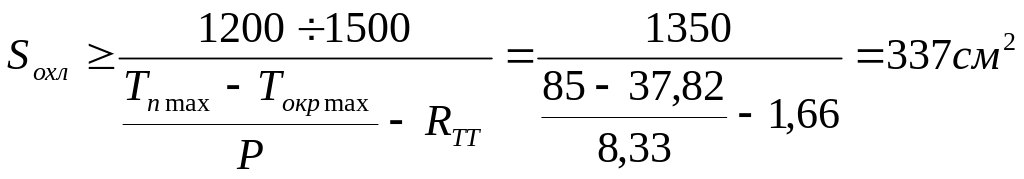

Радиатор для каждого из транзисторов рассчитываем, исходя из Tп max=850C:
;

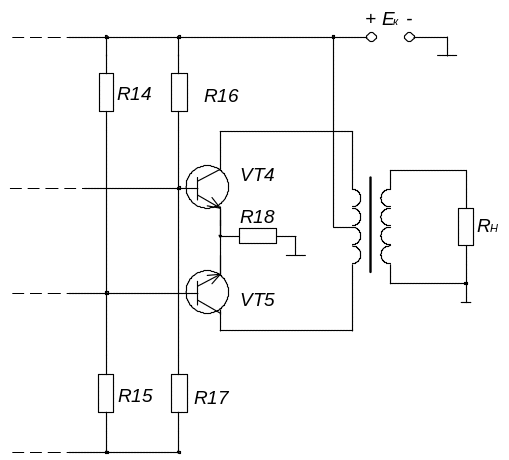

Рисунок 4.-
Принципиальная электрическая схема оконечного каскада
Данные выходного трансформатора:
Коэффициент трансформации:
;
Активное сопротивление половинки первичной обмотки:
;
Активное сопротивление вторичной обмотки:
;
Индуктивность половинки первичной обмотки:
;
Индуктивность всей первичной обмотки:
.
