Лабораторная работа №4

Тема: Наглядное представление данных.

Цель работы: Научиться представлять табличные данные в виде диаграмм и графиков различных типов.

Порядок выполнения работы

  1. В новой рабочей книге создайте таблицу Годовой бюджет (см. рис.4.1.). Заполните данными первую строку таблицы (Продажа фруктов) и рассчитайте значения остальных ячеек, вставив формулы в соответствии со следующими соотношениями:

Торговые издержки – 30% от продажи фруктов;

Затраты на маркетинг – 10% от продажи фруктов;

Накладные расходы – 20% от продажи фруктов.

Рассчитайте Общую сумму расходов (сумма по Торговым издержкам, Затратам на маркетинг и Накладным расходам) и Чистую прибыль (разность между Продажей фруктов и Общей суммой расходов).

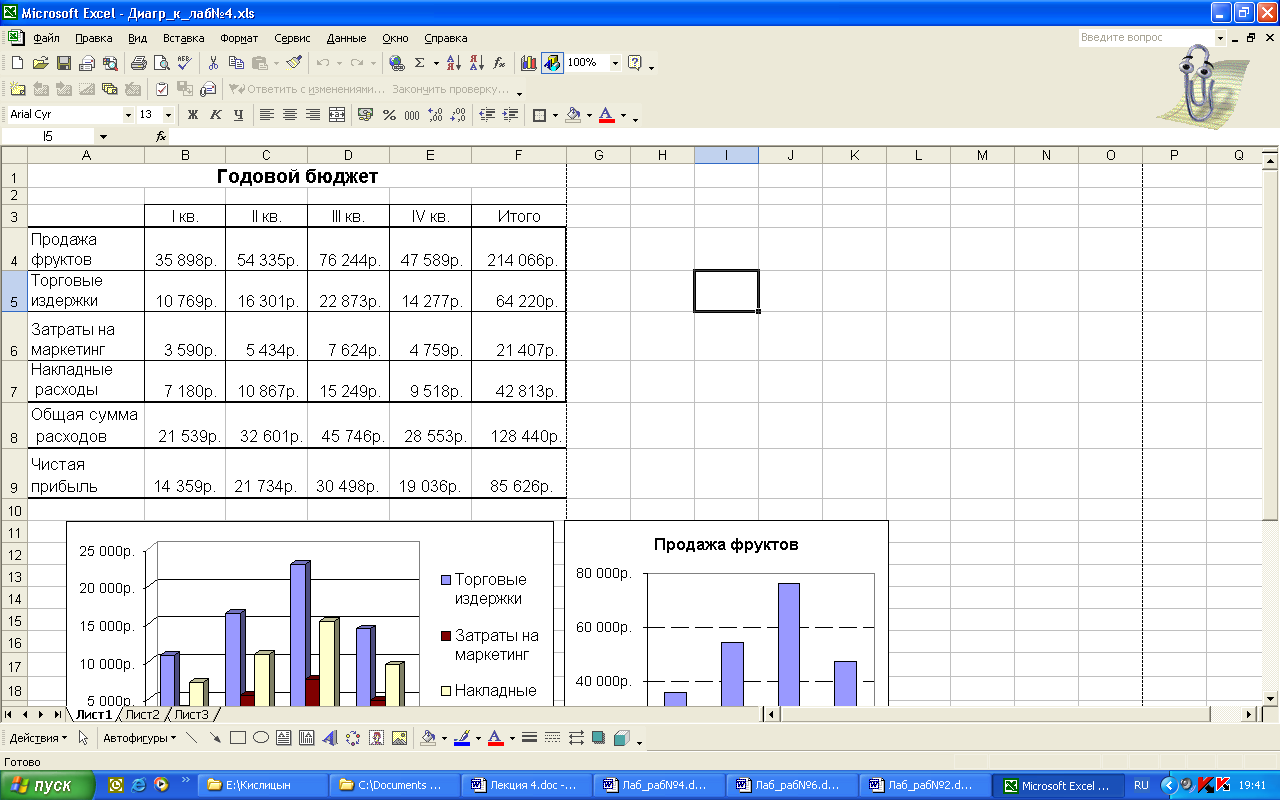

Рис. 4.1.

  1. Постройте несколько диаграмм для наглядного представления полученных данных.

а) Диаграмма № 1: поквартальные расходы по трем категориям (торговые издержки, затраты на маркетинг, накладные расходы) в виде объемной гистограммы. Выделите диапазон данных А5:Е7, вызовите Мастер диаграмм и укажите нужный тип гистограммы (см. рис.4.2.).

Замечание: чтобы вывести названия кварталов в качестве меток оси Х следует на втором шаге построения диаграммы перейти на вкладку Ряд и в поле Подписи по Х вести ссылку на диапазон В3:Е3.

б) Диаграмма № 2: продажа фруктов по кварталам. Постройте плоскую гистограмму по диапазону А4:Е4 (чтобы на оси Х отображались названия кварталов следует выделить диапазон А3:Е4). Оформите построенную гистограмму как показано на рис.4.3.

Замечание: изменить любой элемент диаграммы можно в диалоговом окне форматирования, вызвав его двойным щелчком мыши по заданному объекту.

в) Диаграмма № 3: измените тип диаграммы №2 на круговую. Получив круговую диаграмму, следует вставить подписи данных, указав процент продаж в каждом квартале (см. рис.4.4.).

г) Диаграмма № 4: скопируйте диаграмму №3 и преобразуйте в гистограмму. На диаграмме получить поквартальную продажу фруктов и чистую прибыль, для этого к данным диаграммы № 3 следует добавить новые данные: выделить ячейки А9:Е9, выбрать Правка Копировать; щелкнуть на одном из столбцов гистограммы, выбрать Правка Специальная вставка.

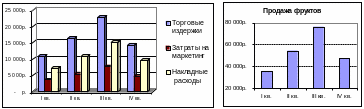

Рис. 4.2. Рис. 4.3.

д) Диаграмма № 5: добавьте к Диаграмме № 4 легенду (подписи рядов данных). Для этого необходимо правой кнопкой мыши щелкнуть по области диаграммы, выбрать в контекстном меню Параметры диаграммы.

е) Диаграмма № 6: измените Диаграмму № 5 так, чтобы данные по продаже фруктов отображались в виде гистограммы, а чистая прибыль – в виде графика (нестандартный тип диаграммы). Для этого следует изменить тип диаграммы, выбрав на вкладке Нестандартные тип График|гистограмма. Оформить полученную диаграмму как показано на рис.4.5.

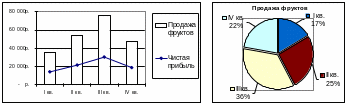

Рис. 4.5. Рис. 4.4.

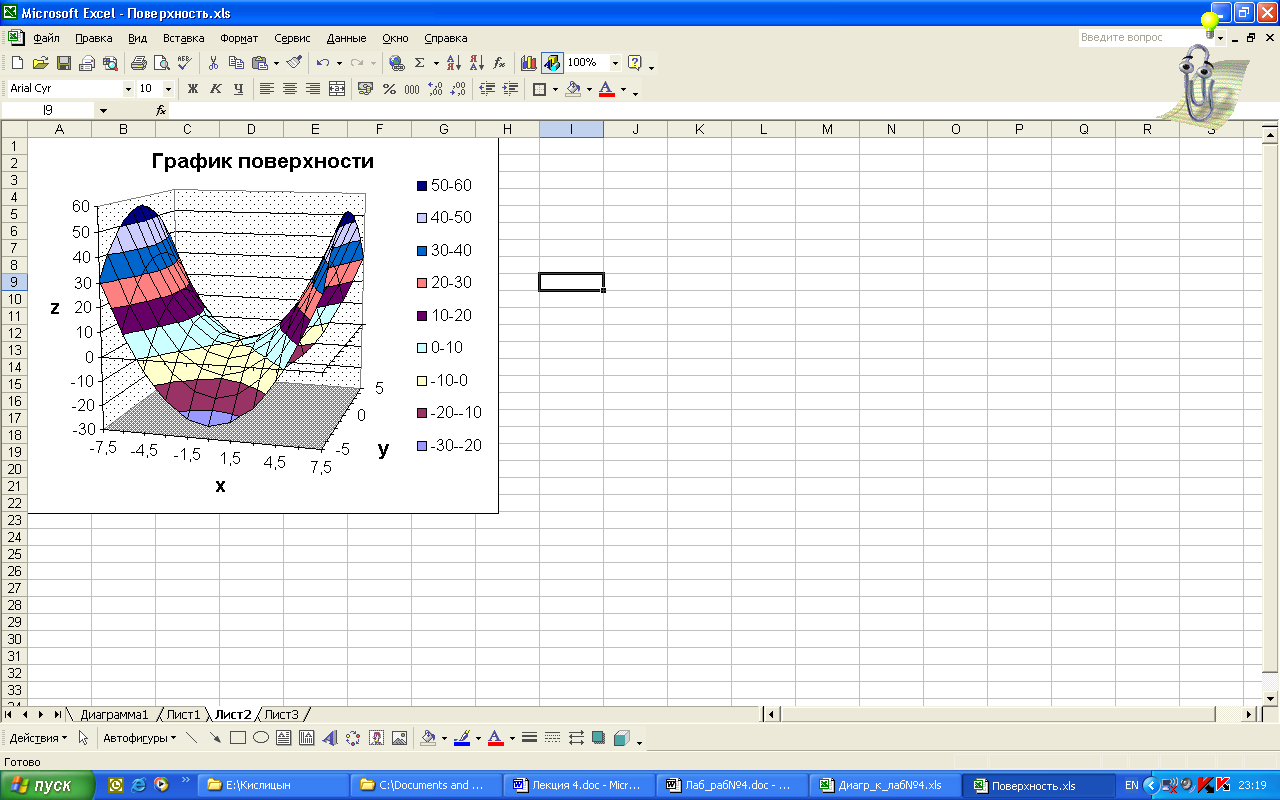

  1. Постройте график поверхности z=x2-y2 , где .

а ) Для построения графика поверхности необходимо сначала создать таблицу данных. Заполните строку 1 значениями переменной x: введите в ячейку В1 число -7,5 (левую границу диапазона), выделите ячейки В1:L1 и выберите ПравкаЗаполнитьПрогрессия, указав Шаг 1.5. Аналогично заполните ячейки А2:А12 значениями переменной у - начальное значение -5, Шаг 1. Введите формулу для вычисления z в первую ячейку таблицы: (B2)=B$1^2-$A2^2, и продолжите ее на все ячейки с помощью маркера автозаполнения. До построения графика ячейку А1 следует оставить пустой.

б) Выделите диапазон А1:L12 и постройте график поверхности с помощью Мастера диаграмм. В итоге должен получиться гиперболический параболоид.
