2.6 Наружная и внутренняя отделка
Панели наружных стен с обеих сторон офактурены цементно-песчаным раствором в заводских условиях. С наружной стороны швы между панелями расшивают. Предусмотрена штукатурка и перегородок цементно-песчаным раствором, а также масляная и известковая окраска.
2.7 Санитарно-технические оборудования и устройства
Отопление
В проектируемом здании предусмотрено водяное отопление с насосной циркуляцией. Теплоснабжение обеспечивается за счет ТЭЦ. Используются чугунные радиаторы.
Вентиляция
В цехе предусмотрена естественная приточно-вытяжная вентиляция. Вытяжка воздуха из помещений организована через дефлекторы и открывающиеся переплёты.
Водоснабжение
Цех обеспечен холодным и горячим водоснабжением. Схема водоснабжения кольцевая с нижней разводкой и с использованием насосов.
Канализация
В здании предусмотрена канализация для отвода атмосферных осадков.
Электроснабжение
В здании электроснабжение предусмотрено от городской сети напряжением 220/380 В
2.8 Охрана окружающей среды
Охрана окружающей среды на строительной площадке сводится в основном к снятию растительного слоя с дальнейшим использованием его при благоустройстве, рекультивации нарушенных земель, сохранению деревьев и ценных кустарниковых пород, удалению строительных отходов с благоустроенной территории и для утилизации; предотвращению загрязнения природных водоемов строительными отходами; снижению действия шума.
Отвод атмосферных вод предусмотрен в ливневую канализацию. В соответствии с санитарно - техническими требованиями территория предприятия благоустроена и озеленена кустарниками и деревьями.
3. Расчетно-конструктивная часть
3.1 Расчёт ребристой плиты покрытия
3.1.1 Основные элемент ы и размеры

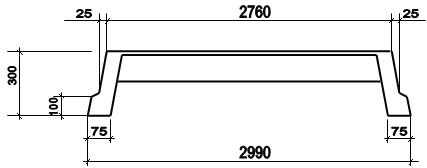

2 – 2

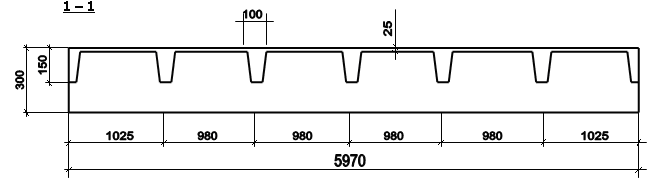

Рис. 3.1 Основные элементы и размеры
Номинальную ширину и длину плиты принимаем LH=6000 мм и BH=3000 мм. Принимая шов между плитами 10 мм, конструктивная ширина плиты будет В=3000–10=2990 мм. Шов между торцами плит принимаем 30 мм, тогда конструктивная длина плиты L=6000–30=5970 мм.
Размеры продольных рёбер: h=300 мм; b=75 мм
Размеры поперечных
рёбер:
=150
мм;
=50
мм (по низу);
=100
(по верху)
Толщина полки:
=25
мм.
3.1.2 Нагрузка на 1 м2 плиты покрытия
Таблица 3.1- Ведомость материалов
Вид нагрузки |
Подсчет нагрузки |
Нормативная нагрузка кН/м2 |
Коэффициент надежности на нагрузку γf |
Расчетная нагрузка кН/м2 |
1 |
2 |
3 |
4 |
5 |
Постоянные: |
|
|
|
|
1. Рулонный ковер |
6×0,008 |
0,048 |
1,1 |
0,0528 |
2. Цементно-песчаный раствор |
20×0,03 |
0,6 |
1,3 |
0,78 |
3. Утеплитель |
1×0,17 |
0,17 |
1,3 |
0,221 |
4. Пароизоляция |
6×0,003 |
0,018 |
1,3 |
0,0234 |
5. Плита покрытия |
25÷18 |
1,39 |
1,1 |
gпл=1,528 |
Итого: |
|
gн=2,23 |
|
g=2,61 |
Временные: |
|
|
|
|
Длительные: |
|
0,3 |
1,4 |
0,42 |
Кратковременные: |
|
0,7 |
1,4 |
0,98 |
Итого: |
|
рн=1 |
|
p=1,4 |
Всего: |
|
gп=3,23 |
|
q=4,01 |
