2.4.2 Колонны

В здании принимаем основные колонны для зданий без мостовых кранов. Верхние то­рцы имеют закладные детали с анкерными стержнями для крепления балок покрытия .

В боковой плоскости колонн крайнего ряда предусмотрены закладные де­тали для крепления стеновых панелей. Колонны принимаем марок : К 84-15,

К 96-18 . Нижним торцом колонны жестко заделаны в фундаменты.

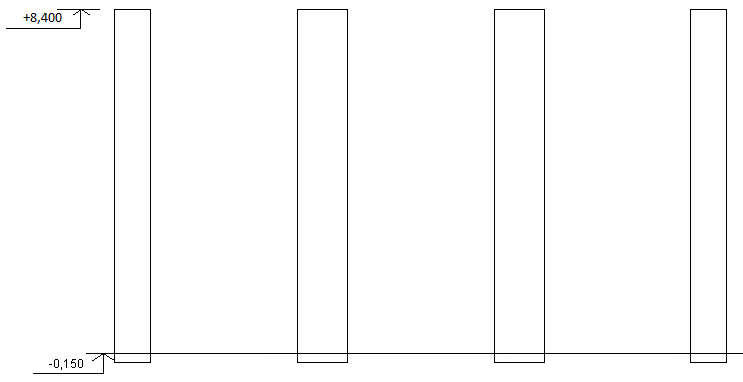

Рис 2.4. Колонны крайнего и среднего рядов

2.4.3 Стропильные конструкции

В здании в качестве несущих элементов принимаем железобетонные балки для плоских покрытий.

По верхнему поясу предусмотрены закладные детали для крепления плит покрытия. Приняты марки : 1БДР12-1 .

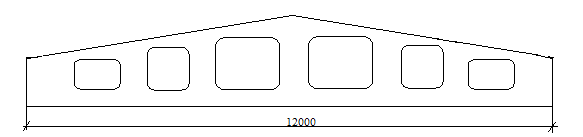

Рис 2.5 Стропильная балка

2.4.4 Стены

В цехе запроектированы наружные стены из легко бетонных пане­лей марки: ПСЛ 24 .Стеновые панели крепят к колоннам каркаса сваркой закладных деталей. Высота 1200 и 1800 конструктивная высота панели

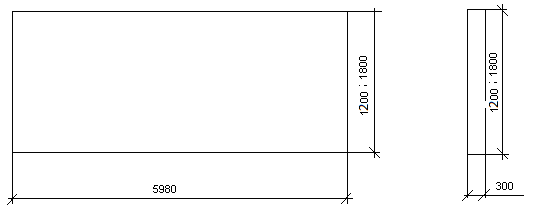

Рис. 2.6 Стеновые панели

2.4.5 Покрытие

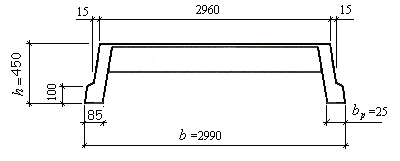

В здании запроектировано утепленное покрытие по ребристым плитам. Плиты покрытия сборные железобетонные марки -1 , которые крепят к фермам при помощи сварки закладных деталей. По плитам укладывают пароизоляцию (толь), утеплитель (мин.ватные плиты ), по которым делают вырав­нивающую стяжку из цементно-песчаного раствора с наклейкой рулонно­го ковра.

Рис. 2.7 Конструкция покрытия = h 300

2.4.6 Полы

В здании в основных производственных участках предусмотрены полы.

Рис. 2.7 Конструкция полов

2.4.7 Окна и двери

Окна

В наружных стенах предусмотрено остекление из оконных стальных панелей по осям «А» и «В», марки ОП1, ОП2

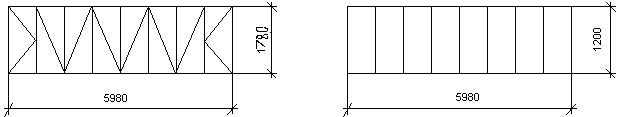

Рис. 2.8. Оконные панели

2.4.8 Ворота

В здании приняты распашные ворота с деревянными полотнами мар­ки ВР 4,2 × 4,2 . Снаружи перед воротами предусмотрены пандусы с уклоном i =1:10

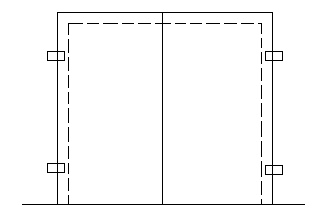

Рис. 2.9. Ворота

2.4.9 Перегородки

В здании не предусмотрены перегородки.

2.5 Спецификация на основные элементы

Таблица 2.3.Спецификация на основные элементы

Марка	Обозначение		Наименование	Кол-во		Масса ед.кг	Приме­чание
1	2		3	4		5	6
Сборные железобетонные элементы
ФБ6-2		Серия 1.415-1	Балка фундаментная		32	1300

Продолжение таблицы 2.3

1	2	3		4	5	6
К 84-15	Серия 1.423-3	Колонна		24	4700	Крайняя.
К 96-18	Серия 1.423-3	Колонна		24	6600	Средняя.
КФ-16	Серия КЭ-01-55	Колонна		6	2150	Фахверка.
2БСО 12-3А	Серия 3.006.1-2.87	Балка покрытия		24	5000
1БДР 12-1	1.462-1-3/89	Балка покрытия		12	5400
	Сер.1.465-3 вып.2	Плита покрытия		141	2600
Сборные бетонные элементы
ПСЛ30	Сер.1432-5 вып.2	Панель стеновая	152		2160	L=6м;h=1,2 м
ПСЛ30	Сер.1432-5 вып.2	Панель стеновая	20		3240	L=6м;h=1,8м
Металлические элементы
ОП1	ГОСТ 21096-75	Панель оконная	18		764.6	h=1,8
ОП2	ГОСТ 21096-75	Панель оконная	40		509.8	h=1,2
ВР 4,2×4,2	Серия 1.435-3	Ворота	4		-
