2.3.2 Теплотехнический расчёт покрытия
Исходные данные |
|
ограждающая конструкция – утеплённое покрытие цеха по ремонту строительных машин ; - расчетная схема |
|
Рис. 2.2. Расчётная схема |
Железобетонная плита покрытия(полка) - 30 мм Пароизоляция (толь) – 3 мм Утеплитель(минераловатная плита) – х мм Цементно-песчаный раствор – 30 мм Изопласт- 8 мм |
Остальные исходные данные те же, что и в расчёте 2.2.1.
Таблица 2.2.Теплотехнические показатели материалов слоев ограждающей конструкции.
Наименование материалов слоёв |
Плотность, γс, кг/м3 |
Коэф-т теплопроводности, А , Вт/м · С0 |
1 |
2 |
3 |
1.Железобетон |
2500 |
1,92 |
2.Толь |
600 |
0,17 |
3.Минераловатные плиты |
300 |
0,087 |
4.Цементно-песчаный раствор |
1800 |
0,76 |
5.Изопласт |
600 |
0,17 |
Определение требуемого сопротивления теплопередаче ограждающей конструкции
(2.4.)
При:
n=
1 ; tв=16
0C;
tн=
-32 0C;
=6
0C;
=8,7
Вт/м2
· С0;
=0,70
м2
·0С/Вт
.
Определение приведенного сопротивления теплопередаче ограждающей конструкции
(2.5.)
При tв= 16 0C; tот.пер.= -4,1 0C; Zот.пер.= 231 сут;
(16-(-4,1)).231
= 46430С
.сут
Приведенное сопротивление теплопередаче ограждающей конструкции определяется по интерполяции, 2,66 м2 0С/Вт
2,5+0,16= 2,66 , табл. 1б[7].
Исходя из условия,
,
к расчёту принимаю
2,66
м2 0С/Вт
Определение толщины утепляющего слоя
R0=
+R1+R2+R3
+ R4
+
(2.6.)
при |
в = 8,7 Вт/м2 0С.; 1 = 0,025 м; 2 = 0,003м; 3 = х м; 4 = 0,03м; 5 = 0,008 м |
н =23 Вт/м2 ·0С ; 1 = 1,92 Вт/м · 0С ; 2 = 0,17 Вт/м ·0С ; 3 = 0,087 Вт/м · 0С ; 4 = 0,76 Вт/м · 0С 5 = 0,17Вт/м 0С |
R0=2,66=
+
+
+
+
+
+
=0,273+
x=2,66-0,273=2,317.0,087=0,20
х=0,2
м
Общая толщина покрытия
0,025+0,003+0,20+0,03+0,008=0,266
м
Принимаю толщину
покрытия
0,266 м
2.4 Принятые конструктивные решения элементов здания
2.4.1 Фундаменты и фундаментные балки
В проектируемом
здании под колонны каркаса принимаем
монолитные железобетонные фундаменты
стаканного типа, глубиной заложения –
1,5 м, изготовленые по песчаной подготовке
толщиной 0,1м. Обрезы фундаментов
расположены на 0,30м ниже у
ровня
чистого пола. Фундаменты приняты марок
: ФС 15.15, ФС 15.13, ФС 13.12
Фундаментные балки принимаем сборные железобетонные марки: ФБ 6-2, ФБ 6-4
Фундаментные балки опирают на бетонные столбики, отметка верха балок - 0,030м. Зазоры между торцами балок бетонируют. Под фундаментные балки не менее 2 штук предусмотрена песчаная подсыпка.
|

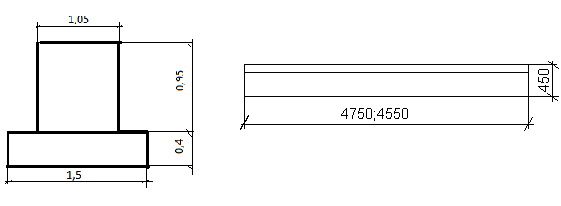

Рис. 2.3. Фундамент и фундаментная балка. |
