3.2. 5 Армирование верхней ступени
Верхняя ступень армируется конструктивно горизонтальными сетками С-2 из арматуры 8АI, устанавливаемыми по высоте через 150 мм, и вертикальными стержнями из арматуры 8АI
4. Организационно-технологическая часть
4.1 Календарный план производства работ
Календарный план строительства это документированная модель строительного производства, в которой устанавливают рациональную, последовательность, очередность и сроки выполнения отдельных видов работ и строительных процессов на каждом объекте и всех объектах, входящих в состав комплекса или в годовую программу СМО.
Календарный план является ведущей составной частью ПОС и ППР.
Назначение календарного планирования - разработка и осуществление наиболее эффективной и технологической увязки работ или группе объектов, выполняемых различными исполнителями при непрерывном и эффективном использовании выделяемых на эти цели трудовых, материальных и технических ресурсов с целью ввода в действие объектов и мощностей в установленные сроки.
Исходными данными для составления календарного плана являются:
- чертежи архитектурно-строительной части;
- чертежи расчетно-конструктивной части;
- объемы строительно-монтажных работ;
- строительный объем здания;
- принятые методы производства работ и механизмы;
- трудоемкость работ и затраты машинного времени;
- этажность, конфигурация и размеры здания;
- возможность разделения здания на захватки;
- нормативная продолжительность строительства.
4.1.1 Ведомость объёма работ
Таблица 4.1 - Ведомость объёмов работ
Наименование работ |
Ед. изм. |
Эскиз, формула подсчёта |
Объём в одном эл. |
Кол-во эл. |
Общий объём |
1 |
2 |
3 |
4 |
5 |
6 |
1.Срезка растительного слоя бульдозером ДЗ-8 |
1000 м2 |
|
8,06 |
1 |
8,06 |
2.Предварительная планировка площадей бульдозером |
1000 м2 |
|
8,06 |
1 |
8,06 |
Продолжение таблицы 4.1
1 |
2 |
3 |
4 |
5 |
6 |
3.Рытьё ям экскаватором обратная лопата
ёмк. ковша 0,4 м3 навымет под
фу Грунт II группы. |
100 м3 |
|
0,208 |
6(фахверк)
24 |
1,248
4,992 |
3.Рытьё ям экскаватором обратная лопата ёмк. ковша 0,4 м3 навымет под фундаменты средних колонн: Грунт II группы. |
100 м3 |
|
0,196 |
24 |
4,704
∑=10,95 |
4.Ручная доработка грунта на глубину до 0,1м. Грунт II группы. |
м3 |
V1=Fф1∙δ V2=Fф2∙ δ V3=Fф3∙ δ |
0,225 0,195 0,156 |
24 24 6 |
5,400 4,680 0,936 ∑=11,016 |
5.Устройство песчаной подготовки под фундаменты δ=100мм |
м2 |
Fф1=1,5∙1,5 Fф1=1,5∙1,3 Fф1=1,3∙1,2
|
2,25 1,95 1,56 |
24 24 6 |
54,000 46,800 9,360 ∑=110,16 |

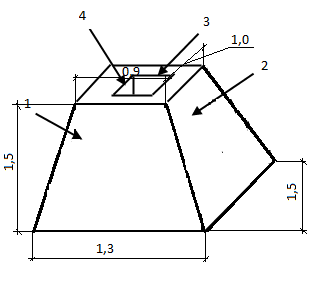

6.Устройство деревянной щитовой опалубки под фундаменты крайнего ряда и колонн фахверка
|
м2 |
Щ1=
Щ2= Щ3= (0,55∙0,6)∙2 Щ4=(0,65∙0,6)∙2 |
7,01 |
30 |
210,30 |
7.Устройство деревянной щитовой опалубки под фундаменты среднего ряда
|
м2 |
|
7,95 |
24 |
190,80
∑=401,10 |
ндаменты
крайних колонн:
∙2
∙2
Продолжение таблицы 4.1
1 |
2 |
3 |
4 |
5 |
6 |
9.Укладка арматурных сеток и каркасов в опалубку колонн -крайнего ряда и фахверк - среднего ряда |
т |
|
0,055
0,119 |
30
24 |
1,65
2,86 ∑=4,506 |
9.Укладка бетонной смеси в опалубку фундаментов под колонны: - крайнего ряда и фахверк - среднего ряда |
м3
|
|
1,87 1,70 |
30 24 |
56,21 40,8 ∑=97,01 |
11.Рытьё траншей под фундаментные балки вручную |
м3 |
|
0,6 |
32 |
19,20 |
10.Монтаж фундаментных балок |
м3/т |
|
0,52/1,3 |
32 |
16,64/41,6 |
12.Бетонирование отдельных мест между фундаментными балками |
м3 |
|
0,33
0,07
|
8
34
|
2,64
2,38 ∑=5,02 |
13.Обратная засыпка пазух котлована: |
100м3 |
|
9,97 |
- |
9,97 |
14.Устройство горизонтальной гидроизоляции из 2-х слоёв рубероида на битуме |
100м2 |
|
0,56 |
|
0,56 |
15.Монтаж колонн: - крайнего ряда |
м3/т |
|
1,68/4,7
|
30
|
50,4/141
|
Продолжение таблицы 4.1
1 |
2 |
3 |
4 |
5 |
6 |
16.То же среднего ряда |
м3/т |
|
2,4/6,6 |
24 |
57,6/158,4 |
16.Заделка стыков колонн с фундаментами
|
м3 |
Крайнего ряда
Среднего ряда
|
0,252
0,294 |
30
24 |
7,56
7,06 ∑=14,62 |
17. Монтаж балок покрытия: пролетом 12м 2БОЭ 12-3А IV 1БДР12-1 |
м3/т |
|
2,0/5,0 2,17/5,4 |
24 12 |
48/120 26,04/64,8 |
18.Сварка стыков балок с колоннами |
м |
|
1,2 |
36 |
43,2 |
19.Монтаж плит покрытия:
|
м3/т |
|
1,07/2,65 |
144 |
154,08/ 381,60 |
20.Заливка швов между плитами цементным раствором (или бетоном) |
м |
|
858 |
- |
858 |
21.Сварочные работы |
м |
|
0,24 |
144 |
34,56 |
22.Монтаж стеновых панелей : ПСЛ 24 h=1,2 м
ПСЛ 24 h=1,8 м
|
м3/т |
|
2,16/2,16
3,24/3,24
|
152
20
|
328,32/ 328,32 64,8/64,8
|
1 |
2 |
3 |
4 |
5 |
6 |
23. Электросварка стыков |
м |
|
0,8 |
172 |
137,60 |
24.Монтаж стальных оконных переплётов:
|
т |
|
0,4
0,3 |
18
40 |
7,2
12 ∑=19,2 |
25.Нарезка и вставка стёкол (3 мм) в стальные переплеты |
м2 |
|
482,40 |
-
|
482,4 |
26.Навеска ворот 2-х створчатых 4,2×4,2 |
м2 |
|
12,6 |
4 |
50,4 |
27.Устройство рулонной кровли 4-х слойной из рубероида на горячей битумной мастике |
100 м2 |
F=37×67 |
24,79 |
- |
24,79 |
28.Устройство щебёночной подготовки под полы 150мм -бетонной 100мм |
100 м2 |
|
23,76
23,76 |
- |
23,76
23,76 |
29.Устройство чистого бетонного пола |
100м2 |
|
23,76 |
- |
23,76 |
30. Конопатка, зачеканка и расшивка швов снаружи здания |
10 м шва |
вертикальная горизонтальная |
32,16 78,30 |
- -
|
32,16 78,30 |
31. Штукатурная обработка швов изнутри здания |
м |
|
627,2 |
-
|
627,2 |
Продолжение таблицы 4.1
Продолжение
таблицы 4.1
1 |
2 |
3 |
4 |
5 |
6 |
32. Отделка парапета оцинкованной сталью |
м2 |
|
61,20 |
- |
61,20 |
33. Простая масляная окраска стен по бетону |
100 м2 |
|
2,52 |
-
|
2,52 |
34. Простая клеевая окраска стен |
100 м2 |
|
9,35 |
-
|
9,35 |
35. Простая клеевая окраска потолков |
100 м2 |
|
33,27 |
-
|
33,27 |
36. Простая масляная окраска стальных ворот
|
100 м2 |
|
1,00 |
- |
1,00 |
37.Маслянная окраска стальных оконных переплетов |
100 м2 |
|
4,82 |
- |
4,82 |
38. Устройство бетонной отмостки вокруг здания |
м2 |
|
204 |
1
|
204
|
40.Кирпичная кладка стен в местах установки ворот |
м3 |
|
8,21 |
- |
8,21 |
