Тема: Стартерні акумуляторні батареї

Практичне заняття 7

Шифр

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

Марка акумуляторної батареї

6СТ – 75

6СТ – 190А

6СТ – 65ЭМ

6ТСТ – 50ЭМС

6СТ – 75ЭР

Таблиця 1. Основні показники і регулювальні дані акумуляторних батарей

(Регулировки тракторов. Под ред. Горбунова м. С. – л.: Колос, 1979, с. 240…242 табл. 36, с. 243 табл.38)

Показники

Акумуляторні батареї

6СТ – 45ЭМ

6СТ – 190А2

6СТ – 60ЭМ

6ТСТ – 50ЭМС

6ТСТ – 75ЭМ

1

2

3

4

5

6

7

1

Трактор (автомобіль), на якому встановлена батарея

ДТ – 75М

КамАЗ – 5320

Т – 40/40М

МТЗ – 80Л/82Л,

Т – 150/ 150К

Т – 130

2

Номінальна напруга, В

12

3

Номінальна ємкість при 20 – годинному режимі розряду і температурі електроліту 25° С на початку розряду, А – год.

45

190

60

50

75

4

Зарядний струм, А

4,5

19,0

6,0

5,0

7,5

5

Кількість електроліту в акумуляторній батареї, л

3,0

13,5

3,8

3,5

5,0

6

Сила струму розряду при стартерному режимі і температурі електроліту – 18° С, А (струм холодної прокрутки)1

135

570

180

150

225

7

Густина електроліту, приведена до температури 15 ° С, для центральних районів, г/ см3:

влітку

взимку

1,27

1,27

1,27

1,27

1,27

1,27

1,27

1,27

1,27

1,27

1 Чисельно дорівнює потроєній ємкості батареї при 20 – годинному режимі розряджання.

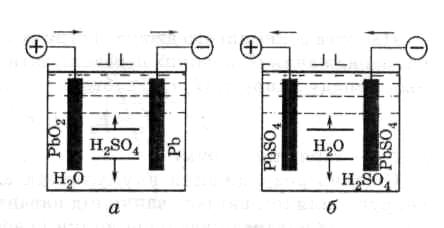

Рис. 17. Схема роботи кислотного акумулятора:

а) заряджання; б) розряджання

(Мельников Д. І. Трактори і автомобілі. – К.: Вища школа, 1978, рис. 84)

Свинцево – кислотний акумулятор складається з бака, в який залито водний розчин сірчаної кислоти (електроліт) і в цей розчин занурені позитивні і негативні пластини. Позитивні пластини зарядженого акумулятора мають перекис свинцю (PbO2), негативні – губчастий свинець Pb. У розрядженому акумуляторі активна маса позитивних і негативних пластин однакова і складається з сірчанокислого свинцю (PbSO4).

У процесі заряджання під дією електричного струму сірчанокислий свинець пластин вступає в хімічну реакцію з електролітом (рис. 84). При цьому активна маса позитивних пластин перетворюється в перекис свинцю, негативних – в губчастий свинець, а концентрація сірчаної кислоти в електроліті підвищується.

Розряджання акумулятора супроводжується вступом сірчаної кислоти (Н2SO4) електроліту в хімічну реакцію з активною масою позитивних і негативних пластин, переходом активної маси пластин у сірчанокислий свинець (PbSO4) і зниженням концентрації сірчаної кислоти в електроліті.

(Мельников Д. І. Трактори і автомобілі. – К.: Вища школа, 1978, с. 106)

Табл. 11б. Особливості конструкції і спряжень акумуляторних батарей
