24. Назначение фонтанной арматуры, основные функции и типоразмеры.
Фонтанная арматура размещена непосредственно вверху скважины и является первым компонентом оборудования, через который проходит жидкость из скважины. Обеспечивая перенос жидких фракций из скважины/в скважину.
Основных функций:
- удерживает вес испытательной колонны;
-обеспечивает спуско-подъемное (возвратно-поступательное) перемещение испытательной колонны. При наличии вертлюга возможно вращение испытательной колонны. Потребность в установке вертлюга определяется типом используемого скважинного испытательного оборудования. Некоторые из применяемых испытательных приспособлений работают при возвратно-поступательном их перемещении в скважине, некоторые при вращательном, а часть приспособлений при сочетании обоих видов перемещений;
- управляет потоком из скважины при помощи фонтанной задвижки;
- обеспечивает подсоединение к линии глушения скважины, с тем, чтобы ее можно было заглушить по завершении испытаний, или в случае аварийных ситуаций. Линия глушения крайне важна для управления давлением в скважине. Управление давлением необходимо при извлечении испытательной колонны из скважины по завершении испытаний и является очень важным элементом обеспечения безопасности. Например, при чрезмерной высоком скважинном давлении, инструментальная колонна может быть извлечена через пол буровой вышки;
-
позволяет спускать в скважину инструмент
через буферную задвижку.

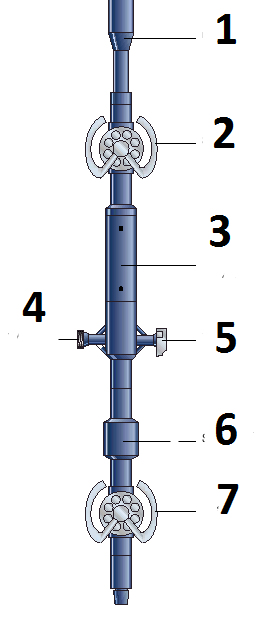

2 ¼ дюймовая фонтанная арматура для испытания скважины состоит из:
- ручной буферной задвижки 2 9/16 дюйма (2);
- узла трубопроводных переводников 2 ¼ дюйма с встроенным отказобезопасным клапаном (3) золотникового типа с дистанционным управлением;
- вертлюгом фонтанной головки диаметром 2 ¼ (6);
- независимой коренной задвижкой 2 9/16 дюйма (7).
(1)-Подъемный переводник,(4)-Линия глушения,(5)-Трубопровод.
3
1/8 и 3/16 дюймовая фонтанная арматура
для испытания
Состоит из:
- узла фонтанной арматуры;
- буферной задвижки (4);
- двух задвижек на боковых линиях, одна из которых с гидравлическим приводом (на линии притока);
- независимой коренной задвижки (8);
- вертлюга фонтанной арматуры (7);
-транспортировочной рамы.
(1)-Подъемный переводник,(2)-Задвижка линии глушения,(3)-Линия глушения,(5)-Привод задвижки линии притока,(6)-Линия притока.
25. Штуцерный манифольд. Назначение, функционирование в процессе испытания скважин.
Штуцерный манифольд предназначен для регулирования потока жидкости из скважины за счет уменьшения напорного давления и обеспечения постоянного значения дебита в технологическое наземное оборудование. При испытании скважины, на манифольде должно быть достигнуто критическое значение потока (при котором величина давления за штуцером составляет примерно половину входного давления). При критическом значении потока изменения давления и дебита за манифольдом не оказывают влияния на давление и дебит в стволе скважины.
Штуцерный манифольд состоит из задвижек и арматуры, скомпонованных для направления потока в одну из двух штуцерных коробок. Одна коробка является штуцером с переменным сечением, вторая с постоянным. Установка штуцера с постоянным сечением выполняется вворачиванием откалиброванной пробки штуцера. Размеры отверстия пробки имеют обычно градуировку в 1/64 д. (0,4 мм), что позволяет обеспечить параметры потока, указанные для конечной стадии испытания. Штуцер с постоянным сечением может заменяться в процессе эксплуатации во время прохождения потока через штуцерную коробку с изменяемым сечением. Изменяемый штуцер имеет проходное сечение с изменяемой геометрией, которая может легко меняться без необходимости изолирования (перекрывания) штуцерной коробки. Для случаев, когда известны размеры проходного сечения и давление перед элементом при критическом значении расхода, можно определить параметры потока во время промывки скважины.
Функционирование
Поток из скважины направляется на штуцер с переменными сечением. Сечение штуцера увеличивается до достижения указанного в технических условиях давления потока из скважины. После этого, в коробке штуцера с постоянным сечением устанавливается штуцерная пробка – при этом ее размер соответствует считываемому значению (в баррелях) на штуцере с переменным сечением для заданного давления потока в устье скважины. После этого поток пропускается через штуцер с постоянным сечением при заданной интенсивности отдачи.

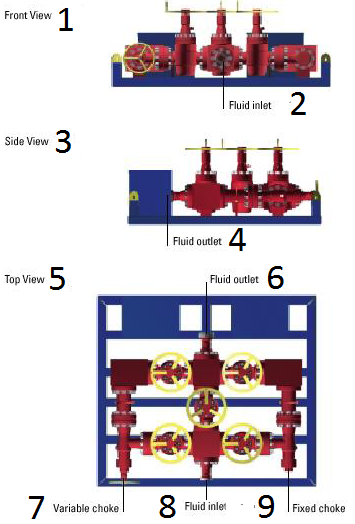

Ш
туцерный
манифольд (вид с трех сторон)
(1)- Вид спереди
(2)- Впуск жидкости
(3)- Вид сбоку
(4)- Выпуск жидкости
(5)- Вид сверху
(6)- Выпуск жидкости
(7)- Регулируемый штуцер
(8)- Впуск жидкости
(9)- Сменный штуцер (фиксированного размера)
