1. Выбрать структурную схему (число, тип и мощность главных трансформа­торов и автотрансформаторов связи)

   1. Расчет нагрузки на гэс для зимы, лета и паводка

Тип генератора на ГЭС: СВ-1500/170-96

Таблица 1-Параметры генератора

Тип	Рном,	Uном,	cosφном	X"d,	Та,	Кол-
	МВт	кВ		о.е.	с	во
СВ-1500/170-96	100	13,8	0,9	0,22	0,24	3

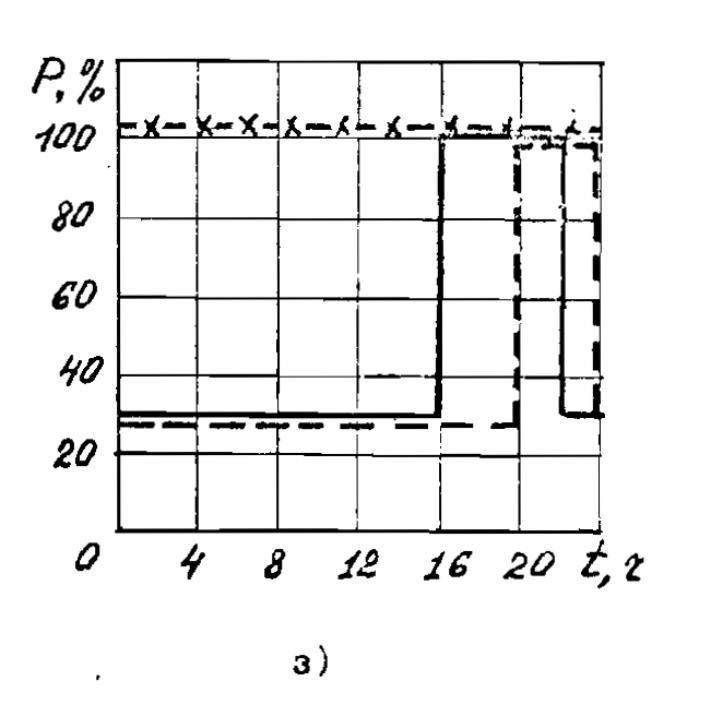

По заданным графикам нагрузки ГЭС, определяем численное значение нагрузки для зимы, лета и паводка.

Так для промежутка времени ∆t=0-16 (для зимы) имеем следующую выработку на ГЭС:

Для других периодов времени ∆t(для зимы, лета и паводка) выработка ГЭС рассчитывается аналогично. Результаты представлены в таблицах 2,3,4.

Таблица 2-График выработки ГЭС для зимнего периода.

∆t, ч	0-16	16-22	22-24
Рвыр, МВт	90	300	90
Qвыр, МВАр	43,56	145,2	43,56

Таблица 3-График выработки ГЭС для летнего периода.

∆t, ч	0-20	20-24
Рвыр, МВт	90	300
Qвыр, МВАр	43,56	145,20

Таблица 4-График выработки ГЭС для периода паводка.

∆t, ч	0-24
Рвыр, МВт	300
Qвыр, МВАр	145,20

Далее определяем загрузку агрегатов ГЭС для каждого периода года.

Для зимнего периода ∆t=0-16 ч:

Для летнего периода ∆t=0-16 ч:

Для периода паводка ∆t=0-16 ч:

Далее проводим аналогичный расчет для остальных интервалов времени ∆t. Результаты представлены в таблице 5.

Таблица 5- Загрузка агрегатов ГЭС

∆t, ч	0-16	16-20	20-22	22-24
Зима	1	3	3	1
Лето	1	1	3	3
Паводок	3	3	3	3

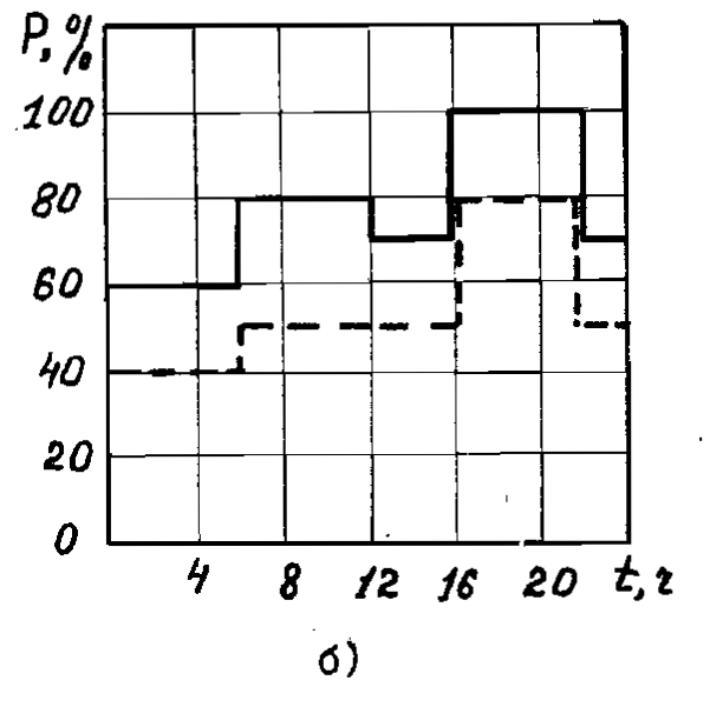

По заданному графику нагрузки сети НН, определим нагрузку на ГЭС.

Так для промежутка времени ∆t=0-6 (для зимы) имеем следующую нагрузку в сети НН:

=10,8*0,6=6,48 МВт

Аналогичный расчет производиться для остальных интервалов времени ∆t, а также для летнего периода. Результаты расчета представлены в таблице 6.

Таблица 6-Нагрузка в сети НН.

Зима
∆t, ч	0-6	6-12	12-16	16-22	22-24
Рнн, МВт	6,48	8,64	7,56	10,8	7,56
Qнн, МВАр	3,14	4,18	3,66	5,23	3,66
Лето
∆t, ч	0-6	6-12	12-16	16-22	22-24
Рнн, МВт	4,32	5,4	5,4	8,64	5,4
Qнн, МВАр	2,09	2,61	2,61	4,18	2,61

Далее распределяем нагрузку сети НН между работающими агрегатами на интервале ∆t.

Так для интервала времени ∆t=0-6 ч (для зимы) имеем следующее распределение нагрузки между агрегатами:

Аналогичный расчет проводим для остальных интервалов времени ∆t, а также для летнего периода и для паводка. В период паводка нагрузку в сети НН принимаем как для зимнего периода. Результаты расчета сведены в таблицу 7.

Таблица 7-Нагрузка сети НН на 1 агрегат.

Зима
∆t, ч	0-6	6-12	12-16	16-20	20-22	22-24
Рнн, МВт	6,48	8,64	7,56	3,6	3,6	7,56
Qнн, МВАр	3,14	4,18	3,66	1,74	1,74	3,66
Паводок
∆t, ч	0-6	6-12	12-16	16-20	20-22	22-24
Рнн, МВт	2,16	2,88	2,52	3,6	3,6	2,52
Qнн, МВАр	1,05	1,39	1,22	1,74	1,74	1,22
Лето
∆t, ч	0-6	6-12	12-16	16-20	20-22	22-24
Рнн, МВт	4,32	5,4	5,4	8,64	2,88	1,8
Qнн, МВАр	2,09	2,61	2,61	4,18	1,39	0,87
