Равновесные данные
Равновесные данные (1, с. 167):
x |
0,0 |
2,0 |
4,0 |
6,0 |
8,0 |
10,0 |
15,0 |
20,0 |
30,0 |
40,0 |
50,0 |
60,0 |
70,0 |
80,0 |
90,0 |
95,0 |
100,0 |
y |
0,0 |
13,4 |
23,0 |
30,4 |
36,5 |
41,8 |
51,7 |
57,9 |
66,5 |
72,9 |
77,9 |
82,5 |
87,0 |
91,5 |
95,8 |
97,9 |
100,0 |
t |
100,0 |
96,4 |
93,5 |
91,2 |
89,3 |
87,7 |
84,4 |
81,7 |
78,0 |
75,3 |
73,1 |
71,2 |
69,3 |
67,5 |
66,0 |
65,0 |
64,5 |
1)По равновесным данным строим диаграмму у=f(х) и t=f(х,у) для смеси ацетон-бензол.

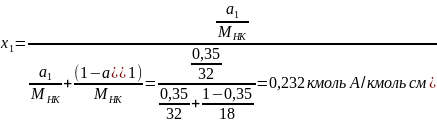

2)Пересчитываем известные концентрации а0, а1, а2 в х0, х1, х2.
М
1
= 32 кг/кмоль (2, с. 541, табл. XLIV)
М2 = 18 кг/кмоль (2, с. 541, табл. XLIV)
а1 = 35% масс.
а2 = 99,5% масс.
а0 = 0,5% масс.
Пересчет концентраций
Определение средних мольных концентраций жидкости и пара в верхней и нижней частях колонны
По диаграмме x-y определяется что каждому составу жидкости соответствует свой равновесный состав пара. Мы определяем равновесные концентрации паровой фазы смесей
x0=0.00281 кмоль А/кмоль см
x1=0.231 кмоль А/кмоль см
x2=0.991 кмоль А/кмоль см
Средние концентрации жидкости и пара рассчитываются
Верх колонны
Низ колонны
Определение средних молярных составов жидкости и пара в верхней и нижней частях колонны
Верхняя часть колонны
Нижняя часть колонны
Относительный мольный расход питания
=
=4,30
кг/с
3)Расчет минимального флегмового числа:
По диаграмме у-х:
y1Р=0,610
4)Расчет рабочего флегмового числа:
5)Расчет отрезка «b» для построения рабочей линии укрепляющей части колонны:
6)Построение рабочей линии на диаграмме y-x и определении числа теоретических тарелок:
nТукр=11
nТотг=5
7)Расчет КПД тарелок:
По диаграмме t-x,y:
t0=99.2 0C
t1=80.3 0C
t2=64.6 0C
При этой температуре давление насыщенных паров компонентов (2, с. 565, рис. XIV)
2591
мм рт ст
739
мм рт ст
1373
мм рт ст
360
мм рт ст
763 мм рт ст
мм рт ст
Коэффициент относительной летучести:
Вязкость жидкой смеси:
Вязкость компонентов смеси (2, с. 516, табл. IX):
μА(0)=0,198 сП
μВ(0)=0,283 сП
μА(1)=0,258 сП
μВ(1)=0,356 сП
μА(2)=0,321 сП
μВ(2)=0,441сП
Определяем КПД тарелок по диаграмме (2, с. 323, рис. 7.4):
(по диаграмме О’Коннела)
η0=f(α0*μ0)=f(3,51*0,283)=f(0,993)=0,479
η1=f(α1*μ1)=f(3,82*0,33)=f(1,259)=0,451
η2=f(α2*μ2)=f(4,14*0,323)=f(1,332)=0,445
Таким образом
0,458
8)Расчета числа действительных тарелок:
ny = 24,1 следовательно тарелок 25
no = 10,9 следовательно тарелок 11
nобщ = 25+11=36
