10. Разбивка вертикальных кривых

При проектировании трассы переломы продольного профиля сопрягают вертикальными круговыми кривыми. Это необходимо для того, чтобы обеспечить видимость для встречных автомобилей.

На трассах автомобильных дорог проектируемый радиус зависит от категории дороги и от характера сопрягаемых уклонов, согласно СНиП 02.05.02-85 минимальный радиус выпуклых кривых 5000 м, вогнутых кривых 2000м.

Для расчета вертикальной кривой необходимы следующие элементы (рис.17):

1. Тангенс вертикальной кривой

2. Длина вертикальной кривой

3. Биссектриса вертикальной кривой

Угол поворота β вычисляется по формуле:

β= arctg(i₂ - i₁)

i₁

i₁-i₂

i₂

i₁-i₂

Рис.3. Элементы вертикальной кривой

Результаты вычислений для разбивки вертикальных кривых занесены в табл.9.

Таблица 9

№	Уклоны			Вид вертикальной кривой		R		T		K		Б
	i1	i2	i
1	-0,0332	0,0588	-0,0256		Выпуклая		5000		64,00		128,00		0,41
2	-0,0168	0,0104	0,0272		Вогнутая		2000		27,20		54,00		0,18
3	0,000	0,0264	0,0264		Вогнутая		2000		26,40		52,80		0,17

11.Составление поперечного профиля

Для характеристики поперечного уклона местности разбиваем поперечники в левом и правом направлениях, 5 и 10 метров.

Поперечником называется, пересекающая трассу линия местности, отметки характерных точек которой нужно определить.

Поперечники служат для характеристики местности в перпендикулярном к трассе направлении. Направление и длина поперечника определяются характером местности.

В нашем случае проектируем 4 поперечника: на ПК38+50, ПК41+38, ПК44, ПК45. В зависимости от того, выше или ниже проектная линия находится относительно «черного профиля», определяем тип необходимых работ (выемка или насыпь).

Профиль строится в одном масштабе для горизонтальных и вертикальных расстояний, т.е. в М 1:200 (см. прил.3).

При построении поперечного профиля, согласно существующим нормативам принимают поперечный уклон проезжей части дороги равным 0,040. Это значит, что ось земляного полотна должна возвышаться над его бровками на величину 0,2 м.

12.Вычисление объема земляных работ

Для подсчета объема земляных работ между смежными поперечными профилями пользуемся формулой:

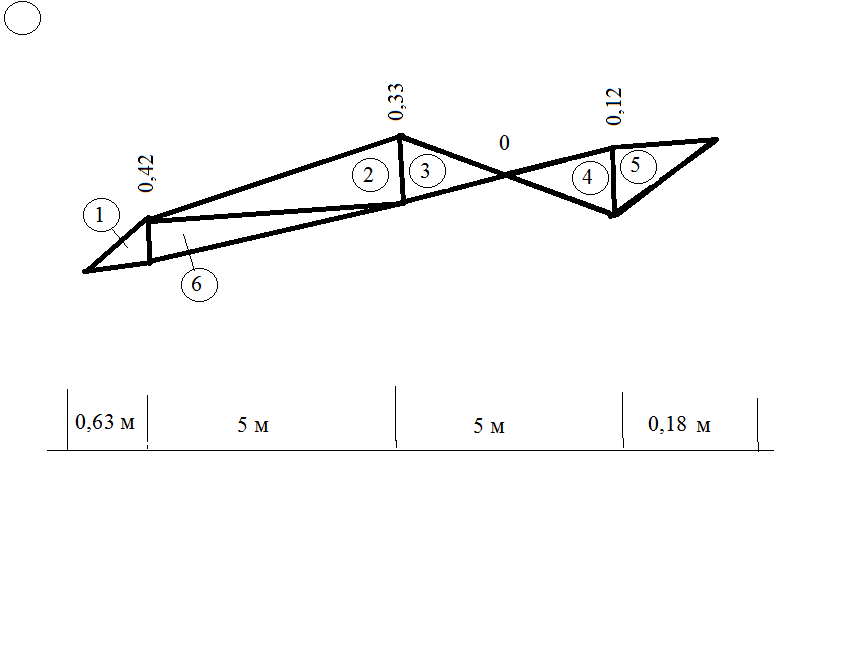

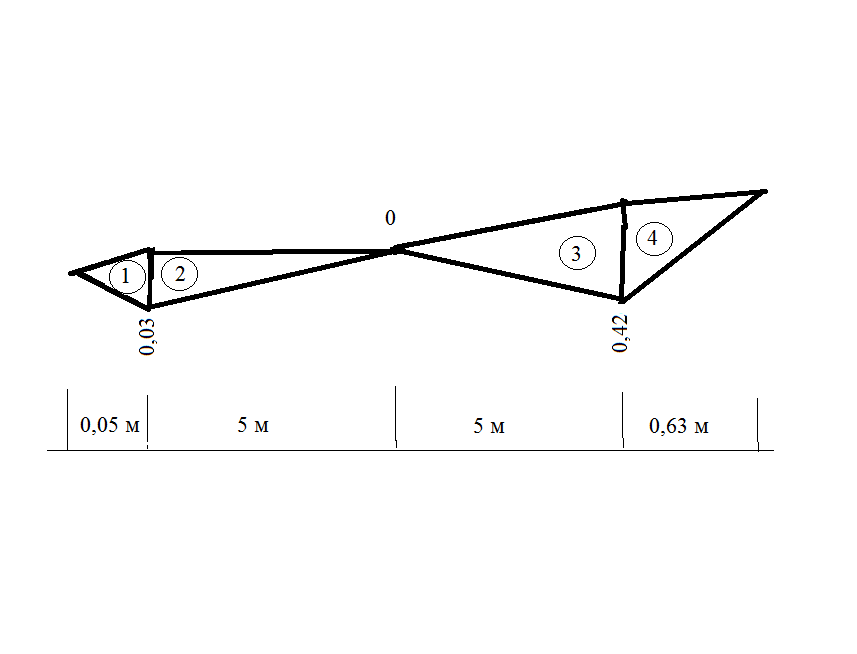

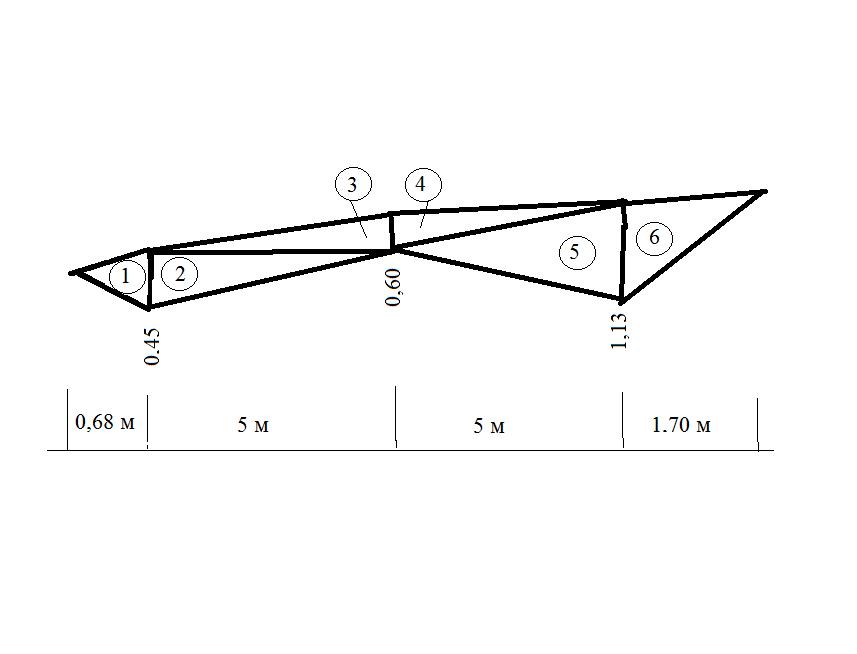

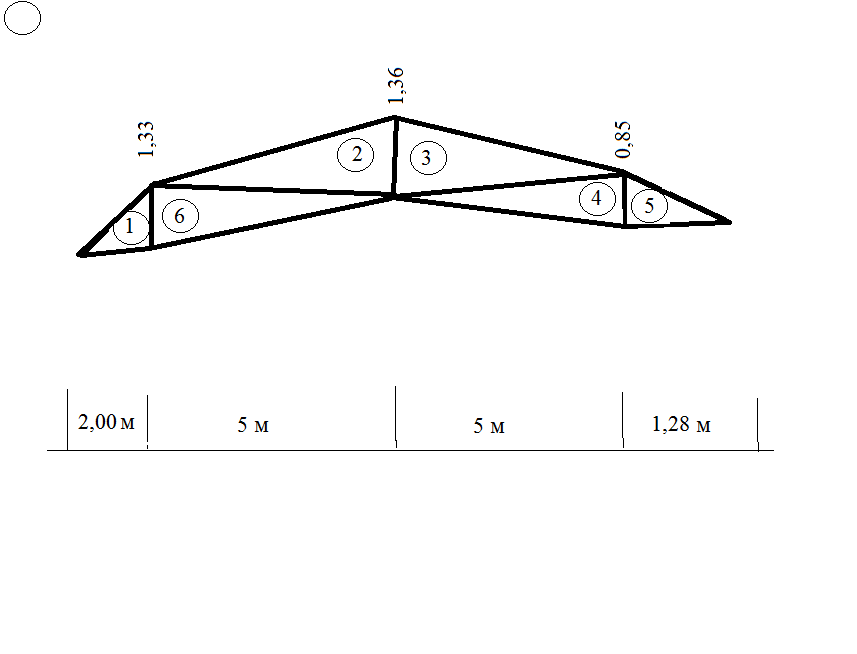

где , - площади поперечных сечений насыпи (или выемки), определенные графическим или механическим способом; - расстояние между поперечными профилями. Применив, графический способ, для вычисления площади насыпи на ПК2 и ПК3, и площади выемки на ПК7 и ПК8 получим:
