5.Лист согласования
После выбора наилучшего варианта трассы, для заказчика составляется лист согласования. В нашем случае трасса пересекает шоссе (ширина проезжей части 5 м, общая ширина дороги 8 м, материал покрытия - булыжник), железную дорогу, реку Андога, также она проходит через лес. Необходимо провести согласование: с дорожными службами, с лесным хозяйством, с администрацией Коровино, Демидово, Ивановки, с железнодорожным управлением.
Также одновременно с согласованием проводим инженерные изыскания, сбор материалов - информацию о гидрогеологическом строении местности, о режиме рек и основные характеристики климата.
6.Вычисление элементов круговой кривой
На спрямленной трассе размещают главные точки кривых и прямые вставки и разбивают пикетаж. Пикеты разбивают через каждые 100 м. Кроме пикетов отмечают плюсовые точки, т.е. характерные перегибы местности и границы пересекаемой трассой ситуации.
При подходе к углу поворота производят вставку кривой и пикетаж считают по кривой.
По измеренному углу поворота трассы Q и назначенному в зависимости от условий местности и категории дороги радиусу закругления R вычисляются элементы кривой:
1.
Тангенс:
;
2.
Круговая кривая:
;
3.
Биссектриса:
;
4.
Домер:
.

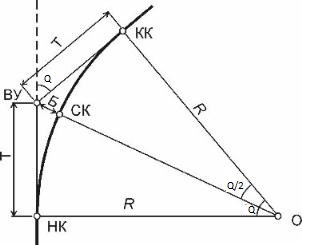

Рис.1. Элементы круговой кривой
Вычисления элементов кривых представлены в табл.6
Таблица 6
-
№
R,м
Q
Т, м
К, м
Б, м
Д, м
1
450
23°55'29"
95,34
188,43
10,05
2,25
2
250
25°04'33''
55,60
109,41
6,11
1,79
3
2000
7°07'10"
124,42
248,52
3,87
0,32
4
1200
31°12'48''
335,20
653,73
45,94
16,67
Затем подсчитывается пикетажное наименование начала кривой (НК) и конца кривой (КК):
НК=ВУП-Т;
КК=НК+К;
Контроль: КК=ВУП+Т-Д;
Для нахождения середины кривой, измеренный угол делится пополам и по этому направлению откладывается длина биссектрисы. Пикетажное наименование середины кривой вычисляется по формулам:
СК=НК+0,5К;
СК=КК-0,5К.
Вычисления пикетажных значений главных точек представлены ниже:
Элементы кривой 1:
НК=ВУП - Т = ПК13+86 – 95,34 = ПК12+90,66
КК=НК + К = ПК12+90,66 + 188,43 = ПК14+79,09
Контроль: КК=ВУП + Т – Д = ПК13+86 + 95,34 – 2,25 = ПК14+79,09
СК=НК + 0,5К = ПК12+90,66 + 0,5*188,43 = ПК13+84,9
СК=КК – 0,5К = ПК14+79,09 – 0,5*188,43 = ПК13+84,9
Элементы кривой 2:
НК=ВУП - Т = ПК17+77 – 55,60 = ПК17+21,40
КК=НК + К = ПК17+21,40 + 109,41 = ПК18+30,81
Контроль: КК=ВУП + Т – Д = ПК17+77 + 55,60 – 1,79= ПК18+30,81
СК=НК + 0,5К = ПК17+21,40+ 0,5*109,41 = ПК17+76,11
СК=КК – 0,5К = ПК118+30,81– 0,5*109,41 = ПК17+79,11
Элементы кривой 3:
НК=ВУП - Т = ПК34+16– 124,42 = ПК32+91,58
КК=НК + К = ПК32+91,58+ 248,52 = ПК35+40,10
Контроль: КК=ВУП + Т – Д = ПК34+16 + 124,42 – 0,32 = ПК35+4010
СК=НК + 0,5К = ПК32+91,58+ 0,5*248,52 = ПК34+15,84
СК=КК – 0,5К = ПК35+40,10– 0,5*248,52 = ПК34+15,84
Элементы кривой 4:
НК=ВУП - Т = ПК41+13 – 335,20 = ПК37+77,80
КК=НК + К = ПК37+77,80+ 653,73 = ПК44+31,53
Контроль: КК=ВУП + Т – Д = ПК41+13+ 335,20 – 16,67 = ПК44+31,53
СК=НК + 0,5К = ПК37+77,80+ 0,5*653,73 = ПК41+04,67
СК=КК – 0,5К = ПК44+31,53– 0,5*653,73 = ПК41+04,67
Так как при трассировании пикетаж разбивается не по кривой, а по касательным к ней, то, чтобы не иметь ошибок в отметках точек закруглениях, особенно на местности со значительным поперечным уклоном, возникает необходимость выноса точек с касательных на кривую. Вынос пикетов на кривую производится способом разбивки кривых ординатами от тангенсов. Координаты вычисляются по формулам:
где
Затем по линии тангенса от точки НК откладывается величина x и по перпендикуляру, восстановленному из найденной точки к касательной, величина y, и определяется положение пикета на кривой.
