Робота короткозамикача.
Привід ПРК-1 являє собою шафу, всередині якої розміщено привідний механізм. Привід короткозамикача призначений для включення короткозамикача від засобів захисту чи місцевого керування. В привід ПРК-1 вмонтовано три реле типу РТМ (для типовиконання УХЛ1-два) і один електромагніт ввімкнення, що працює від допоміжного джерела напруги. Основними частинами привода є : механізм розчеплення, вузол вихідного вала, штовхач, механізм перемикання комутуючих пристроїв.
В основі короткозамикача розміщено вал, що встановлений в підшипниках, дві вмикачі пружини з регулюванням натягу, що з’єднані з основою і важелями вала короткозамикача, а також гідравлічний буфер.
Нормальне положення короткозамикача вимкнене. При цьому ніж відведений від нерухомого контакта на розрядну відстань, а вмикаючі пружини розтягнуті. Таке положення ножа короткозамикача фіксується защіпкою. При вимкненому короткозамикачі вал привода намагається повернутися за годинниковою стрілкою, але цьому перешкоджає защіпка. При подачі сигналу замикається коло вимикаючого електромагніта миттєвої дії через пристрої релейного захисту чи контакти ключа управління. Привід короткозамикача вивільняє ніж, який під дією пружини входить в нерухомий контакт, створюючи коротке замикання на землю. Вимикають короткозамикач вручну.
Для ввімкнення короткозамикача замикають коло вмикаючого електромагніту чи кола блокуючого реле відповідно через пристрої релейного захисту чи контакти ключа керування. В обидвох випадках планка прокручується і натискає на утримуючу стійку (на стійку опирається планка серповидного важеля).
Серповидний важіль падає і вдаряє по нижньому кінцю фіксуючої защіпки, що вивільняє важіль, котрий жорстко з’єднаний з валом привода. Вал привода вільно обертається, короткозамикач вмикається під дією пружин.
Для вимкнення короткозамикача на руків’я його привода одягають втулку і провертають до упирання проти годинникової стрілки. При обертанні руків’я за годинниковою стрілкою важелем захоплюється важіль, який в кінці ходу фіксується защіпкою. Разом з важелем повертається жорстко з’єднаний з ним вал, що передає через систему важелів і тяг зусилля на вимкнення короткозамикача. Одночасно привід готується до ввімкнення за рахунок повороту важеля (він повертається одночасно з важелем при обертанні руків’я привода за годинниковою стрілкою до його упирання в планку, піднімання вверх і защіпування серповидного важеля роликом утримуючої стійки.

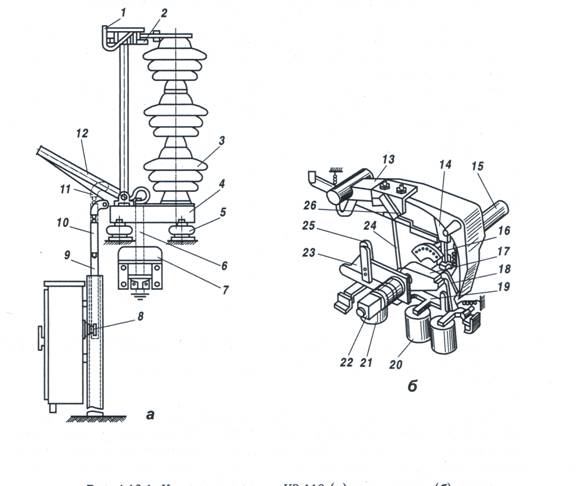

Короткозамикач типу кз-110 (а) і його привід (б) 1-екрануюче кільце; 2- нерухомий контакт; 3- колонка; 4-зварна рама; 5- ізолятор; 6- шина, для з’єднання ножа короткозамикача з землею;
7- трансформатор струму; 8 – привід; 9 і 24 - тяги;10 - ізолююча вставка; 11,13,17,23 і 25 - важелі; 12-ніж; 14,19 і 26 - планки;15 - вал; 16 - утримуюча стійка; 18-защіпка; 20-вимикаючий електромагніт; 21-блокуюче реле;22-втулка.
