Відокремлювачі – призначені  для автоматичного вимкнення пошкодженої ділянки лінії чи трансформатора після штучно створеного короткого замикання в безструмову паузу, а також для вимкнення і ввімкнення ділянок схеми, що знаходяться без напруги, вимкнення і ввімкнення індуктивних струмів неробочого ходу трансформаторів і ємнісних струмів ненавантажених ліній. Відокремлювачі застосовують на відгалужувальних підстанціях з спрощеною схемою без вимикачів зі сторони  високої напруги. Відокремлювачі виготовляються  у вигляді однополюсних комутаційних апаратів з двома  опорно-стрижневими ізоляційними колонками, які збираються на базі рам роз’єднувачів в 3-х фазному виконанні  з спільним приводом управління. В окремих випадках відокремлювачі збираються в однофазному виконанні з пофазними приводами управління.

Відокремлювачі виконані у вигляді однополюсних апаратів з двома опорно-поворотними ізоляційними колонками. Поворот ножів при оперуванні ним здійснюється в горизонтальній площині на кут 90°.

Зусилля від привода на ввімкнення відокремлювача передається через систему важелів. Відокремлювач вмикають вручну, а вимикають дистанційно ключем управління  і автоматично від дії засобів релейного захисту. Конструктивно існують відокремлювачі, в яких передбачені заземляючі ножі. Відокремлювач - це електричний апарат, що складається з:

• рами - зварна конструкція, з швелерів, на кінцях яких закріплено чавунну основу;

• колонок, які повертаються на підшипниках в основі;

• контактних ножів, з контактними виводами;

• міжколонкових тяг, що з’єднують полюси;

• привода;

Відокремлювачі з приводом ШПО(М) забезпечують автоматичне вимкнення і ручне ввімкнення при:

• висоті встановлення над рівнем моря не більше 1000 м;

• верхньому робочому значенні температури навколишнього повітря плюс 40°С;

• нижньому робочому значенні температури навколишнього повітря мінус 60°С.

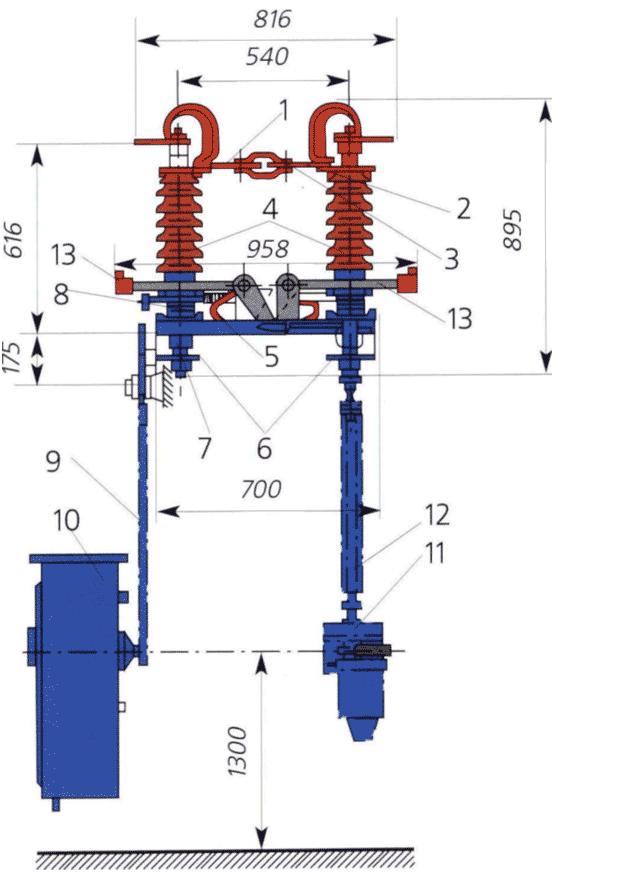

Відокремлювач типу ОДЗ-2-35 і його привід  1 і 3-ножі; 2 - контактна система; 4 - колонки (ізолятори фарфорові) ;                        5–вимикаюча пружина;6 - підшипники; 7 - рама; 8-важіль;9 - тяга;10 - привід відокремлювача;11 - привід заземляючих ножів;12 - трубчата тяга;13 - заземлюючі ножі.

Короткозамикачі – електричні апарати, що призначені  для створення штучного короткого замикання на землю в мережах напругою 35-110 кВ з метою спричинення вимкнення вимикача, встановленого на початку лінії, при пошкодженнях всередині зони дії захисту силових трансформаторів, що приєднані до мережі без вимикачів. Короткозамикачі (далі КЗ)  напругою 110 кВ виготовляються в однополюсному виконанні, а короткозамикачі  на напругу 35 кВ виготовляються в двополюсному виконанні, тобто встановлюються у двох фазах.

Короткозамикач - електричний апарат, що працює спільно з відокремлювачем. При ввімкненні короткозамикача створюється  штучне однофазне на ПЛ-110 кВ чи двохфазне на ПЛ-35 кВ коротке замикання, внаслідок чого вимикаються живлячі лінії вимикачем, що встановлений  на її початку. В момент безструмової паузи відокремлювачем від’єднується  пошкоджена ділянка електрозлагоди в зоні  дії захисту, а  після вимкнення відокремлювача живляча лінія повторно вмикається в роботу дією АПВ.

Тривалість протікання струму термічної стійкості для КЗ – 35 кВ – не більше      4 с, для КЗ-110 кВ – не більше 3 с.

Короткозамикач - це електричний апарат, що складається з:

• основи - зварної рами, що виготовлена з швелера;

• колонки, що складається  з ізоляторів відповідного класу напруги;

• нерухомого контакта з виводом для приєднання до заземляючого  спуску;

• заземляючого ножа, зі знімною контактною пластиною;

• шини, що з’єднує ніж КЗ з землею;

• ізолюючої вставки;

• привода.
