Високовольтні комутаційні апарати

Роз'єднувач – комутаційний апарат, що забезпечує замикання і розмикання електричного кола без струму або із незначним струмом, при якому на його контактах не виникає відкритої електричної дуги. Він використовується для створення видимого розриву.

У роз'єднувача дугогасильний пристрій відсутній. В цих умовах дуга, що виникає на контактах, гаситься в результаті її розтягування ножем рухомого контакту і силовими потоками; залежить від вимикаючого струму і напруги мережі. Навіть при відносно невеликих вимикаючих струмах виліт дуги такий, що може призвести до перекидання дуги на сусідні фази і заземляючі частини і до виникнення міжфазного КЗ або замикання на землю. Тому роз'єднувачі застосовуються для комутації раніше знеструмлених за допомогою вимикача дільниць кола, для перемикання в нормальних умовах приєднань розподільчого пристрою з однієї вітки на іншу без переривання струму і для комутації незначних струмів намагнічення силових трансформаторів та зарядний струм повітряних і кабельних ліній.

Роз'єднувачами забороняється відключати струми навантаження, так як контактна система їх не має дугогасильних пристроїв і у випадку помилкового вимкнення струмів навантаження виникає стійка дуга, яка може привести до міжфазного КЗ і несчасних випадків з обслуговуючим персоналом.

Однак для спрощення схем електроустановок допускається використовувати роз'єднувачі для виконання таких операцій:

- ввімкнення і вимкнення нейтралей трансформаторів і заземляючих дугогасячих реакторів в колах замикання на землю:

- замикання зарядного струму шин та обладнання всіх напруг (окрім батарей конденсаторів) на землю;

- комутації струму навантаження до 15 А триполюсними роз'єднувачами зовнішньої установки напругою до 10 кВ, (перед операцією роз'єднувачем коло повинно бути розімкнуте вимикачем).

До роз’єднувачів пред'являються такі основні вимоги:

1. наявність видимого розриву електричного кола;

2. наявність відповідного рівня термічної і електродинамічної стійкості, що запобігає відкиданню і зварювання контактів, а також руйнування елементів конструкцій роз'єднувача при наскрізних струмах КЗ;

3. надійна робота ізоляції при тривалій дії робочої напруги і перенапругах в несприятливих атмосферних умовах.

4. чітке вмикання і вимикання та сувора фіксація рухомого контакту у ввімкненому і вимкненому положеннях в иайнесприягливіших умовах експлуатації;

5. блокування роз'єднувача з вимикачем для запобігання операцій комутування електричних кіл під навантаженням.

Роз'єднувачі за кількістю полюсів можуть бути одно- і триполюсні, за родом установки - для внутрішніх і зовнішніх установок, за конструкцією - рублячого, поворотного, кочущогося, і підвісного типів. За способом установки розрізняють роз'єднувачі з горизонтальним і вертикальним розміщенням ножів.

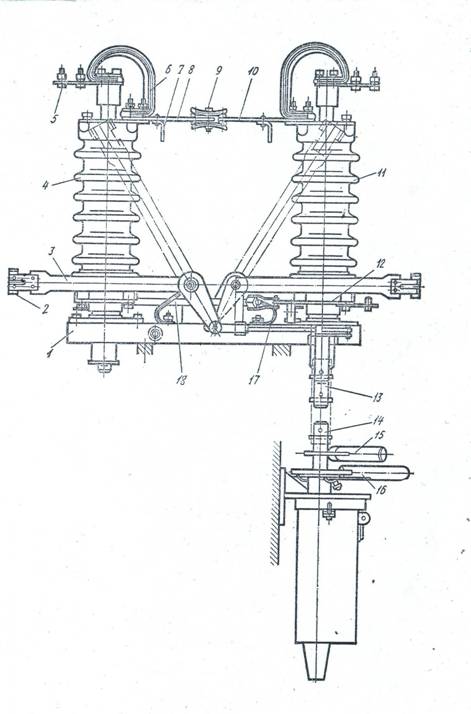

Роз’єднувач горизонтально поворотного типу РНДЗ-35 1-рама;  2, 7-контакти заземляючих ножів;  3- заземляючі ножі; 4,11-ізолятори;

5- затискачі для приєднання ошиновки РУ;  6- мідні гнучкі  стрічки; 8;10- ножові рухомі контакти; 9- контактні ламелі;12-важелі;13-вісь крайнього ізолятора;

14-вертикальна вісь;15- ручка головних ножів; 16- ручка заземляючих ножів;

17-гнучкий зв'язок .

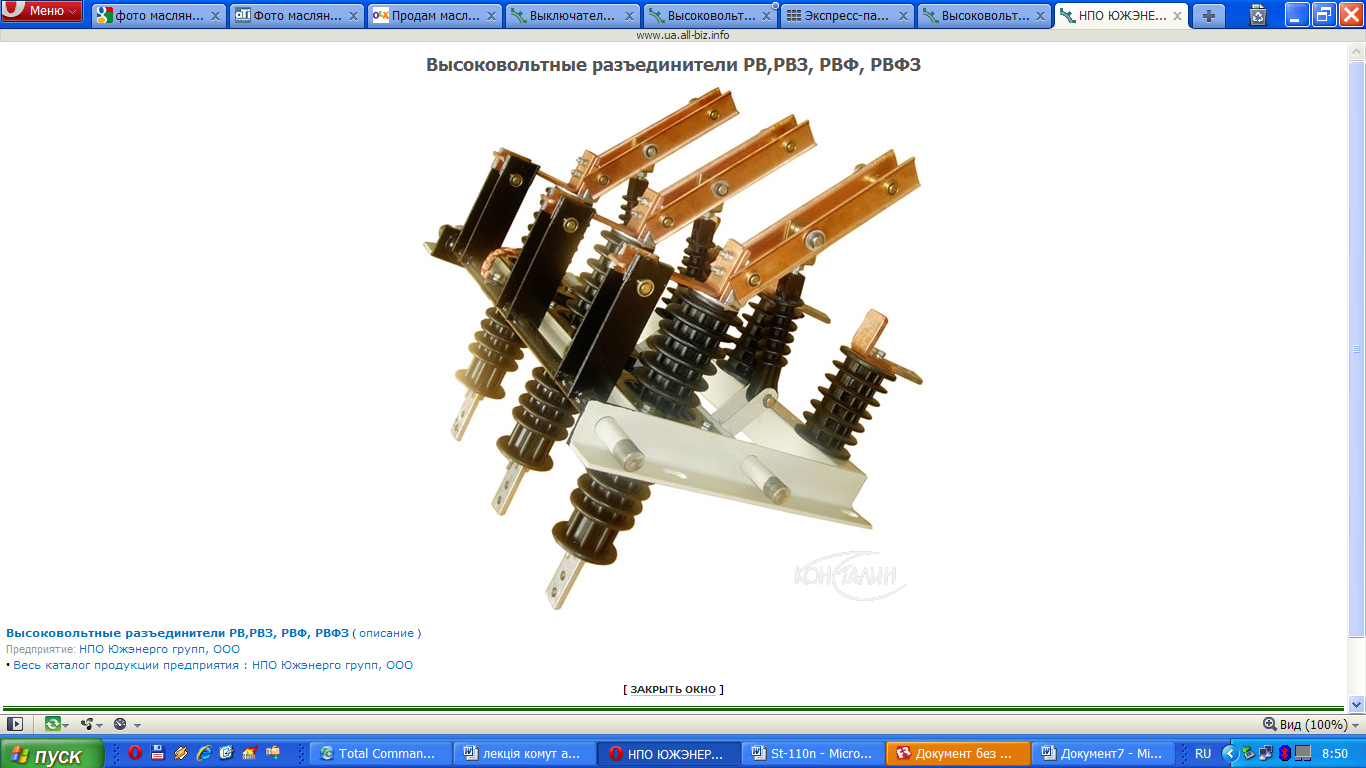

Зовнішній вигляд роз’єднувача внутрішньої установки рублячого типу на напругу 35 кВ

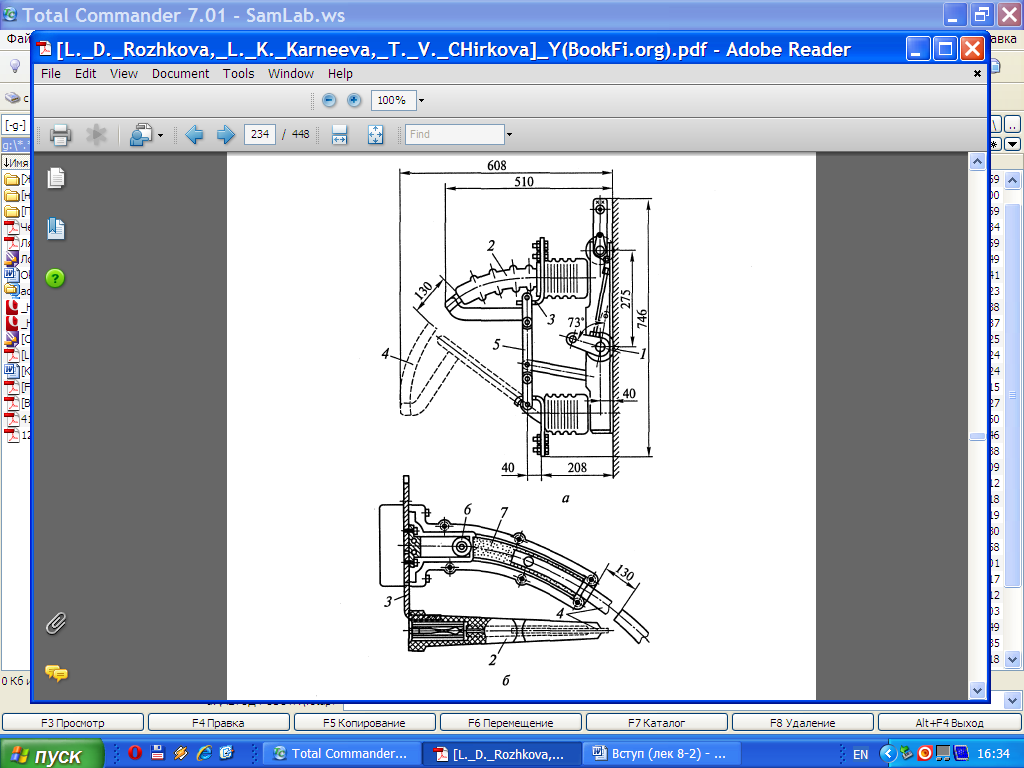

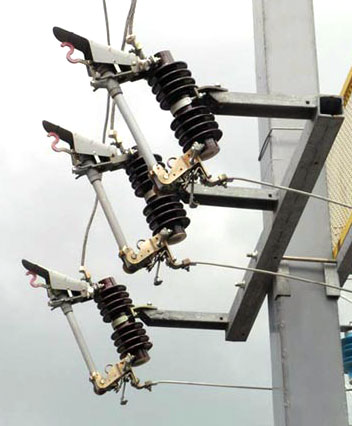

Запобіжник-роз’єднувач вихлопного типу на 10 кВ

Високовольтні вимикачі – це комутаційні апарати, що призначені для оперативного ввімкнення і вимкнення струму. Вимикач є основним апаратом в установках напругою від 6 до 750 кВ, який служить для комутації в колі будь яких режимів:

- нормального навантаження;

- перевантаження;

- короткого замикання:

- ненавантаженого стану (холостий хід).

- несиметричної роботи.

Найбільш важкою і відповідальною операцією є вимкнення струму КЗ і ввімкнення на КЗ.
