2.5. Определение долговечности подшипников.
Номинальная долговечность подшипника L представляет собой срок службы подшипников, в течение которого не менее 90% подшипников из данной группы при одинаковых условиях должны проработать без проявления признаков усталости. При расчете учитывают эквивалентную динамическую нагрузку Р для подшипника и его динамическую грузоподъемность С по каталогу.
Номинальная долговечность (ресурс) в миллионах оборотов:
где Р=3 - для шарикоподшипников и
Р=10/3 - для роликоподшипников.
Формула справедлива при частоте вращения кольца n>10 об/мин., но не превышающей предельной частоты вращения данного подшипника. Долговечность подшипника может быть определена и в часах:
где Lh - в часах,
L - в млн.оборотов,
n - в об/мин.
3. Порядок выполнения лабораторной работы.
3.1. Получить набор подшипников (по указанию преподавателя) и мерительный инструмент.
3.2. Изучить устройство подшипников, дать полное название подшипников (П.2.2). Выполнить раскрывающие конструкцию эскизы подшипников в сборе и подетальные с указанием основных размеров. На эскизах указать стрелками направления воспринимаемых нагрузок (П.2.3.).
3.3. Расшифровать обозначения в маркировках подшипников (П.2.4.).
3.4. Определить рекомендуемые условия применения каждого заданного типа подшипников. Дать краткую характеристику каждому подшипнику, при этом определить направление воспринимаемой нагрузки, выяснить - обеспечивает ли подшипник фиксацию вала в осевом направлении, допускает ли подшипник перекосы вала в корпусе (если да, то в каких пределах).
3.5. Оценить максимальную эквивалентную динамическую нагрузку Р, которую может воспринимать подшипник в течении определенного срока работы (срок службы подшипника и частота вращения задается преподавателем) (П.2.5.).
4. ПРИМЕР ВЫПОЛНЕНИЯ ЛАБОРАТОРНОЙ РАБОТЫ.
1. Цель работы.

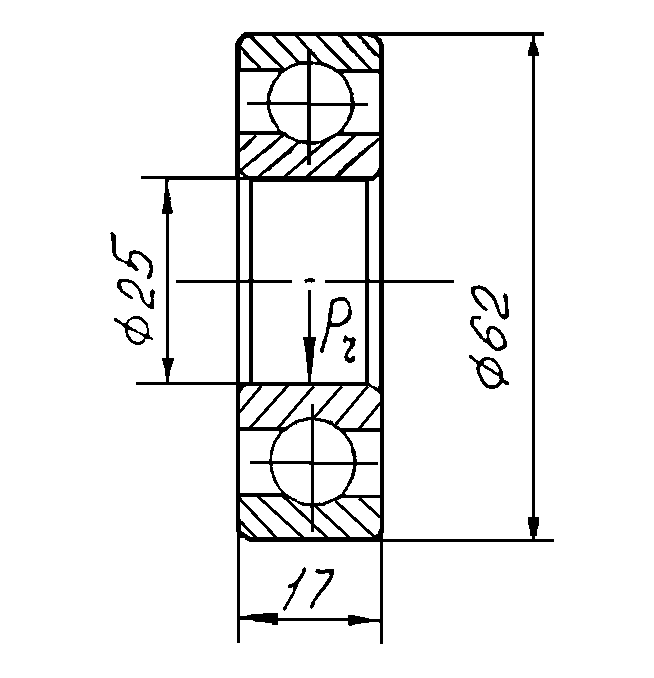

2. Шариковый радиальный однорядный подшипник N305

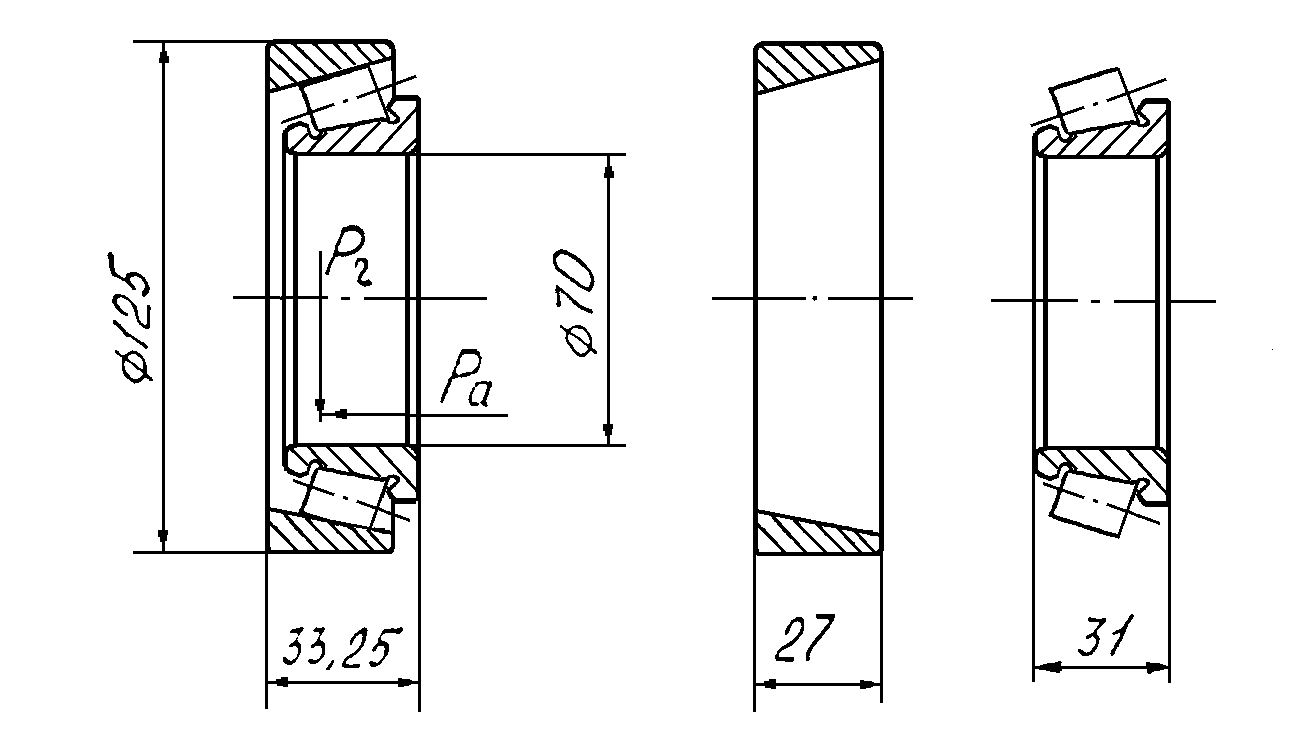

Роликовый радиально-упорный конический однорядный подшипник N7514

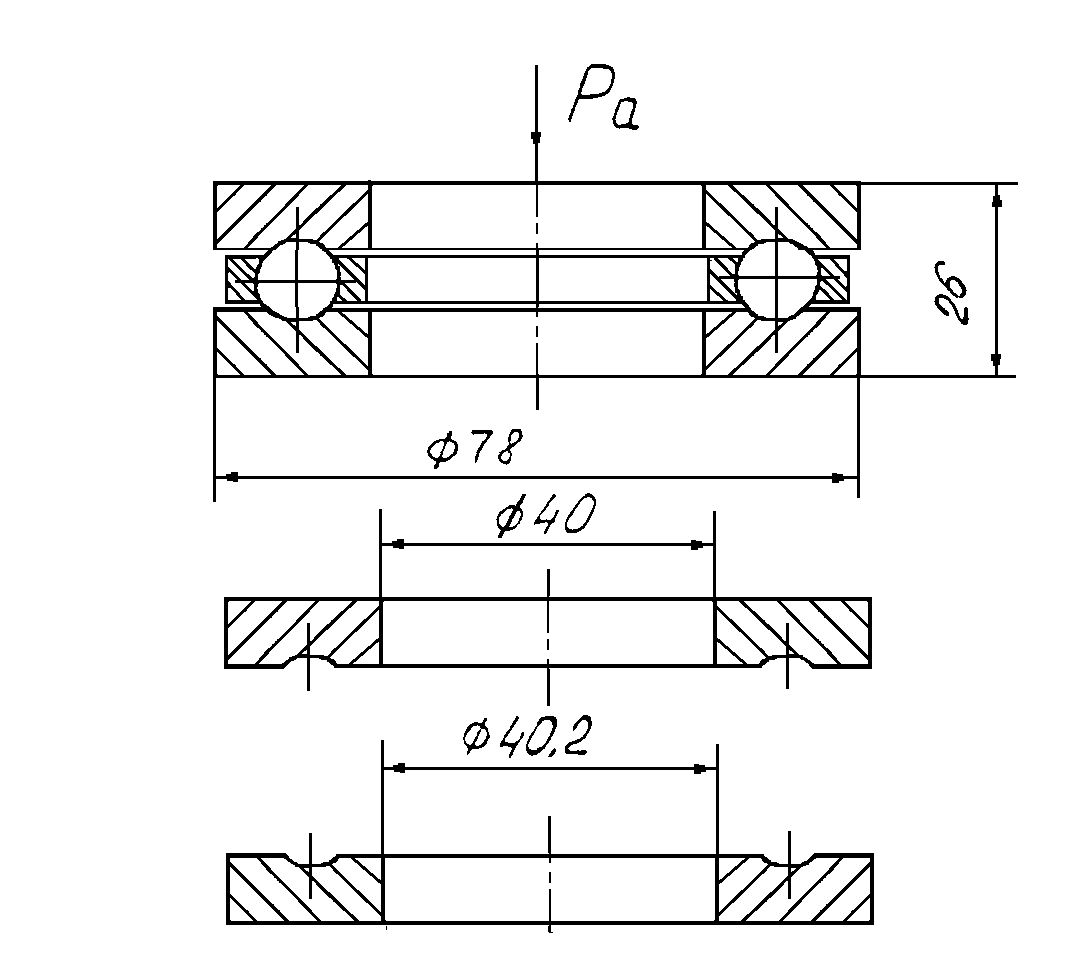

Шариковый упорный одинарный подшипник N8308
3. Подшипник N305: 3 - средней серии диаметров 3; 05 - с внутренним диаметром 5х5=25 мм; нормального класса точности.
Подшипник N7514: 7 - радиально-упорный с коническими роликами; 5 -легкой серии диаметров 5; 14 - с внутренним диаметром 14х5=70 мм; нормального класса точности .
Подшипник N8308: 8 - упорный шариковый; 3 - средней серии диаметров 3; 08 - с внутренним диаметром 8х5=40 мм; нормального класса точности.
4. Подшипник N305: предназначен для радиальных нагрузок, обеспечивает фиксацию вала в осевом направлении, не допускает перекосы вала в корпусе.
Подшипник N7514: предназначен для восприятия радиальных и осевых нагрузок, не обеспечивает фиксацию вала в осевом направлении, не допускает перекосы вала в корпусе.
Подшипник N8308: предназначен для восприятия осевых нагрузок, не обеспечивает фиксацию вала в осевом направлении, не допускает перекосы вала в корпусе.
5. Долговечность подшипника:
Задано: Lh=35000 часов, n=500 об/мин. Через долговечность определяем эквивалентную динамическую нагрузку:
Подшипник N305: С=17600Н
Подшипник N7514: С=110000Н
Подшипник N8308: С=51300Н
