2.2 Добавление компонентов

Замены памяти ОЗУ

Выбрана память Samsung dimm ddr2 2048mb pc6400 800mHz

Энергозависимая часть системы компьютерной памяти, в которой временно хранятся входные, выходные и промежуточные данные; программы процессора.

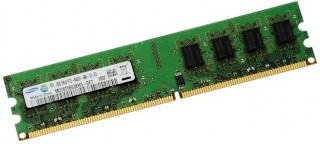

Рисунок 3. Память Samsung DIMM DDR2 2048MB PC6400 800MHz

Добавлен внутренний привод Blu-ray Pioneer BDR-208DBK

Внутренний привод Blu-ray; Позволяет читать и записывать однослойные и двухслойные BD-R/RE, DVD-R/RW, +R/RW и CD-R/RW

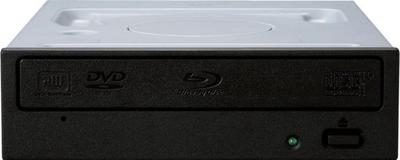

Рисунок 4. Внутренний привод Blu-ray Pioneer BDR-208DBK

Добавлено устройство для захвата аналогового видео ICONBIT TV-HUNTER ANALOG RECORDER U55

Устройство для захвата аналогового видео PAL/SECAM/NTS С Запись дисков в форматах: VCD, SVCD, miniDVD, DVD-Video, DATA CD/DVD

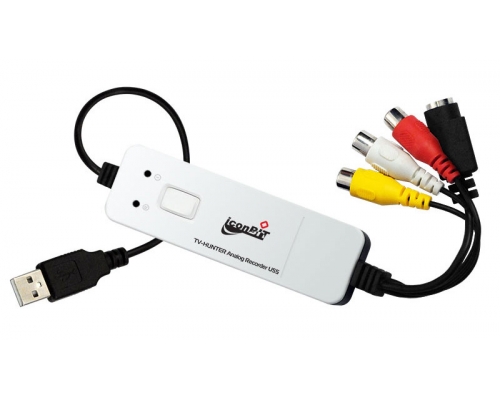

Рисунок 5.Устройство для захвата аналогового видео ICONBIT TV-HUNTER ANALOG RECORDER U55

По результатам расчетов (см. п.3.1) произведена замена компьютерного блока питания ,POWER SUPPLY CROWN CM-PS700Вт

Компьютерный блок питания — вторичный источник электропитания, предназначенный для снабжения узлов компьютера электрической энергией постоянного тока, путём преобразования сетевого напряжения до требуемых значений.

Рисунок 6. POWER SUPPLY CROWN CM-PS700Вт

Глава 3. Расчет потребляемой мощности компонентами пк

3.1 Расчет потребляемой мощности компонентами пк

Стабильность любой компьютерной системы во многом зависит от правильного выбора и обоснованного расчета необходимой мощности потребления. Мощность необходимого блока питания рассчитывается из суммарного энергопотребления всех компонентов системы. Коэффициент полезного действия блока питания характеризуется отношением выделяемой в ходе преобразования энергии потребляемой мощности. КПД характеризует эффективность преобразования. При выборе блока питания необходимо оставлять определенный запас мощности.

Это связано не только с возможностью будущей модернизации и установкой дополнительного оборудования. Производитель завышает указанную мощность на 30-50 Вт от реальной мощности.

Для расчета потребляемой мощности компонентами ПК необходимо воспользоваться таблицей потребления тока.

Результат температурного расчета блока приведены в таблице 14.

Таблица 14 - Расчет потребляемой мощности

Устройство	Мощность (Вт)
1	2
Материнская плата	120
Процессор	85
ОЗУ	8
Накопитель на жестких дисках	10
Оптический привод	29
Видеоадаптер	106
Вентиляторы	11
Клавиатура стандартная	8
Манипулятор «мышь»	8
Привода Blu-ray	27
Устройство Видео захвата	20
Итого	432

Р_∑ = ₍₁₎

Р₁ =120

Р₂ =85

Р₃=8

Р_4-5=39

Р_6-7=127

Р₈ =8

Р₉=8

Р₁₀=27

Р₁₁=20

Р_∑ =432

Исходя из полученных данных, должно выполняться следующее условие:

Р_расх = Р_∑ +50 (2)

Р_н > Р_расх (3)

Р_рас =432+50=480

700(Вт) > 480 (Вт)

Из расчётов следует, что система потребляет 480 ВТ при максимальной нагрузке.

Учитывая, что производители блоков питания выдают потребляемую мощность за выходную, завышая тем самым реальную мощность на 30-50 Вт, а также исходя из того, что будет выполняться последующая модернизация системы, можно сделать вывод, что мощности блока питания (700 Вт) будет достаточно для стабильной работы данного компьютера.

3.2 Расчёт теплового режима

Соблюдение теплового режима элементов ПК — это залог его правильной работы в течение эксплуатации, поэтому разработчики уделяют большое внимание системам охлаждения. Существует множество методик расчёта теплового режима по разным элементам, однако в нашем случае, тепловой режим будет рассчитан по методике расчёта герметичного блока с внутренним перемешиванием по элементу, в данном случае процессору.

Исходные данные необходимые для расчёта:

L₁ = 0,49(м)

L₂ = 0,42(м)

L₃ = 0,18(м)

K_z= 0,7

T_окр = 20 (°C)

G_B= 0,0552(м³)

S_e=0,081(м²)

T_{p. max}= 69,2(°C)

Р_е=85(Вт)

Р=432(Вт)

Расчёт теплового режима блока:

Поверхность корпуса блока:

S_k=2(L₁L₂+(L₁+L₂)L₃) (4)

S_k=2*(0,49*0,42+(0,49+0,42)*0,18)=0,7392м²

Условная поверхность нагретой зоны:

S_z=2(L₁L₂+(L₁+L₂)L₃K_z) (5)

S_z= 0,6409м²

Удельная мощность корпуса блока:

Q_K=P/S_K (6)

Q_K= 584,4156 Вт/см²

Удельная мощность нагретой зоны:

Q_Z=P/S_Z (7)

Q_Z= 674,0311Вт/см²

Коэффициент K_Qk, зависящий от удельной мощности блока:

K_Qk=0,1472* Q_K - 0,2962*10^-3 * Q_K² + 0,3127∙10^-6 * Q_K³ (8)

K_QK= 47,2770

Коэффициент K_Qz, зависящий от удельной мощности нагретой зоны:

K_Qz=0,139 * Q_z - 0,1223*10^-3 * Q_z² + 0,0698*10^-6 * Q_z³ (9)

K_Qz= 59,0474

Коэффициент К_h1 зависящий от давления среды вне корпуса блока Н₁:

К_H1=0,82 + 1/(0,925 + 4,6 * 10^-5 * Н₁)=1,00099 (10)

Объем воздуха в блоке:

V_в=L₁*L₂*L₃*(1-K_z) (11)

V_в= 0,0111 м³

Средняя скорость перемешивания воздуха в блоке:

W=0,6*G_B/V_B (12)

W= 2,9802 м³/с

где G_B - производительность вентилятора в блоке (м /с)

Коэффициент зависящий от средней скорости перемещения в блоке:

Kw=0,08+1/(1,04+0,27*W) (13)

Kw= 0,6221

Перегрев корпуса блока:

Ttk=K_Qk*К_H1 (14)

Ttk =47,3238 ^оС

Перегрев в нагретой зоны:

Ttz=K_Qk*(К_H1-1)+K_Qz*Kw (15)

Ttz= 36,7804 ^оС

Средний перегрев воздуха в блоке:

Ttb=0,75* Ttz (16)

Ttb= 27,5853 ^оС

Удельная мощность элемента:

Qe=Pe/Se (17)

Qe= 1049,3827 кВт/м²

Где Pe мощность рассеиваемая элементом

Se – площадь поверхности элемента (вместе с радиатором)

Перегрев поверхности элемента:

T_te=T_tz*(0,75+0,25*Qe/Qz) (18)

T_te= 41,9009 ^оС

Перегрев окружающей элемент среды:

T_tes=T_tв*(0,75+0,25*Q_e/Q_z) (19)

T_tes= 31,4257 ^оС

Температура корпуса блока:

Т_к=Т_tк+Т_окр (20)

Т_к= 67,3238 ^оС

где Т_окр - температура окружающей среды.

Температура нагретой зоны:

T_z=T_tz+Т_окр (21)

T_z= 56,7804 ^оС

Температура поверхности элемента:

T_e=T_te+Т_окр (22)

T_e= 61,9009 ^оС

Температура воздуха в блоке:

T_в=T_tв+Т_окр (23)

T_в= 47,5853 ^оС

Температура окружающей элемент среды:

T_es=T_tes+Т_окр (24)

T_es= 51,4257 ^оС

T_pmax > T_e

69,2>61,9009

Из расчетов видно, что максимальная температура процессора 69,2^оС, а температура процессора при максимальной нагрузке составляет 61,9009^оС. Поэтому условие выполняется, и в более мощном охлаждении нет необходимости.
