Способы перенесения в натуру проектных отметок, линий и плоскостей с заданным уклоном.

Вынесение в натуру проектных отметок. Проектные отметки выносят в натуру от ближайших реперов, используя горизонт инструмента. Для выноса точки вычисляют проектный отсчет по рейке, который устанавливается на выносимую точку. Поднимая или отпуская рейку над выносимой точкой, добиваются отсчета по рейке с необходимой точностью. После установки точек в проектное положение, выполняют контрольные измерения по всем вынесенным точкам (исполнительная съемка).

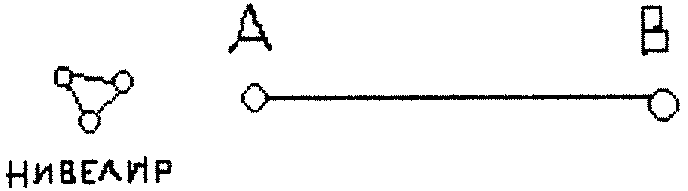

Вынесение линий: 1)Выносятся проектные отметки конечных точек задан­ной линии А, затем ставят на одной из точек нивелир таким образом, чтобы 2 подъёмных винта располагались вдоль линии и установив рейку на другой точке , вращением двух винтов добиваются такого положения визирной оси инструмента, чтобы отсчёт по рейке был равен высоте инструмента. Затем устанавливаем в створе визирной оси рейку на промежуточных точках, добиваясь отсчета равным высоте инструмента. ГИ=Н_А+а; b=ГИ-Н_B; где а и b-отсчёты по рейкам; Н_А и Н_B - отметки реперов. Основными ошибками при выне­сении проектных высот в натуру являются: 1) ошибки исходных данных, т.е. ошибки в высотах рабочих реперов, от которых устанавливают проектные отметки (m_реп) 2)ошибка отсчёта а по рейке на репере (m_a) 3)ошибки установки рейки на проектный отсчёт b (m_b). При тщательной работе можно принять m_b ≈ m_a 4)ошибка фиксиро­вания проектной точки в натуре (m_ф). Можно добиться, чтобы при закреплении точки колышком m_ф = 3-5мм, при использо­вании болтов или шурупов m_ф = 1мм и меньше.

В общем случае m_пр² = m_реп1² + m_a² + m_b² + m_ф ² или m_пр² = m_реп1² + 2m_a² + m_ф ². Проектная от­метка точки может быть установлена в натуре и по величине превышения h_П = H_ПР - H _реп1.

Нивелированием определяют превы­шение h между репером и точкой Р уста­новкой проектной отметки. С учётом знака разности h_П - h измеряют высоту точки Р, добиваясь, чтобы h = h_П . Этот способ отсчётов по рейкам, поставленным на проектные отметки в точках более трудоёмкий.

В ынесение в натуру линии и плоскости проектного уклона. Для построения на местности проектных уклонов используют нивелиры и теодолиты. Особенно эффек­тивно применять для этой цели лазерные приборы.

Нивелир закрепляют так, чтобы два его подъёмных винта были примерно парал­лельны линии АВ. От ближайших реперов устанавливают в точках А и В проектные отметки, вычисленные по заданному продольному уклону. Наклоняя нивелир двумя подъёмными винтами (или элевационным винтом), методом приближений добиваются равенства А и В, т.е. приводят линию визиро­вания нивелира в положение, параллельное проектной линии уклона. Если теперь установить рейку в створе АВ и, поднимая или опуская её, добиться отсчёта по ней, равного отсчёту на конечные точки А и В, то пятка рейки будет фиксировать в натуре текущую точку линии заданного уклона.

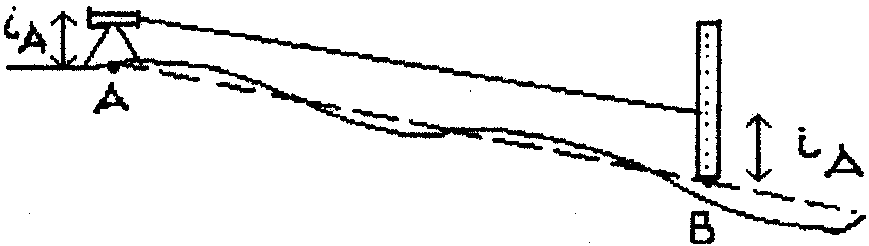

П еремещая рейку через определённое расстояние (например 5м), закрепляют в натуре линию заданного уклона от точек А и В. По установленным в натуре на проект­ную отметку точкам А и В эта задача с меньшей точностью может быть решена визуальным путём при помощи трёх визирок одинаковой длины. Опорные визирки на точках А и В задают линию А₁В₁ параллельную АВ. В эту линию глазомерно вводят точку С₁ промежуточной визирки, основание которой будет фикси­ровать положение точки С на линии АВ. Аналогично выносят в натуру проектную плоскость. Установив точки A,B,C,D на проектные отметки и действуя тремя подъёмными винтами нивелира, добивают­ся методом приближений, чтобы отсчёты по рейкам на всех четырёх точках были равны, т.е. чтобы линия визирования стала параллельной заданной проектной плоско­сти. Установим теперь на тот же отсчёт рейку в точке фигуры ABCD; её пятка будет лежать в проектной плоскости, ко­торую закрепляют в натуре. При использо­вании теодолита его устанавливают в начальной точке, которую предварительно приводят на уровень проектной отметки, и относительно её измеряют высоту прибора. На вертикальном круге с учётом места нуля устанавливают отсчёт в градусной мере равным проектному уклону линии, прида­вая таким образом визирной линии уклон, параллельный проектному.

Если теперь отметить на вехе или рейке высоту прибора и совмещать метку через 5-10м с визирной осью трубы, наведённой в заданном направлении, то основание вехи или пятка рейки укажут на местности точки, лежащие на линии проектного уклона. Эти точки закрепляются колышка­ми соответствующей высоты. Вынос плоскости с заданным уклоном.

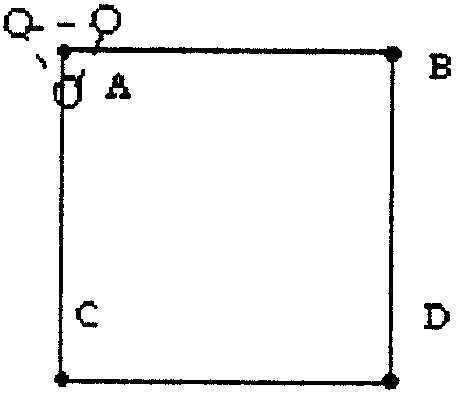

Вынос плоскости с заданным уклоном можно осуществить 3-мя способами: 1 )проектную плоскость разбивают на квадраты 20*20м и в каждой вершине определяют рабочие отметки, как в способе выноса проектной отметки; 2)проектную плоскость разбивают на отдельные профи­ли и далее как в выносе линий заданного уклона; 3)проектную плоскость с помощью наклонного луча нивелира, в этом случае вертикальную ось нивелира устанавливают перпендикулярно к проектной плоскости, тогда при вращении нивели­ра вокруг вертикальной оси визирная ось трубы будет описывать плоскость парал­лельную проектной. Проектные отметки A,B,C,D выносят по способу выноса про­ектной отметки. Далее устанавливают нивелир наточке А и вращением подъём­ных винтов добиваются того, чтобы отсчё­ты по рейке, установленной в точках B,C,D были равны высоте инструмента в точке А. При этом в любой другой точке данной плоскости проектная отметка фиксируется таким среза кола при котором отсчёт по рейке равен высоте инструмента. После выноса ПОР (проект орг. рельефа) в натуру производятся контрольные измерения (нивелирование) с целью определения фактических отметок с планированной поверхностью. Все работы по выносу ПОР и контролю существенно упрощаются с использованием лазерных приборов, позволяющих задавать проектные плоско­сти и управлять планировочными машина­ми. Работы по верт. планировке выполня­ются согласно инструкции по благоустрой­ству по 6Р классу точности m_β = 60", m_H = 50мм. После выноса ПОР делают исполнительную съёмку.
