Вопрос №10. Компенсатор. Его устройство и использование.

Чаще всего это пластинка кварце в оправе. Два главных требования: пластинка должна иметь строго определенную толщину, что задает фиксированную разность хода(соответсвуя красно-фиолетовой окраске). И второй - пластинка вставляется в компенсатор строго оределенным способом, что бы меньшая ось индикатрисы располагалсь пар-льно длинной стороне компенсатора. Применение компенсатора основано на сложении или вычитании разностей хода лучей света, проходящих через систему Поляризатор - Шлиф- компенсатор - Анализатор. Прошедший через минерал пучок света получит дополнительную разность хода Rm, а пройдя через компенсатор Rk, если в компенсаторе и менерале совпадут одноименные оси индикатрисы то разности хода в минерале и компенсаторе сложатся, если разноименные то вычтутся. В пером случае суммарная разность хода увеличится на 450нм, инт. окраска повысится, во втором уменьшится. Используют для определения ориентировки оптических осей индикатрисы в кристалле и для определения оптического знака минерала в сходящемся свете.

Вопрос №11. Угол погасания. Его значение для диагностики минераллов.

Углом погасания называется угол между каким либо кристаллографическим направлением(Спайностью, гранью) и какой либо осью индикатрисы(Ne,No,Ng,Nm,Np). Погасание может быть: 1. Прямое - ось индикатрисы совпадает с кристаллограическим направлением. угол погасания =0. 2.Косое - ось орбазует угл с направлением. 3.Симметричное - ось занимает положение бис-сы относительно крист.направлений. В момент погасания оси совпадают с направлениями колебаний в николях, то есть располагаются пар-льно нитям в окуляре. Что бы узнать с какой осью индикатрисы погасание вставляем компенсатор(Дальше что делать знаем(Ng -пониЖение, Np - повышение)). Значение верного угла погасание очень велико, так как это констатнта для многих минераллов нешибко переменного состава.

Вопрос №12. Удлинение минераллов. Определение знака головной зоны.

Удлинением минерала называется втянутость его в одном направлении. удлинение может быть: положительным +, отрицательным+, положительно отрицательным+-, неопределенным.

Удлинение отрицательно ели ось Np совпадает или образует угол менее 45 градусов с удлинением кристалла. Если то же самое с Ng то +, если удлинение по Nm то +-. если угол погасание приблизительно 45 - то удлинение неопределенное.

Вопрос №13. Сечение индикатрисы перпендикулярное оптической оси одноосных минералов. Коноскопическая фигура, ее форма, возникновение и ориентировка осей индикатрисы.

Чутка вступления.При сходящимся свете световые волны имеют вид шаровых поверхностей, а лучи расходятся пучком из одного места(вводят двояковыпуклую линзу Лазо). Пучок падающего света имеет форму конуса, отсюда и название метода - КОНОСкопия. Фигуры, возникающие при этом под микроскопом называют коноскопическими, или интрерференционными, так как их появление связано с одноименным процессом. Как делать знаем.

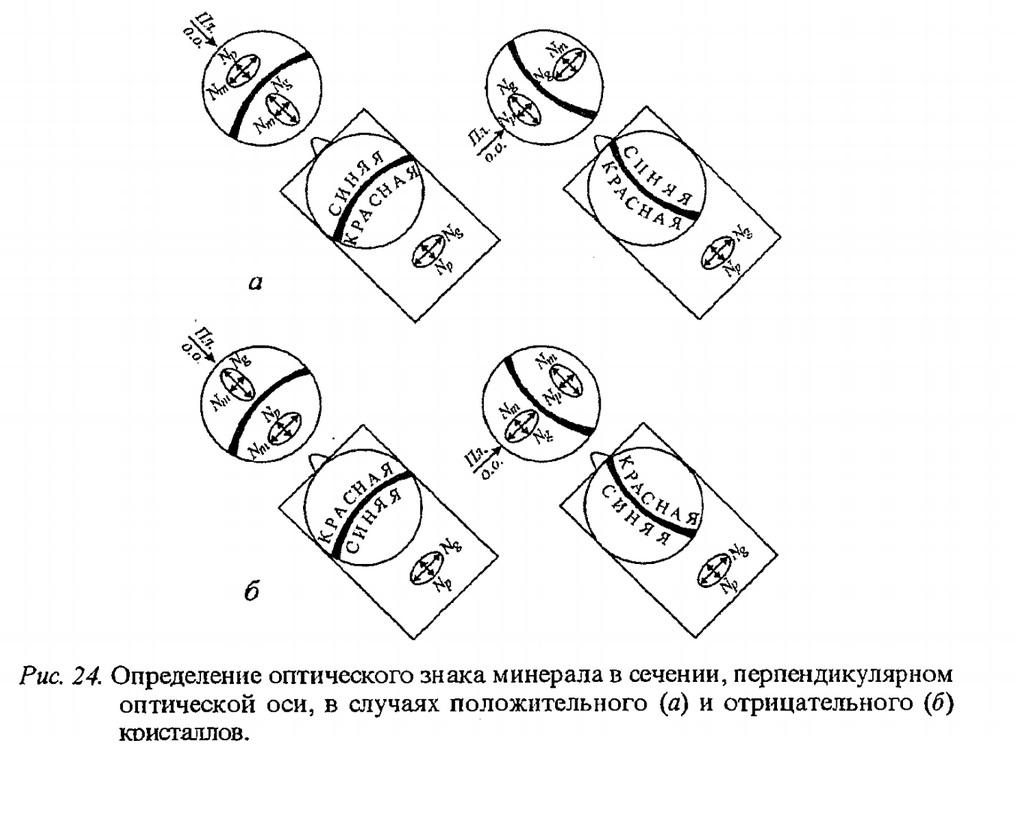

Сечение перпендикулярное оптической оси. В сходящемся свете возникает характерная фигура в виде темного креста, который не меняет своего положения при вращении. Если крест находится на некотором удалении от центра, то , значет, это не точно перпендикулярное сечение, а смещененное под некоторым углом. При вращении, крест описывает окружность. В этом сечении колебания Ne располагаются по радиусам от центра креста, а колебание No перпендикулярно Ne в любой точке. В центре Ne-No = 0 , чем дальше от центра тем больше становится разность хода R. В результате этого у минералов с большой силой двулучепреломления возникают концентрические, цветные, интерференционные кольца, количество которых напрямую зависит от силы двулучепреломлени и толщины шлифа. Если в 2 и 4 квадрантах после введения компенсатора появляются желтые, красные окраски, то есть наблюдается понижение окраски относительно компенсатора, то Ne соответсвует наибольшей оси и оптические знак кристалла +. Если же наоборот то Ne соотвествует меньшей оси и знак -.

Вопрос №14. Сечение индикатрисы перпендикулярное оптической оси двуосных минералов. Коноскопическая фигура, ее форма, возникновение и ориентировка осей индикатрисы.

Это сечение характерезуется отсутствием двулуче.прелом. При скрещенных николях зерна черные или серые , не изменющие инт. окраски, плеохраизм отсутствует. Тут все тоже самое что в сечинии острой бис-сы только коноскопическая фигура будет отличатся.

Вопрос №15. Сечение индикатрисы перпендикулярное острой биссектрисе минералов. Коноскопическая фигура, ее форма, возникновение и ориентировка осей индикатрисы.

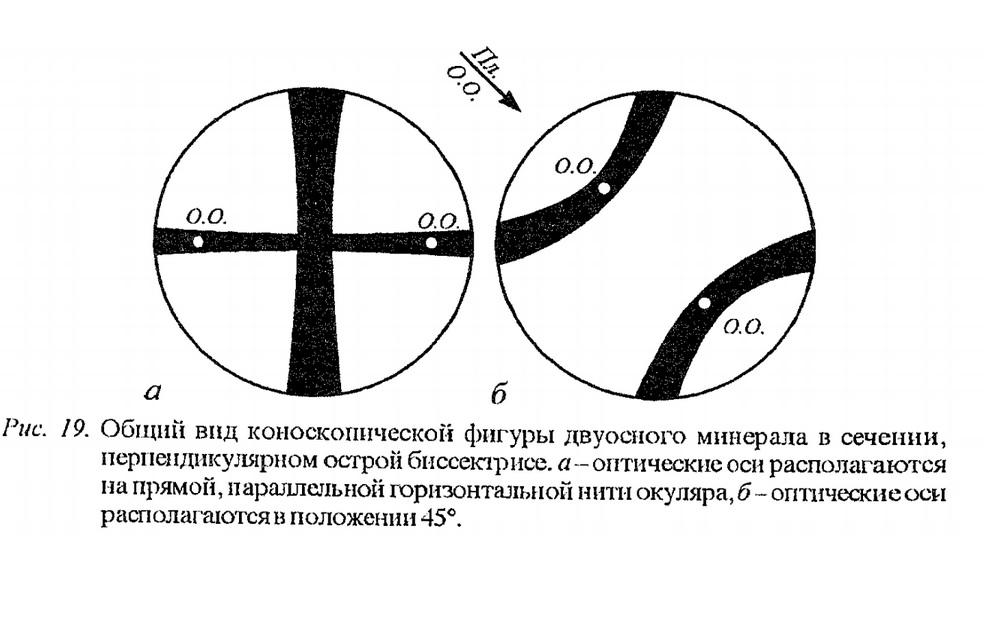

Это сечение в сходящемся свете дает коноскопическую фигуру в виде двух изогир, при вращении столика сходящихся в крест, и расходящихся при повороте на 45 градусов.

При схождении в крест тонкая балка указывает на след плоскости оптических осей, широкая соответствует направлению оси Nm. Эта фигура возникает из за интерференции по правилу Френея - Колебания в каждой точке направлены по биссе угла составленного прямыми соединяющую данную точку с выходами опт.осей

На схемах видно, что если плоскость оптических осей совпадает с направлением колебаний, пропускаемых поляризатором или анализатором,то любая точка на горизонтальной линии является вершиной равнобедренного треугольника(точка 1,2) бис-са этого угла совпадает с плоскостью поляризатора, что и дает полное погасание в этой точке. Вторая ветвь кретса располагается по по линии плоскости оптических осей и дают развернутый угл в 180 градусов и колеблятся в этой плоскости. А в точке 3 световые колебания не совпадают с P и A и точка остается освещенной.

Чем больше угол 2V тем дальше расходятся изогиры. Точки выхода оптических осей всегда находятся в вершинах гипербул, а сами гипербулы обращены в сторону биссектрисы угла 2V. Определяют знак минерала и 2V. Нужно помнить что можно определить если 2V не больше60 градусов, а то не понятно сечение острой или тупой бис-сы мы берем.
