8.6. Генеральні розміри ферм
Генеральними розмірами ферм є проліт L (відстань між центрами опорних частин) та висота в коньку h.
Проліт L диктується технологічними або архітектурними вимогами. Він уніфікований і буває: L = 18 м, 24 м, 30 м, 36 м, рідше 42 м.
Висота
ферм h
приймається, виходячи з трьох умов: 1) з
умови економічності (мінімальних витрат
сталі); 2) з умови транспортабельності
(не більше 3,8 м – це вертикальний габарит
залізничної платформи); 3) з умови
забезпечення граничного відносного
прогину
(це найменша можлива висота). Практично
висоту ферм приймають в межах
.
8.7. Забезпечення просторової стійкості ферм. В’язі
Окрема плоска кроквяна ферма має незначну бокову жорсткість (приблизно в 1500 разів меншу, ніж в вертикальній площині). Для того, щоб забезпечити просторову жорсткість покриття з плоских ферм, останні розкріплюють в’язями (рис. 8.22). Дві поряд розташовані ферми об’єднують в’язями (поперечними горизонтальними в рівнях верхнього та нижнього поясів і вертикальними) у жорсткий геометрично незмінний просторовий блок (рис. 8.22,г), а всі інші ферми прикріплюють розпірками і розтяжками до цих жорстких блоків, забезпечуючи їх стійкість. Такі жорсткі блоки влаштовуються в торцях будівлі (або в торцях температурних відсіків), а також вздовж будівлі приблизно через 60 м.
В’язі покриття призначені для забезпечення просторової незмінності окремих конструкцій та покриття в цілому, забезпечення стійкості стиснутих поясів в напрямку з площини ферми, сприйняття горизонтальних навантажень і створення умов для якісного і зручного монтажу конструкцій.
В загальному в’язі поділяють на горизонтальні поперечні, горизонтальні поздовжні та вертикальні.

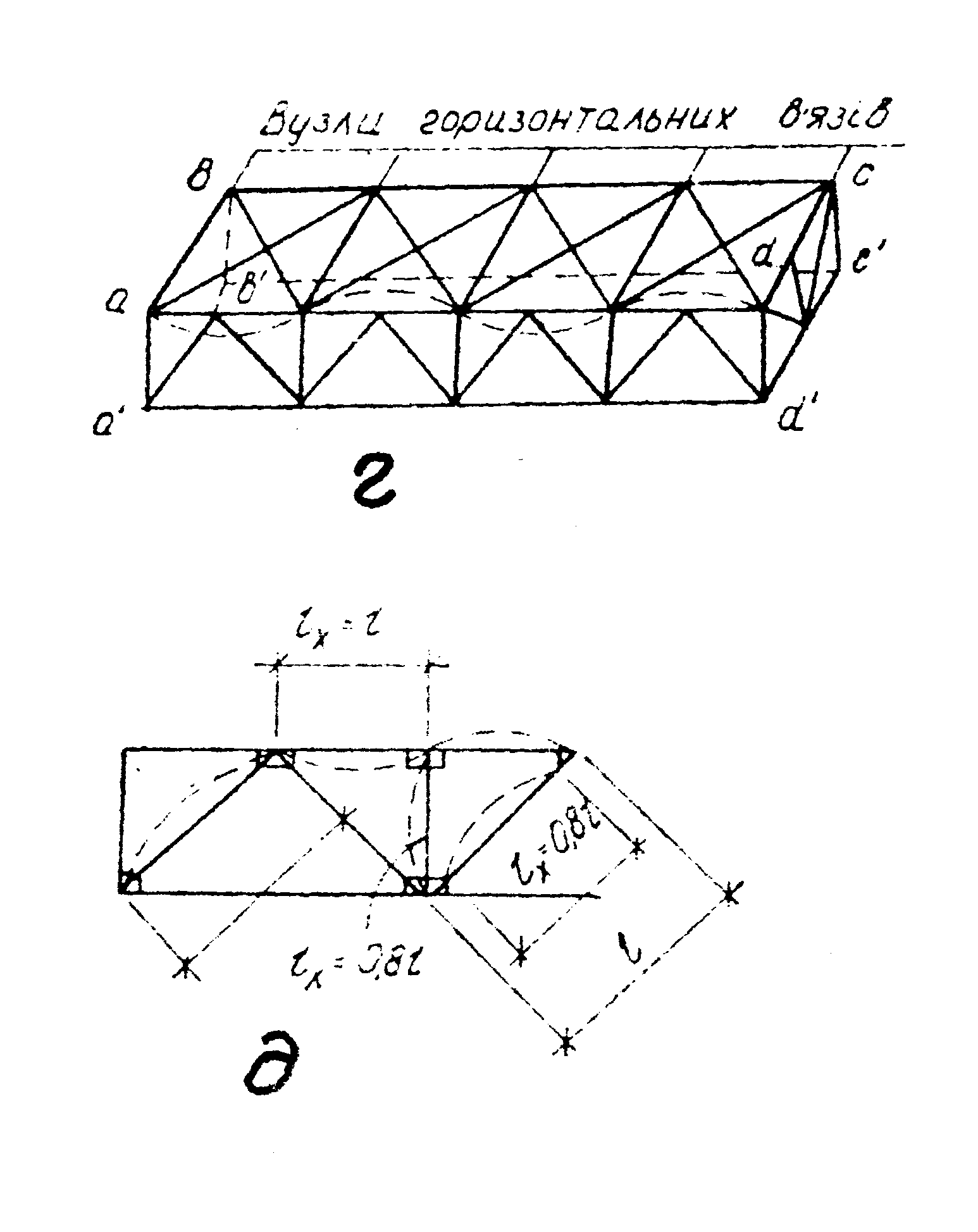

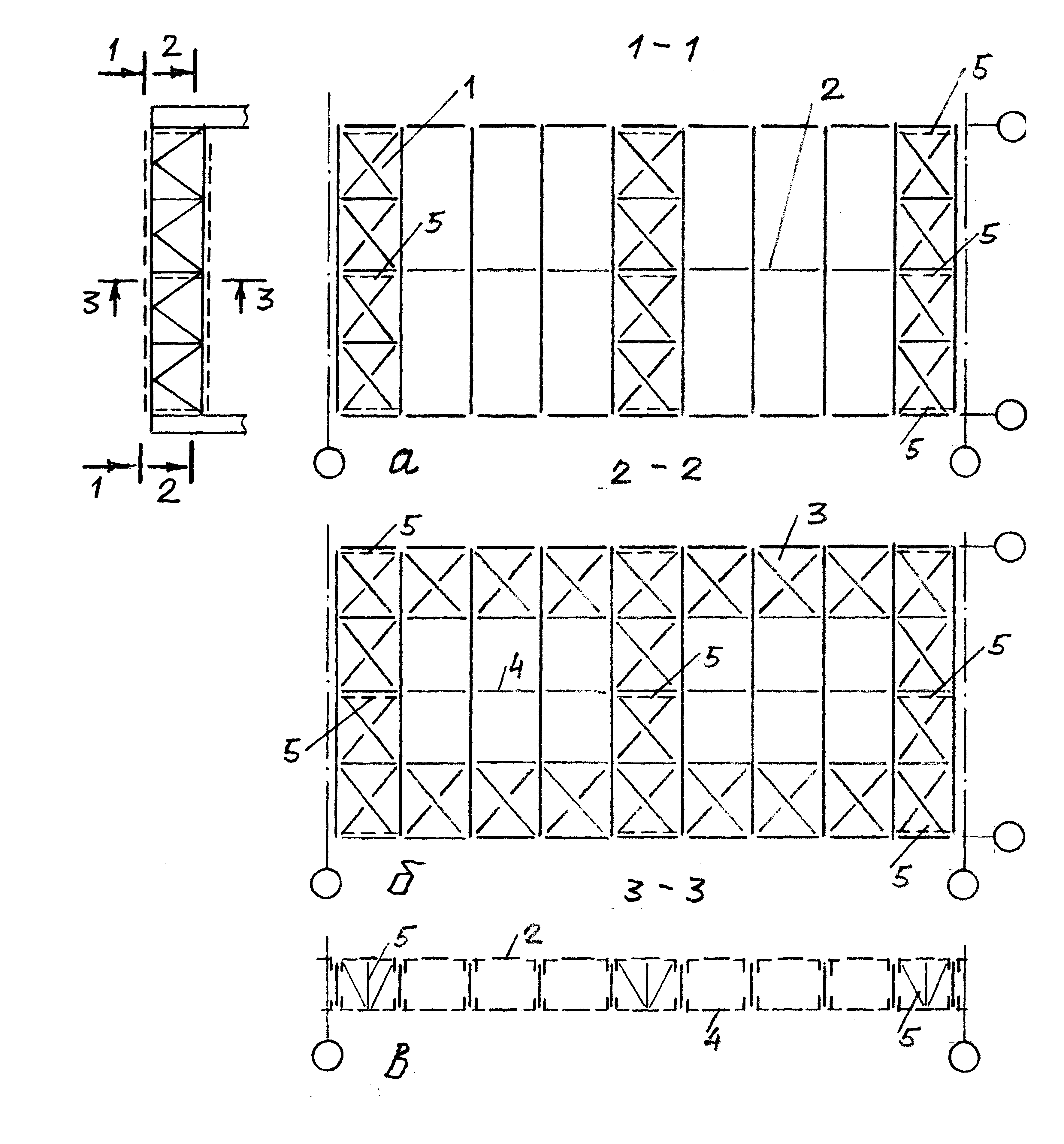

Рис. 8.22. В’язі по фермах: а – в’язі по верхніх поясах; б – в’язі по нижніх поясах; в – вертикальні в’язі; г – геометрично незмінний просторовий блок;
1 – горизонтальні поперечні в’язеві ферми; 2 – розпірки; 3 – поздовжні в’язеві ферми; 4 – розтяжки; 5 – вертикальні в’язі між фермами
На рис. 8.22 позначені:
1 – горизонтальні поперечні в’язеві ферми по верхньому та по нижньому поясам. Вони обов’язкові в площині верхніх стиснутих поясів ферм і забезпечують його стійкість з площини ферми. В торцях будівлі в’язі в площині нижніх поясів ферм сприймають вітрові навантаження від конструкцій торцевого фахверку. Поясами в’язевих ферм служать пояси кроквяних ферм;
2 – розпірки по верхньому поясу; розкріплюють проміжні ферми під час монтажу;
3 – горизонтальні поздовжні в’язеві ферми по нижньому поясу. В’язі по нижнім поясам влаштовуються в будівлях з крановим устаткуванням по всьому периметру будівлі або температурного відсіку. Ширину поздовжньої в’язевої ферми приймають рівною опорній панелі нижнього поясу ферми lm. Основне призначення – забезпечити просторову роботу каркасу при дії значних місцевих горизонтальних навантажень (наприклад, від гальмування кранів);
4 – розтяжки по нижнім поясам для розкріплення ферм під час монтажу;
5 – вертикальні в’язі у вигляді фермочок в жорстких блоках. Забезпечують стійкість ферм під час монтажу (оскільки монтаж ферм неможливий без їх попереднього взаємного розкріплення). До них приєднуються розпірки і розтяжки. В змонтованих конструкціях вони підвищують жорсткість блоку, який складається з двох кроквяних ферм та поперечних в’язів по верхнім і нижнім поясам. Вертикальні в’язі розміщують в площині опорних стояків ферм і в прольоті ферми так, щоб відстань між ними не перевищувала 12 м. Вздовж будівлі вертикальні в’язі суміщаються з поперечними в площинах поясів.
Стійкість стиснутих поясів ферм покриття з площини ферми забезпечують горизонтальні елементи (прогони або ребра плит покриття), які прикріплюються в вузлах поясів.
