4.12. Будова компасу та бусолі
Якщо підвісити у вільному не руховому горизонтальному положенні магнітну стрілку, то її один кінець буде направленим на північ, а другий на південь (рис.47).
Даний напрямок магнітної осі називається магнітним меридіаном. Прилад, який складається з магнітної стрілки, центр якої насаджений на вістря у футлярі, називається компасом. Компас має кільце з градусними поділками, за допомогою якого визначають азимути або румби в точці стояння на місцевий предмет.

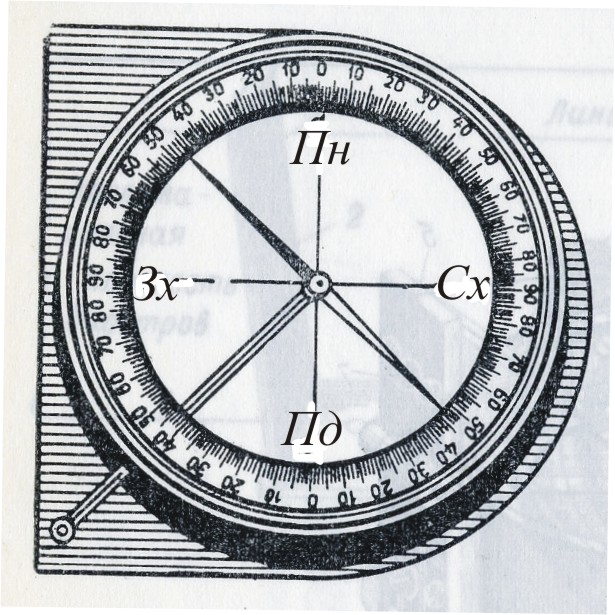

Рис.47. Будова
компасу системи Андріанова
При виконані геодезичних робіт для визначення азимутів і румбів використовують точніший прилад – бусоль (рис.48).

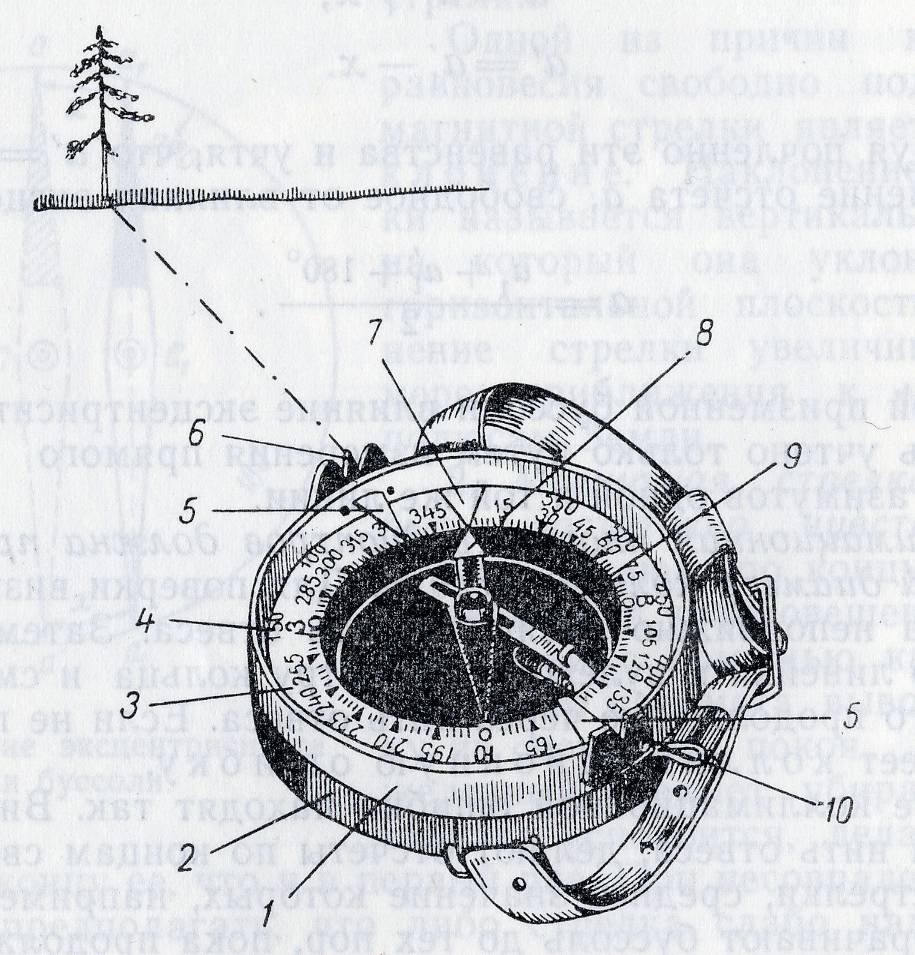

Рис. 48. Орієнтир – бусоль:
1-обертаюча кришка; 2 – коробка; 3 – градуйоване кільце; 4 – магнітна стрілка; 5 – покажчик; 6 – мушка; 7 – нульова поділка кільця; 8 –північний кінець стрілки; 9 – аретир; 10 – очний діоптр
Бусоль складається із магнітної стрілки, кільця з градусними поділками. Якщо поділки на кільці нанесені від 0 до 360о, то його називають азимутальним, коли поділки підписані від 0 до 90о, то його називають ромбічним.
4.13. Перевірки бусолі
Щоб виміри бусолі або компасу відповідали точності їх конструкцій, для переконання необхідно виконати їх перевірки.
1. Магнітна стрілка повинна бути достатньо чутливою.
Виконання. Відпускають аретир магнітної стрілки у вільний стан і дають час для її заспокоєння. Проти обох кінців стрілки з азимутального кільця знімають відліки. До одного з кінців стрілки підносять залізний предметі швидко його прибирають. Якщо стрілка після 5 – 6 коливань займе попереднє положення, то умова виконана.
Коли стрілка довго і повільно коливається, то вона погано намагнічена.
Виправлення. Щоб усунути цей недолік, слід стрілку намагнітити магнітом.
Якщо стрілка швидко заспокоюється, проте займе нове положення, то вістря голки недостатньо виточене або погано відшліфований агат. Таке виправлення виконують в майстерні.
2. Стрілка має бути зрівноважена.
Виконання. Приводять кільце бусолі в горизонтальне положення за допомогою циліндричного рівня встановленого на скло коробки. Якщо стрілка знаходиться в площині кільця, то умова виконана. В інших випадках виконують виправлення.
Виправлення. Для приведення стрілки в площину кільця необхідно її зрівноважити. Зрівноваження виконують шляхом пересуванням по стрільці тягарець-балансир.
3. Бусоль не повинна мати ексцентриситету – вісь обертання стрілки має бути в центрі кільця.
Виконання. Беруть відліки по обох кінцях магнітної стрілки. Якщо ці відліки однакові при ромбічному кільці або відрізняються на 180о при азимутальному кільці, то умова виконана. Дану перевірку виконують 3 – 4 рази, повертаючи при цьому бусоль навколо вертикальної осі на 20 – 30о (рис.49). При виявленні ексцентрисетета відліки слід брати по обох кінцях стрілки.
Значення румба дорівнює півсумі відліків. Коли зняті відліки по азимутальному кільці, то азимут обчислюють за формулою
,
(37)

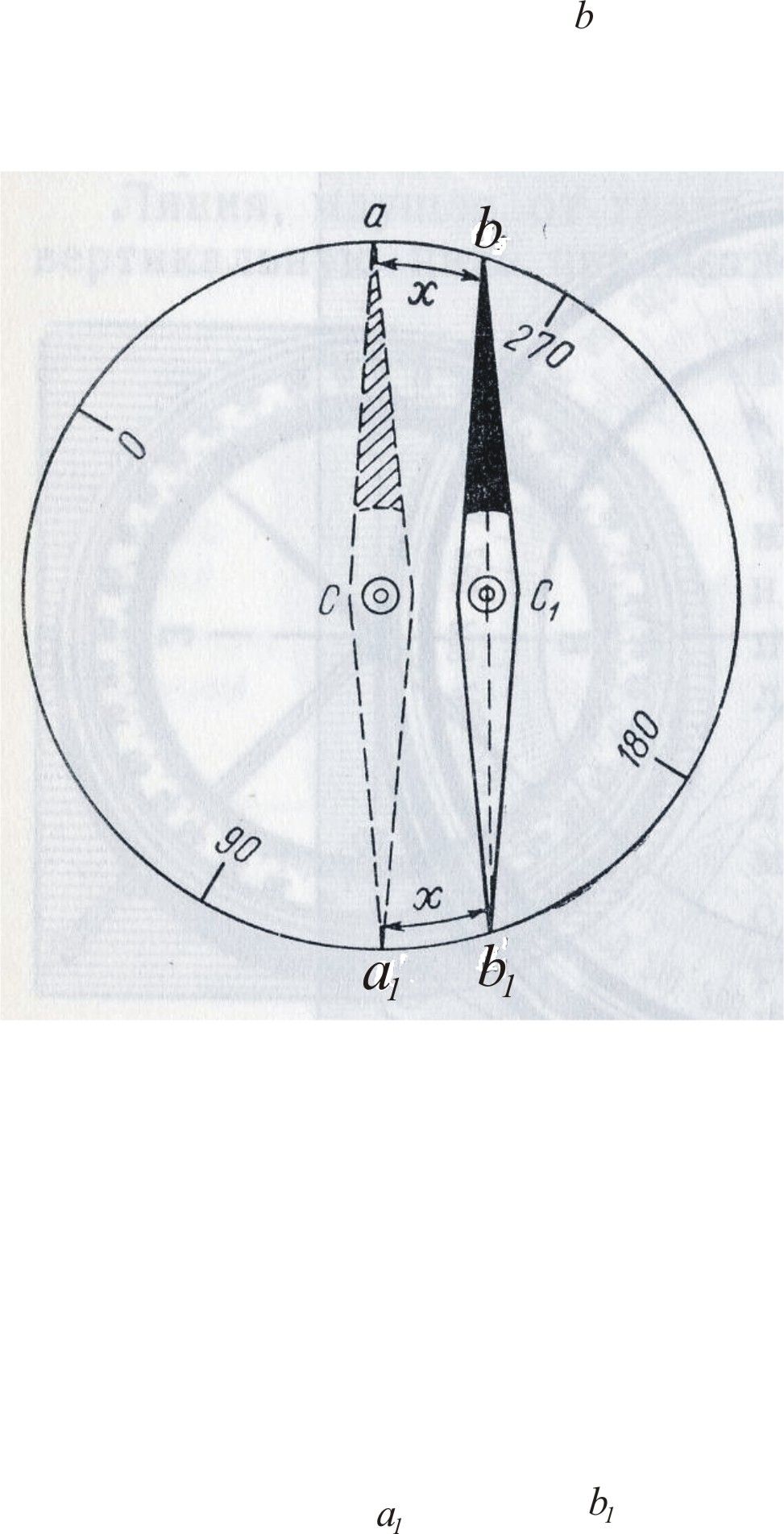

Рис.49. Вплив
ексцентри-ситету стрілки бусолі
де а – відлік по північному кінці стрілки; b – відлік по південному кінці стрілки. У формулі (37) перед числом 180о ставлять знак ''+'' при b<180o, і знак '' - '' при b>180о.
