4.7. Перевірка круглого рівня

Вісь круглого рівня повинна бути паралельна вертикальній осі оберту теодоліта (рис. 41).

Рис.41. Круглий рівень

Приводять вертикальну вісь теодоліта в прямовисне положення при допомозі вивіреного циліндричного рівня. Якщо бульбашка круглого рівня осталась на середині, то умова виконана. Коли бульбашка зійшла з нуль- пункту, то її встановлюють в нуль-

пункт за допомогою виправних гвинтів круглого рівня.

4.8. Перевірка сітки ниток зорової труби

Горизонтальна нитка сітки зорової труби повинна бути перпендикулярна вертикальній осі оберту теодоліта.

Прикріплюють теодоліт до штатива при допомозі станового гвинта і приводять його в прямовисне положення. Вибирають на місцевості ясно видиму точку та наводять на неї середню горизонтальну нитку так, щоб вона була дотичною до вибраної точки (рис. 42).

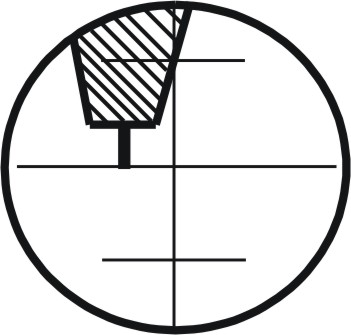

Рис.42. Наведення середньої нитки на вибрану

точку (громовідвід)

Повертаючи навідний гвинт алідади горизонтального круга, слідкують чи не сходить середня горизонтальна нитка сітки з вибраної точки. Якщо середня нитка сітки весь час залишається дотичною до вибраної точки, то умова виконана. Коли вона сходить з вибраної точки, то виконують виправлення.

Виправлення. Не збиваючи положення зорової труби наведеної на вибрану точку, відкручують ковпачок в окулярній частині зорової труби і злегка відпускають закріпні гвинти окуляра, які направлені вздовж зорової труби і повертають блок сітки ниток так, щоб горизонтальна сітка не сходила з вибраної точки (рис.43, а).

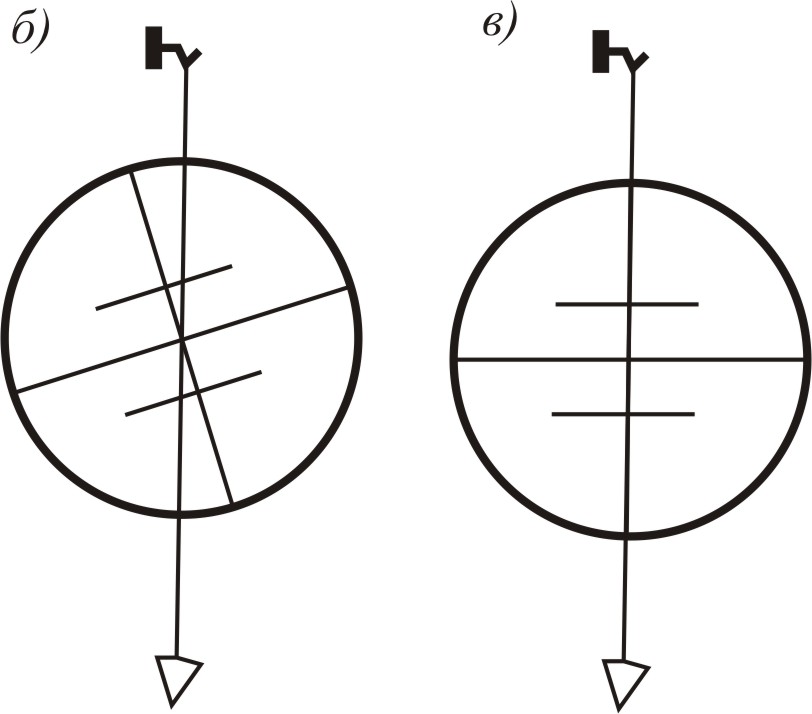

Можна підвісити нитковий висок і навести зорову трубу на нитку виска. Якщо вертикальна нитка сітки ниток займе положення приведене на рис. 43, б, то виконують виправлення, для цього повертають блок сітки ниток так, щоб вертикальна нитка сітки співпала з ниткою підвішеного виска (рис.43, в). Перевірку повторюють з метою переконання в тому, що вона виконана. Після цього ковпачок закручують на місце.

а )

Рис. 43. Положення сітки ниток

4.9. Визначення колімаційної похибки

Візирна вісь зорової труби повинна бути перпендикулярна до осі оберту труби.

Виконання.

Наводять зорову трубу на віддалену на декілька сот метрів ясно видиму точку місцевості (громовідвід, хрест церкви, радіоантена і т.д.). Знімають відлік з горизонтального круга при КП₁, переводять зорову трубу через зеніт і, повертають алідаду на 180^о, та знову наводять зорову трубу на ту же саму точку. Знімають відлік при КЛ₁. Відкріпляють закріпний гвинт теодоліта в підставці та повертають його приблизно на 180^о і закріплюють даний гвинт. Відкріплюють алідаду та наводять зорову трубу на вибрану точку і знімають відліки при КП₂ і КЛ₂ за вище зазначеною методикою.

Величину колімаційної похибки обчислюють за формулою

. (26)

Якщо величина (t – точність теодоліта), то умова виконана. Коли с>2t, то виконують виправлення.

Виправлення. Для цього знаходять вірний відлік за формулами

КЛ_о = КЛ₂ - с;

КП_о = КП₂ + с. (27)

За допомогою навідного гвинта алідади горизонтального круга встановлюють вичислений вірний відлік КЛ_о чи КП_о на горизонтальному крузі. В наслідок цих дій центр сітки ниток зміститься з вибраної точки в ту чи іншу сторону.

Для цього відкручують ковпачок в окулярній частині труби і відпускають горизонтальні гвинти 4 (рис. 44).

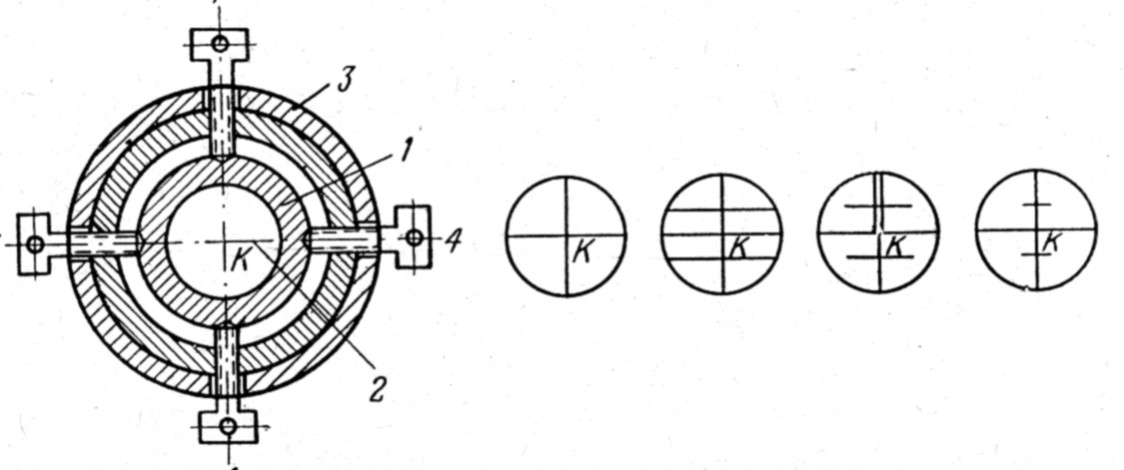

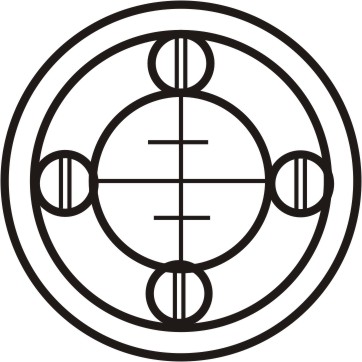

Рис. 44. Кріплення блоку сітки ниток

гвинтами 4 в зоровій трубі

Повертаючи горизонтальні гвинти 4 сітки ниток, пересувають діафрагму, до тих пір поки зображення вибраної точки не буде знаходитися точно в центрі сітки ниток.

Перевірку повторюють з митою переконання, що виправлення виконано.
