4.5. Приведення теодоліту в робоче положення
Виконання. Теодоліт центрують над точкою за допомогою виска (ниткового, механічного, оптичного). Наводять зорову трубу на світлий фон (біла стіна, небо) та повертають окулярне кільце так, щоб чітко було видно сітку ниток. За допомогою циліндричного рівня алідади горизонтального круга теодоліт приводять в прямовисне положення.
Д
ля
цього встановлюють циліндричний рівень
за напрямом двох піднімальних гвинтів
1 і 2 та повертають їх в різні
сторони і приводять бульбашку рівня
на середину (рис. 38).

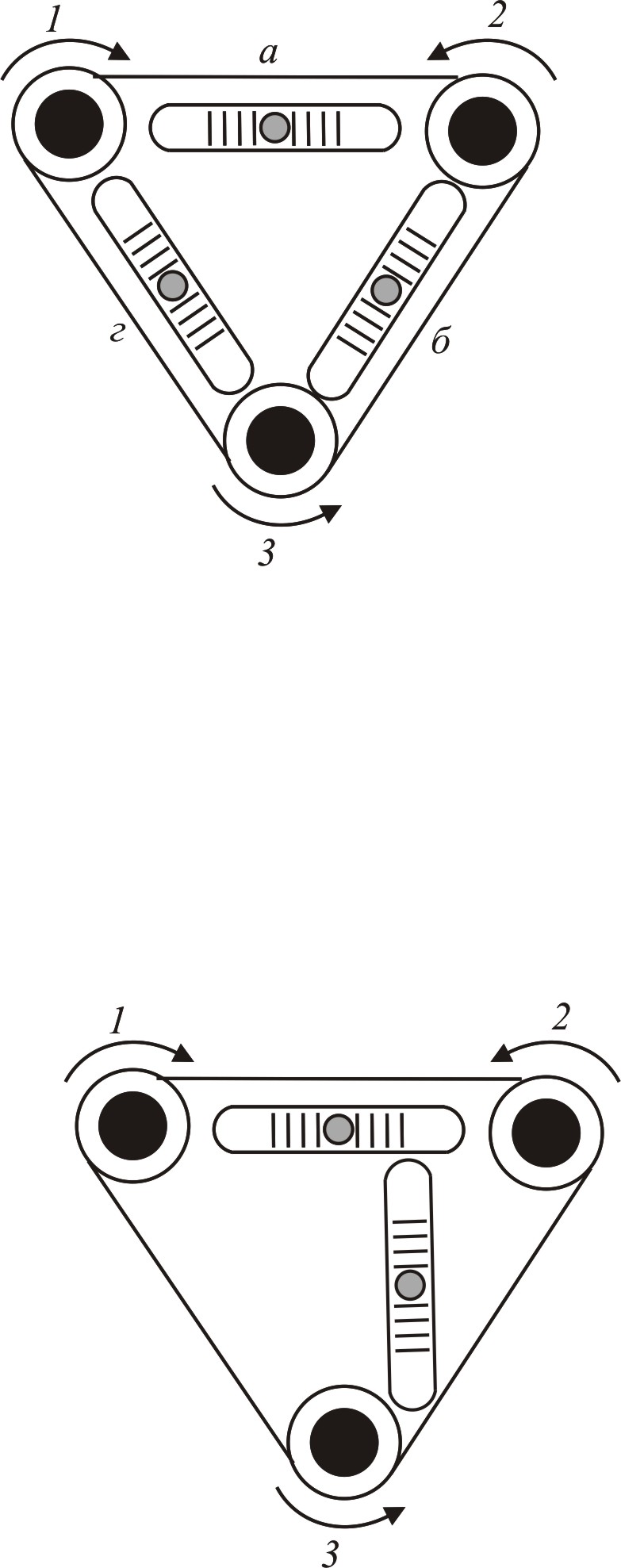

Рис.38. Приведення бульбашки рівня на середину
Після цього повертають теодоліт на 90° і повертають гвинт 3 в ту чи іншу сторону приводять бульбашку на середину.
Вище приведені дії виконують 2 – 3 рази. Це пояснюється тим, коли бульбашка рівня спочатку була суттєво відхилена від нуль-пункту то при повертанні її на середину, а потім повернення рівня наближено на 90о вона реагує значно.
4.6. Перевірка циліндричного рівня
Перед виконанням перевірок обов'язково приводять теодоліт в робоче положення.
Перевірку циліндричного рівня можна виконати двома способами.
Перший спосіб.
Вісь циліндричного рівня повинна бути перпендикулярна до осі обертання теодоліта.
Перший спосіб.
Виконання. Найпростіший спосіб перевірки даної умови полягає в наступному. Циліндричний рівень геодезичного приладу встановлюють в положення а та при допомозі піднімальних гвинтів 1 і 2, повертаючи їх в різні сторони, приводять бульбашку на середину (рис.39).

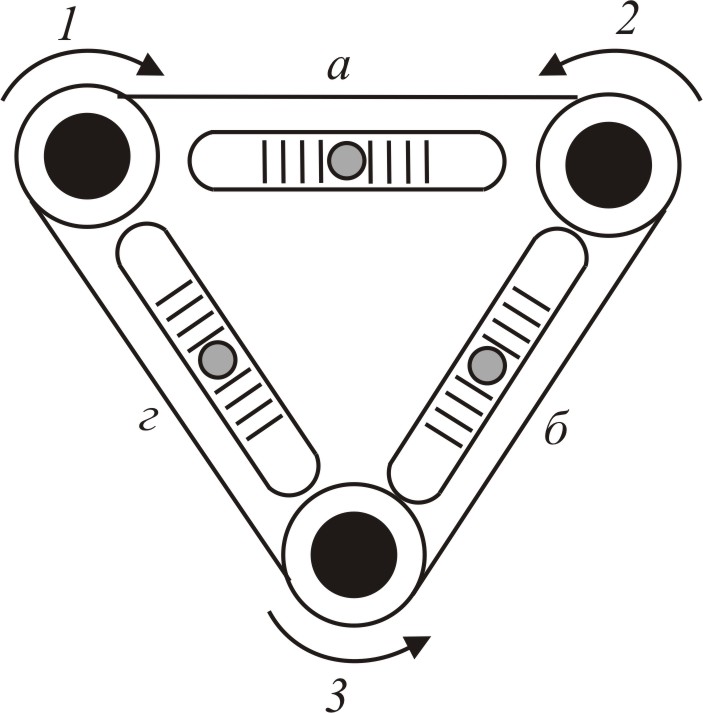

Рис.39. Перевірка циліндричного рівня
Після цього встановлюють циліндричний рівень в положення б і повертаючи третій піднімальний гвинт в ту чи іншу сторону приводять бульбашку в нуль-пункт. Тепер встановлюють циліндричний рівень в положення г. В цьому положенні бульбашка повинна бути в нуль-пункті тому, що верх площини підставки за напрямком піднімальних гвинтів 1 і 3 знаходиться горизонтально. Дійсно коли приводили бульбашку в нуль-пункт в положеннях а і б, то піднімальні гвинти 1 і 3 встановилися на одній висоті тому, що вони є вершинами рівностороннього трикутника.
Якщо бульбашка змістилася з нуль-пункту то при допомозі виправних гвинтів циліндричного рівня її приводять на середину.
Другий спосіб (рис.40).
Виконання. Встановлюють циліндричний рівень (зображення його суцільними лініями) за напрямом двох піднімальних гвинтів 1 і 2 та повертають їх в різні сторони і приводять бульбашку рівня на середину. Повертають теодоліт на 180° (положення рівня пунктирною лінією) і спостерігають за бульбашкою рівня.

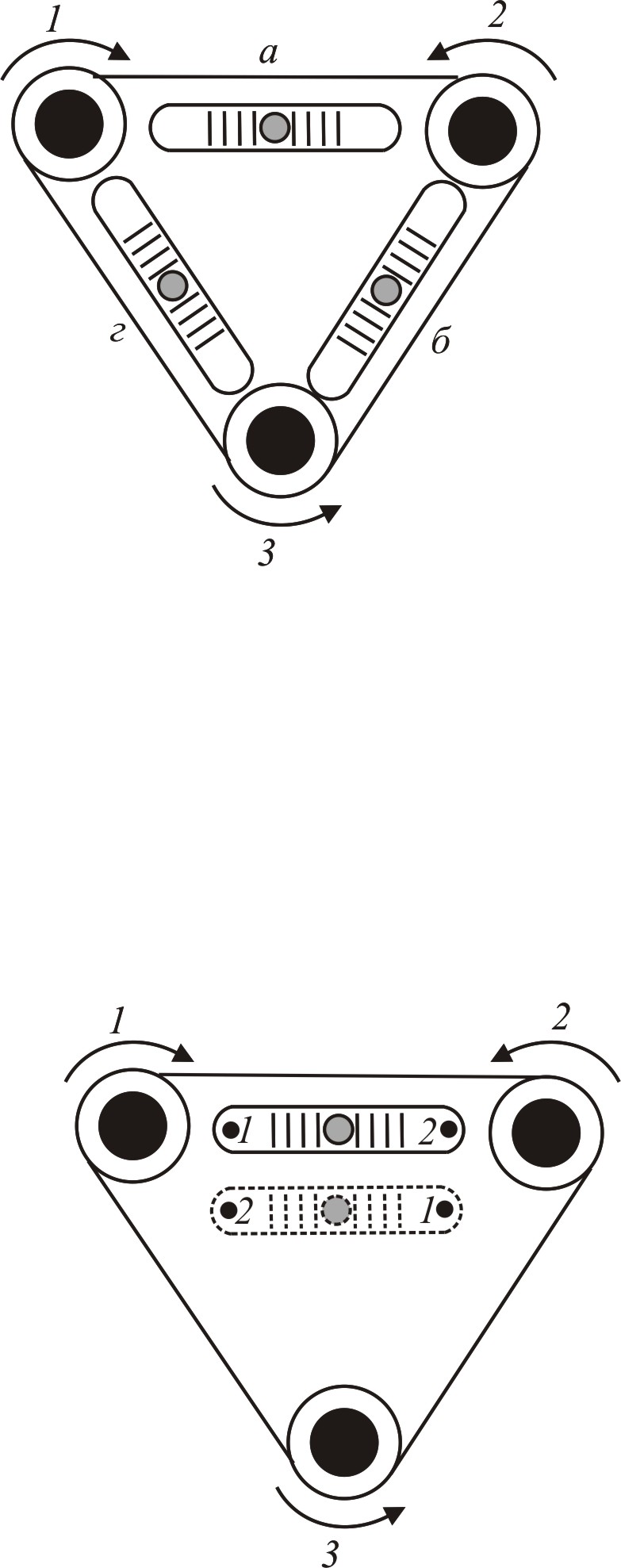

Рис. 40. Приведення бульбашки рівня на середину
Якщо бульбашка рівня осталась на середині, то умова виконана. Коли бульбашка рівня відхилилася від середини більше ніж на 2 поділки, то виконують виправлення.
Виправлення. Виправними гвинтами циліндричного рівня повернулась бульбашку до середини на половину дуги відхилення. Після цього перевірку виконують заново.
