Визначення рена шкалового мікроскопа теодоліта
№ 34875 горизонтального круга
∑r=+1',5;
або в секундах
.
Нижче наведені поправки до відліків шкалового мікроскопу
No |
1' |
2' |
3' |
4' |
5' |
6' |
|
+0'',125 |
+0'',25 |
+0'',38 |
+0'',50 |
+0'',62 |
+0'',75 |
No |
7' |
8' |
9' |
10' |
20' |
30' |
|
+0'',88 |
+1'',00 |
+1'',12 |
+1'',25 |
+2'',50 |
+3'',75 |
No |
40' |
50' |
60' |
|
|
|
|
+5'',00 |
+6'',25 |
+7'',50 |
|
|
|
Приклад. Відлік
по шкаловому мікроскопу No=55'12'';
поправка
. Виправлений відлік N=55'19''.
Дослідження шкалового мікроскопу виконується на різних частинах лімба. Якщо величина r яка називається реном мікроскопу, перевищує по абсолютній величині розраховану точність відліку то в цьому випадку складають таблицю поправок, які вводять у відліки по шкалам.
Рен визначають як різницю між розрахованим числом ділень п шкали і дійним числом ділень шкали n-r, яке вкладається у видимому інтервалі між штрихами лімба, r=n-(n-r).
Під час дослідження на різних частинах лімба нуль шкали мікроскопа суміщають із зображенням лівого кінця штриха лімба і відносно зображення штриха лімба розташованого справа від першого знімають відлік по правому кінці шкали мікроскопу.
Для виправлення рена мікроскопа горизонтального круга необхідно зняти бокову кришку 17, злегка ослабити гвинт 1 і 2 (рис. 62). Повертають їх так, щоб змістилася оправа з лінзами, вздовж осі, змінюють збільшення мікроскопу, тобто добиваються суміщення штрихів круга із штрихами шкали.
Виправлення починають з переміщення верхньої лінзи, при цьому порушується чіткість зображення і з'явиться паралакс. Зміщенням нижньої лінзи встановлюють чіткість зображення штрихів круга без помітного на око паралакса.
По закінченню цих дій слід закріпити гвинти 1, 2 і знову перевірити рен.
Виправлення рена вертикального круга виконується аналогічно вище приведеній методиці шляхом переміщення лінз об'єктива, закріпних гвинтів 3 і 4.

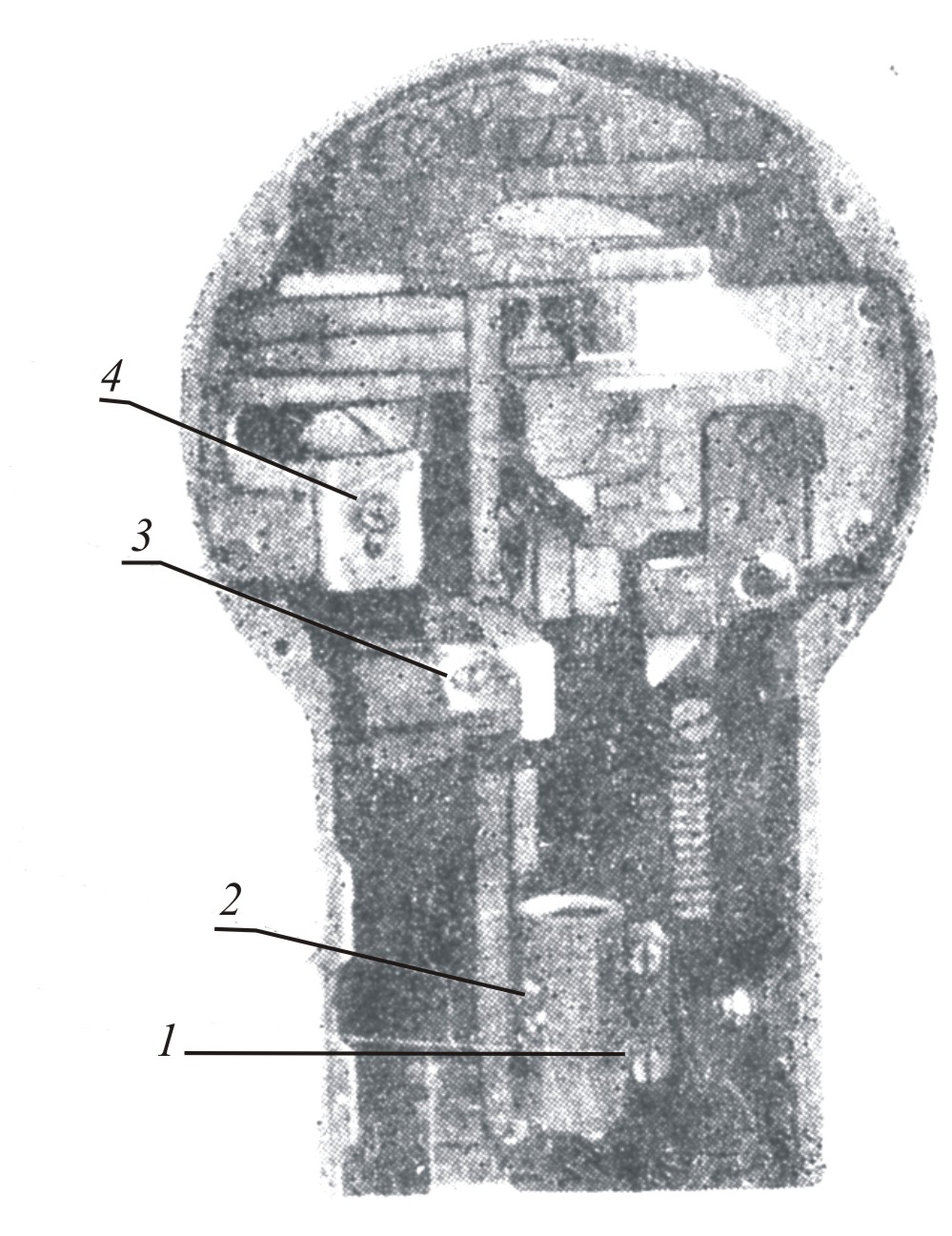

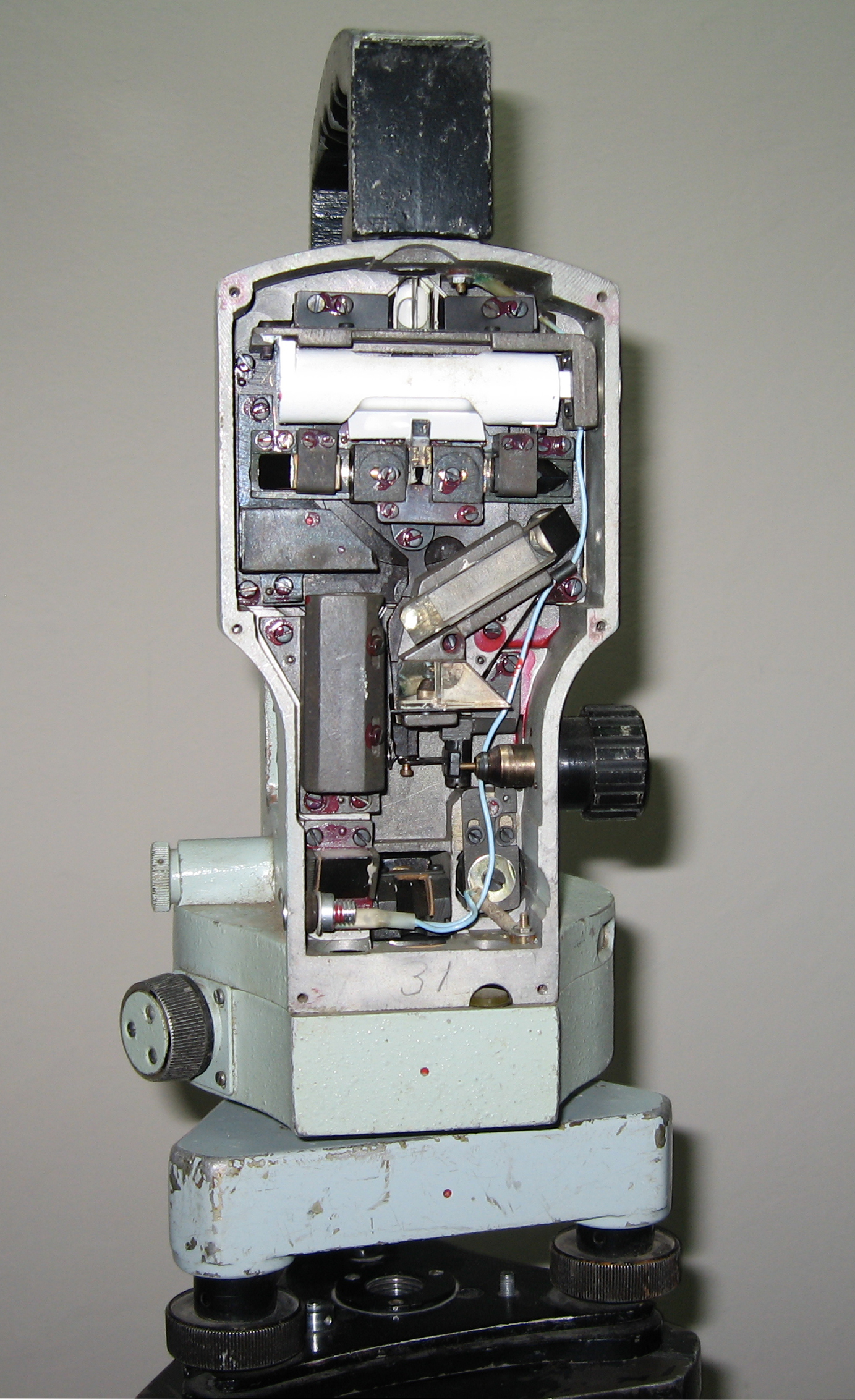

Рис.62. Вид теодоліту із знятою кришкою
4.27. Будова, перевірки та дослідження теодолітів 2т2
Будова теодоліту 2Т2 приведена на рис. 63 і дана, коротка характеристика відповідних його вузлів.

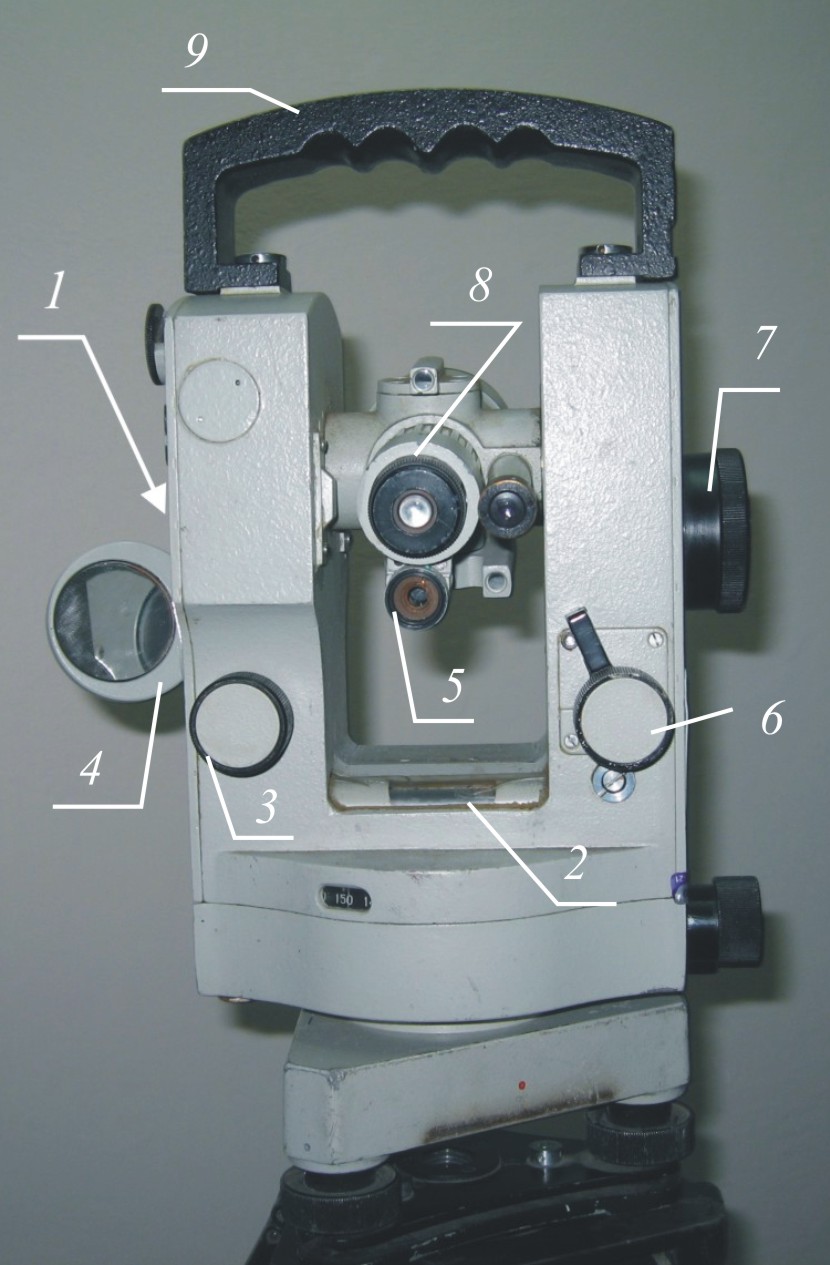

Рис. 82. Теодоліт 2Т2:
1 – бокова кришка; 2 – циліндричний рівень горизонтального круга; 3 – встановлюючий гвинт рівня при алідаді вертикального круга; 4 – дзеркало для підсвічування шкал кругів; 5 – мікроскоп; 6 – навідний гвинт зорової труби; 7 – маховик мікрометра; 8 – зорова труба; 9 – ручка для перенесення теодоліту.
Відлік знімають наступним чином: градуси зазначенні вверху 27°, десятки минут позначенні цифрами 012345 і беруть той десяток, який значиться під градусами. В нашому випадку знаходиться цифра 4, що відповідає 40'. На шкалі (рис.64, б) справа підписаний штрих цифрами 4 і 40. Цифра 4 відповідає 4', а цифра 40 відповідає 40''. До суцільного штриха на даній шкалі залишилося від цифри 40 1,5 маленьких ділень, що відповідає 1,5''. Тому повністю відлік буде становити 27°44'41,5''.

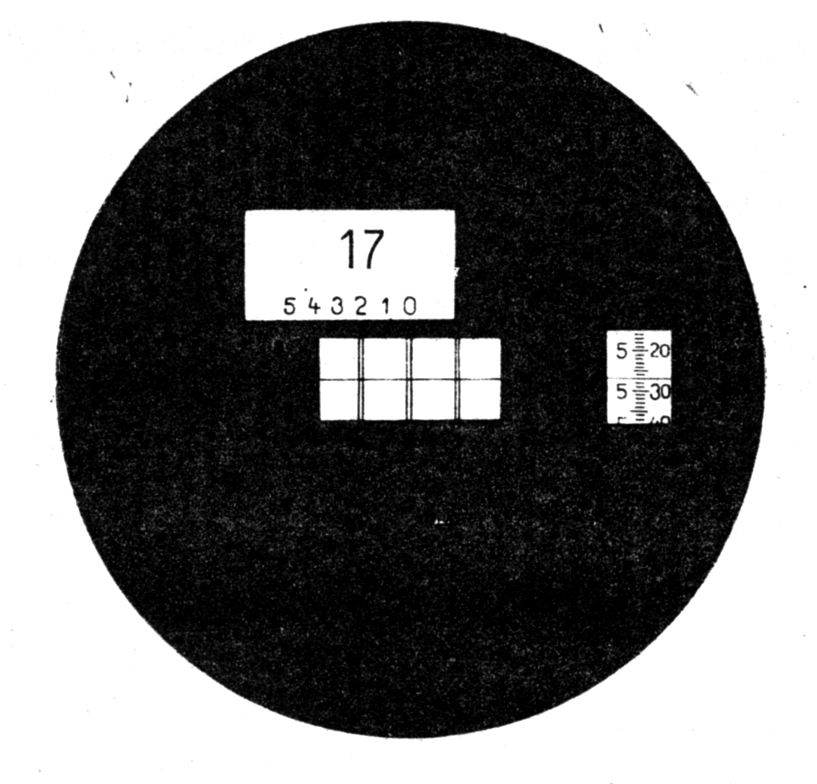

Відлік з ГК становить: 17°25'27''
а) б)

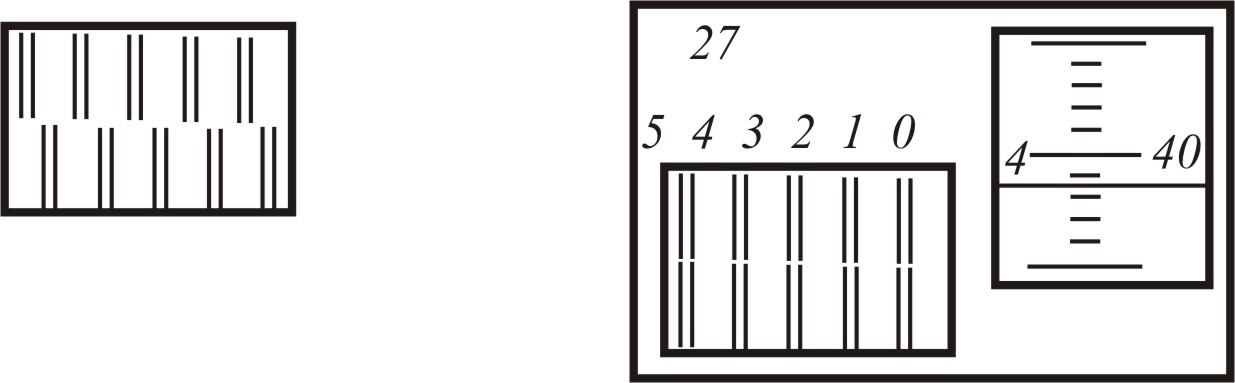

Рис. 64. Шкала для зняття відліку теодоліту 2Т2:
а) положення шкали після наведення зорової труби на ціль; б) потрібно сумістити штрихи шкали а маховиком мікрометра і зняти відлік
