4.23. Будова, перевірки та дослідження теодолітів т5
Будову теодоліту Т5 представлено на рис.58.

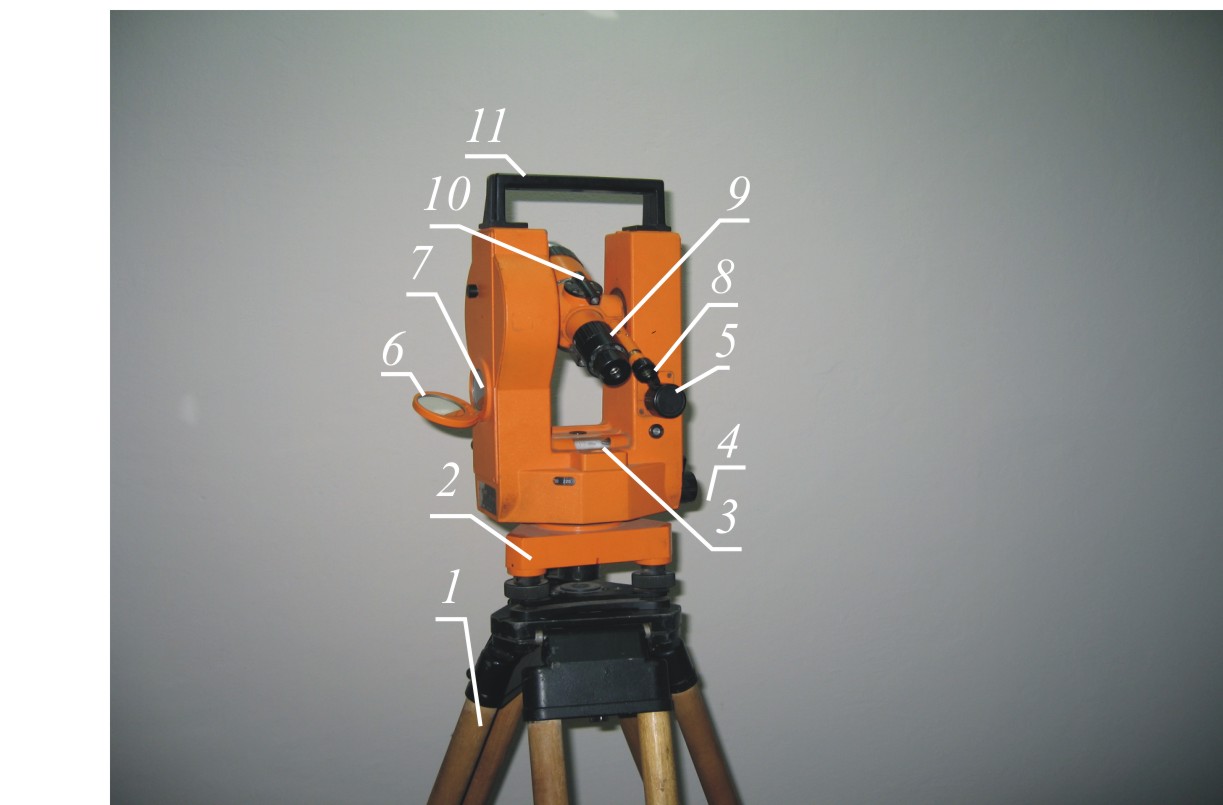

Рис. 58. Теодоліт Т5:
1) – штатив; 2 - підставка для теодоліту; 3 - циліндричний рівень горизонтального круга; 4 - навідний гвинт горизонтального круга; 5 – навідний гвинт вертикального круга; 6 – дзеркало для підсвітки шкал кругів; 7 – ілюмінатор; 8 – окуляр мікроскопа; 9 – окуляр зорової труби; 10 – оптичний візир; 11 – ручка для переноски теодоліта
На рис. 59 приведене поле зору зорової труби теодоліту Т5. Завдяки такому рисунку стає ясно, як потрібно знімати відліки по мікроскопу.

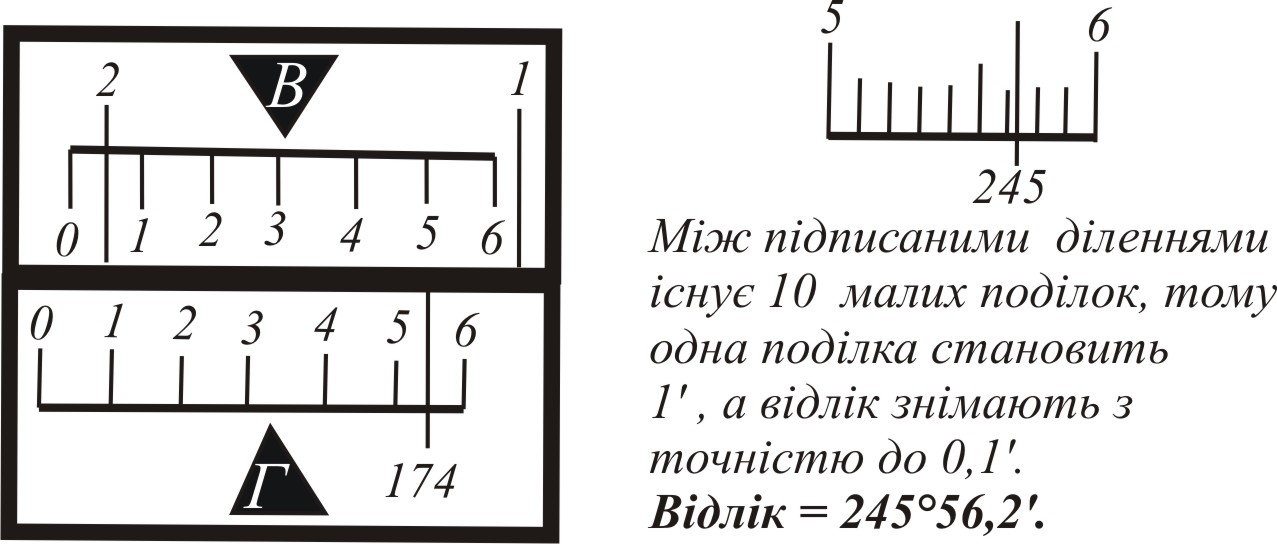

Рис. 59. Поле зору мікроскопу теодоліта Т5:
відлік з вертикального круга = 2о05,2';
відлік з горизонтального круга = 174о54,5'
Схема оптичної системи теодоліту Т5 приведена на рис.60, на якому зображені основні оптичні елементи.

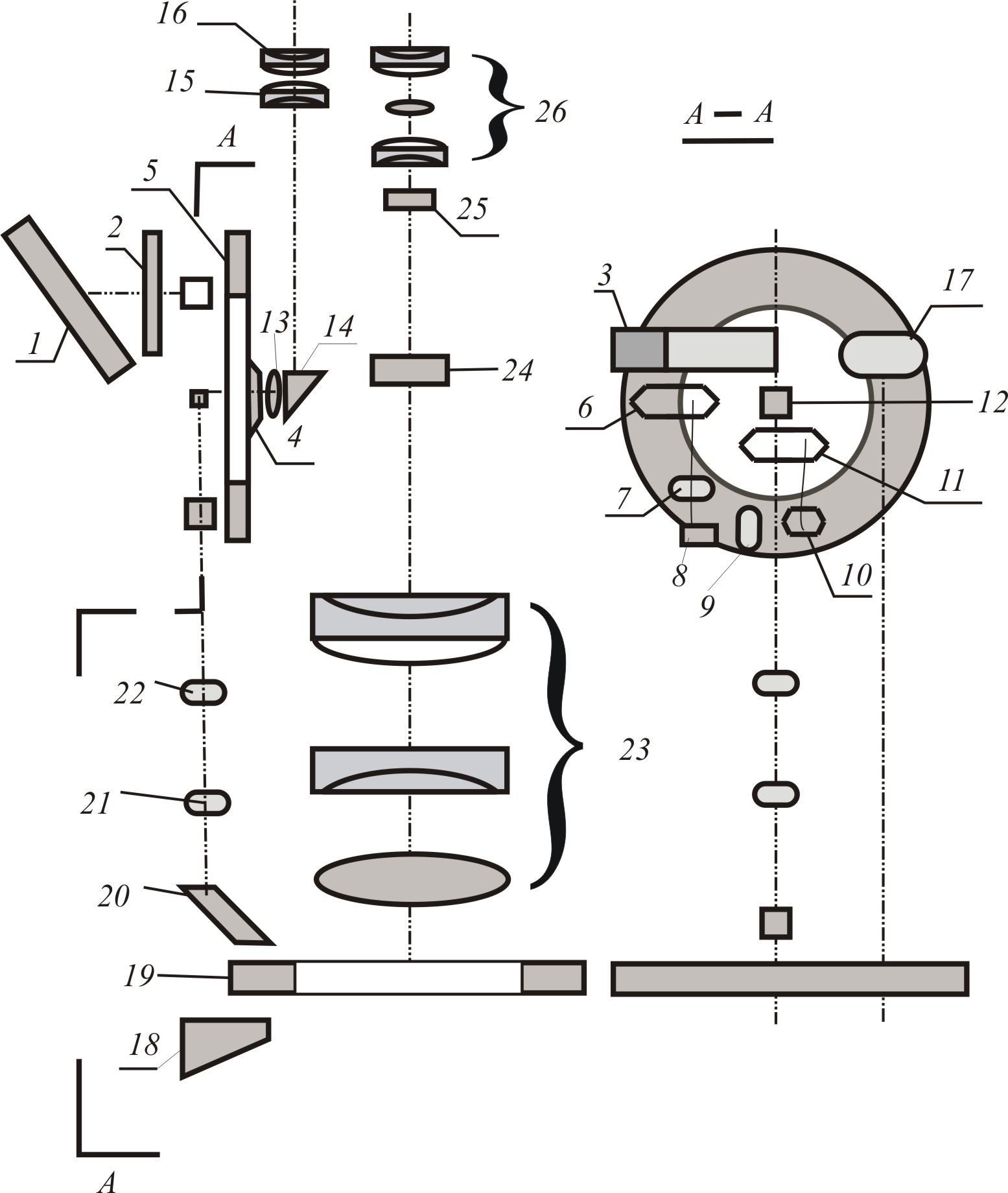

Рис. 60. Оптична система теодоліту Т5:
1 – дзеркало; 2 – матове скло; 3 – призма з колективом; 4, 6, 8, 10, 12, 14, 17, 20 – призми; 5 – вертикальний круг; 7, 9 –лінзи мікроскопа вертикального круга; 11 – призма із шкалою мікроскопа; 13 – об'єктив мікроскопа; 15, 16 – лінзи окуляра мікроскопа; 18 - призма з колективом; 19 – горизонтальний круг; 21, 22 – лінзи об'єктива мікроскопа горизонтального круга; 23 – об'єктив зорової труби; 24 – лінза фокусуючи; 25 – сітка; 26 – окуляр зорової труби
4.24. Перевірки теодоліту т5
Всі перевірки теодоліту Т5 співпадають з перевірками теодоліту Т30 або 2Т30 і виконуються точно так же, як у теодолітів Т30 або 2Т30.
4.25. Рен відлікового мікроскопу
Видима величина одного ділення горизонтального або вертикального кругів повинна бути рівна видимій довжині шкали відлікового мікроскопу.
Мікроскоп-мікрометр конструюють так, щоб один інтервал лімба повинен вимірюватися цілим числом обертів, або цілим числом півобертів мікрометерного гвинта. В дійсності ні виготовлення, ні його встановлення не можуть забезпечити точне виконання цієї вимоги, тому при переведенні нитки мікрометра з одного штриха лімба на суміжний з ним штрих, ми робимо не точне число обертів або півобертів гвинта мікрометра, а дещо більше або менше їх. Величина цього недостаючого або перебільшеного оберту гвинта мікрометра називається реном мікроскоп-мікрометра.
4.26. Дослідження шкалового мікроскопа
Дані дослідження зводяться до того, щоб перевірити чи дорівнює довжина шкали мікроскопу qn величині зображення ℓ одного ділення лімба даного теодоліта. Якщо довжина шкали мікроскопу qn ≠ ℓ, то існуюча ціна ділення буде відрізнятися від розрахованої для даного теодоліта (рис.61).

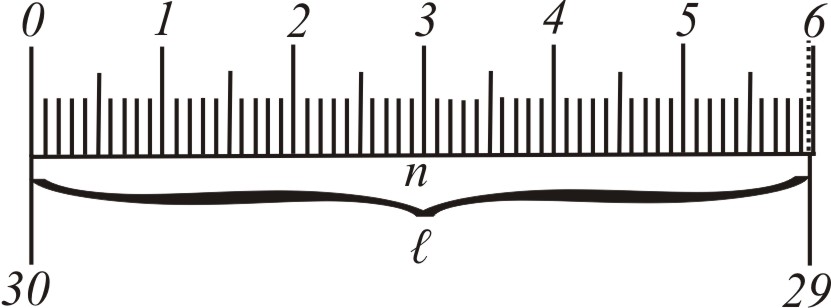

Рис.61. Визначення рена теодоліта Т5
Нехай в даному діленні ℓ лімба вкладається n-r ділень шкали мікроскопа, де п- кількість цілих ділень шкали мікроскопа; r- частка відхилення від п. Тоді дійсна ціна ділення шкали визначається за формулою
(40)
Якщо дане рівняння розкласти в степний
ряд і зупинитися на члені першої степені
та враховуючи що величина
мала яку можна нехтувати, отримаємо
,
(41)
де
-
розрахункова ціна ділення шкали
мікроскопа.
Враховуючи це, отримаємо рівняння
.
(42)
Знімають з горизонтального круга відлік N, який відповідає k діленням шкали, відносно молодшого штриха лімба.
Тоді
,
(43)
де No
– відлік, який відповідає розрахунковій
ціні ділення шкали
.
Відтак, щоб отримати істиний відлік N,
потрібно до відліку No
додати поправку, рівну
.
Значення r (рена) визначають шляхом дослідження мікроскопа на різних частинах лімба, з перестановкою його для кожного дослідження на 30 або 45о. При кожному встановленні нульового штриха шкали суміщають його з штрихом лімба, а на протилежному кінці шкали знімають відлік S'. Складають різниці між ціною ділення лімба і відліком по шкалі, отримують на даній установці величину рената та із всіх значень рена визначають середнє rср. Результати спостережень заносять в табл. 10.
Таблиця 10
№№ пп |
Відліки |
Величина рена r = 60 '- S' |
Примітка |
|
по лімбу |
По шкалі мікроскопу, S' |
|||
1 |
0о |
59',8 |
+0',2 |
ℓ= 60'- ділення лімба; п=60 –кількість цілих ділень шкали мікроскопу; νо=1'-розрахункова ціна ділення шкали мікроскопа. |
2 |
30 |
59,9 |
+0,1 |
|
3 |
60 |
60,0 |
0,0 |
|
4 |
90 |
59,8 |
+0,2 |
|
5 |
120 |
59,7 |
+0,3 |
|
6 |
150 |
59,9 |
+0,1 |
|
7 |
180 |
60,0 |
0,0 |
|
8 |
210 |
60,0 |
0,0 |
|
9 |
240 |
59,9 |
+0,1 |
|
10 |
270 |
59,9 |
+0,1 |
|
11 |
300 |
59,8 |
+0,2 |
|
12 |
330 |
59,8 |
+0,2 |
|
