4 Техногенное озеро накопитель отходов
Былкылдак (Былқылдақ) – в переводе с казахского - зыбун; трясина - пониженная болотисто-луговая местность с обильным выходом грунтовых вод. В различных источниках приводится разное написание, поэтому мы, по-возможности, приводим его согласно приведенного в данном разделе.
Накопитель отходов северной промзоны г. Павлодар оз. Былкылдак расположен на расстоянии около 5 км от поймы реки Иртыш и имеет расчетную емкость 59,8 млн. м3 и площадь водного зеркала 22,8 км2 при уровневой отметке 109 м – рисунок 37.
Накопитель с двух сторон (запад и восток) ограничен двумя закрепленными земляными дамбами и с трех (запад, север и восток) - окружен глиняной противофильтрационной диафрагмой по типу «стена в грунте» толщиной 0,6 м и глубиной от 2,5 до 6,0 м. В настоящее время западная часть дамбы имеет протяженность с юга на север 896 метров .– рисунок 38.

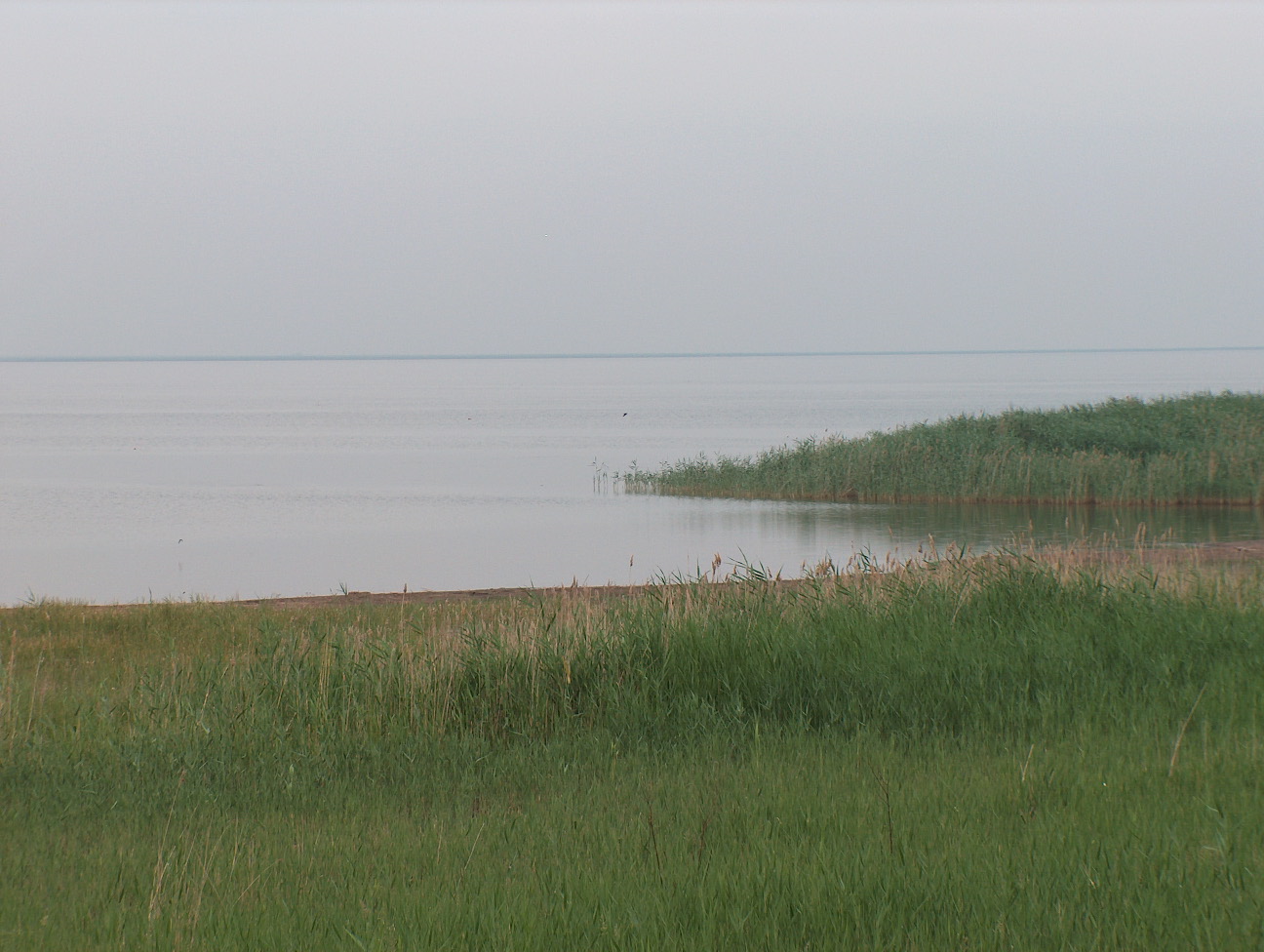

Рисунок 37 – Отстойник-накопитель отходов оз. Былкылдак

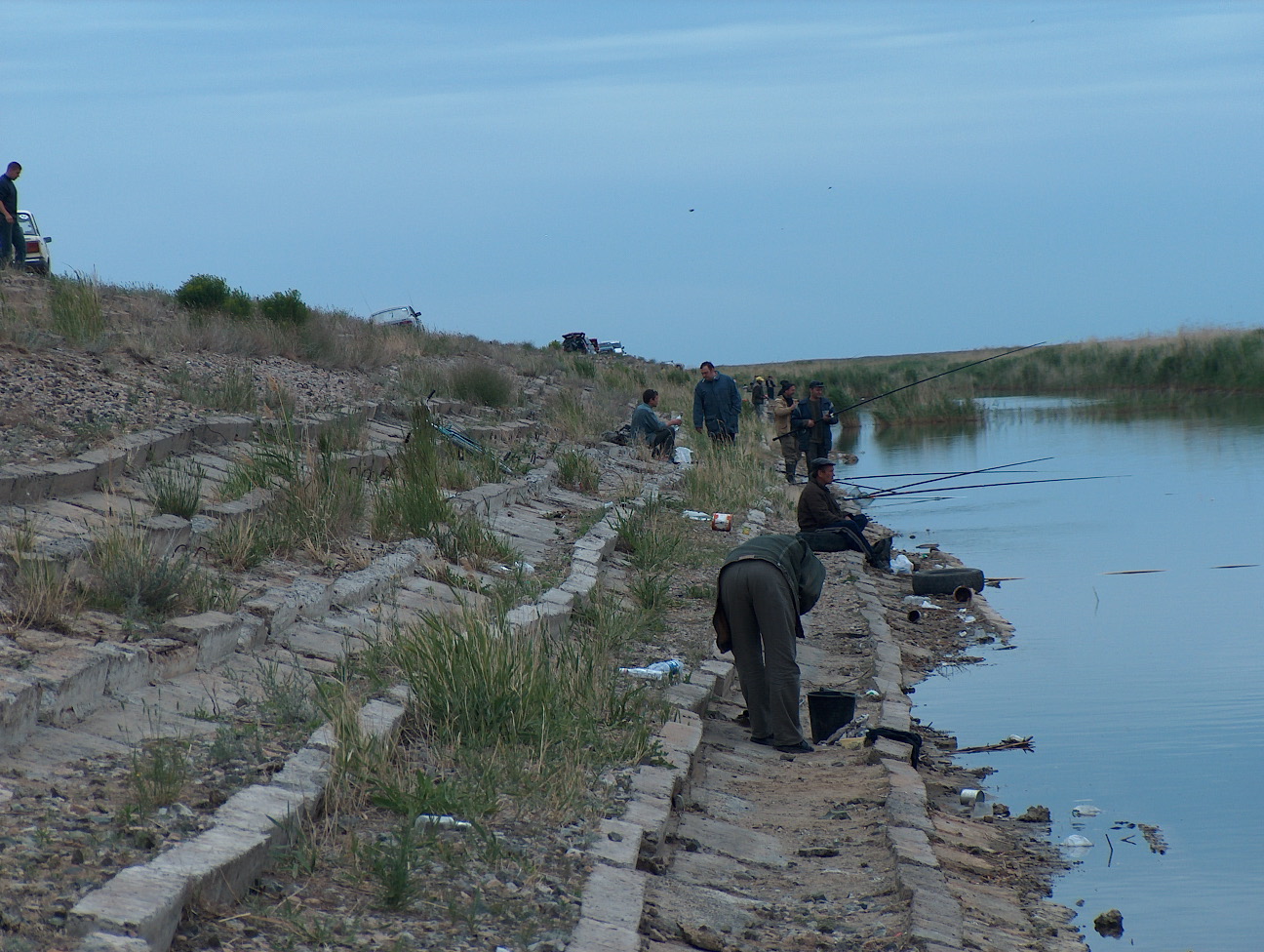

Рисунок 38 - Часть дамбы оз. Былкылдак
Дамба выполнена из плотно утрамбованного насыпного грунта высотой 4 метра, высота откоса 14 метров, шириной 7,5 метров. На поверхности дамбы находится грунтовая дорога шириной 2,5 метра. С одной стороны дамба укрепленна железобетонными армированными ребристыми плитами размером 3,0 × 1,5 и 2,0 × 2,0 уложенных плашмя на откос дамбы, которая имеет уклон 600 . Швы между плитами залиты бетоном. С другой стороны дамба отсыпана и утрамбованна грунтом с высотой уклона призмы 10 метров.
Следующая часть дамбы имеет протяженность 860 метров высотой 4 метра, шириной 7,2 метра, на поверхности дамбы находится грунтовая дорога. С южной стороны откос дамбы отсыпан крупным щебнем, фракции 50 - 70 мм., и имеет уклон 600 . Северная сторона, высота по откосу 12 метров дамбы отсыпана и утрамбована грунтом с уклоном 800 .
Далее дамба, огибая накопитель Былкылдак на северо-восточной стороне, имеет протяженность 828 м. Она также выполнена из насыпного грунта, имеет высоту 4 метра по откосу 10,5 метров, ширину 7,5 м. На поверхности дамбы находится грунтовая дорога. С южной стороны дамба укреплена железобетонными армированными ребристыми плитами, размерами 3,0 × 1,5 и 2,0 × 2,0, уложенными плашмя на откос дамбы которая имеет уклон 600 . Швы между плитами залиты бетоном марки 400. С другой стороны северной дамба отсыпана и утрамбована грунтом и имеет уклон 800.
С восточной стороны призмовидная дамба шириной 12 м имеет длину 450 м, она отсыпана и уплотнена грунтом (глина) и имеет откос 600 при высоте 2,5м. С другой стороны (западной) дамба укреплена крупными плитами железобетонными изделиями сваленными хаотично по всей восточной стороне дамбы, что затрудняет промывку дамбы водой, местами она пропускает воду.
С южной стороны накопитель Былкылдак вообще не имеет ограждающей конструкции, что позволяет воде беспрепятственно разливаться в южном направлении, заливая и заболачивая всю южную часть между озером накопителем отходов Былкылдак и химзаводом г. Павлодара.
До 1975 г. он принимал сточные воды всей Северной промзоны г. Павлодара (ПХЗ, тракторного, картонно-рубероидного и нефтеперерабатывающего заводов и ТЭЦ 2), однако затем был передан на баланс ПХЗ, и кроме его сточных вод принимал только дренажные воды объединенного золоотвала ТЭЦ 2 и ТЭЦ 3. Этот золоотвал до настоящего времени также является основным источником питания накопителя отходов Былкылдак подземными водами.
В настоящий момент ведется комплексное исследование экосистемы оз. Былкылдак, в рамках которого начато изучение видового состава растительности этого техногенного озера накопителя отходов.
