МИНИСТЕРСТВО ОБРАЗОВАНИЯ И НАУКИ РОССИЙСКОЙ ФЕДЕРАЦИИ
Государственное образовательное учреждение
высшего профессионального образования
«Пензенский государственный университет архитектуры и строительства»
Кафедра «Городское строительство и архитектура»
ПОЯСНИТЕЛЬНАЯ ЗАПИСКА
к курсовой работе по архитектуре
на тему: «2-этажный, 2-секционный, 12-квартирный жилой дом»
Автор проекта: Сорокин Дмитрий Сергеевич
Обозначение:КР-2069059-271101-121039-14
Группа: СУЗ-21
Руководитель работы: Береговой А.М.
Работа защищёна: Оценка:
Пенза 2014
Содержание
Введение…………………………………………………………………… 3 стр.
1. Объёмно-планировочное решение здания………………………......... 4 стр.
2. Конструктивное решение здания
2.1. Фундаменты……………………………………………………. 5стр.
2.2. Цоколь, горизонтальная гидроизоляция, отмостка………….. 6 стр.
2.3. Стены и перегородки…………………………………………... 6 стр.
2.4. Теплотехнический расчет…………………………………………
2.5. Междуэтажное перекрытие, покрытие здания, полы…….….. 6 стр.
2.6. Окна……………………………………………………………... 8 стр.
2.7. Лестницы…………………………………………….……..........8 стр.
2.8. Двери……………………………………………………………. 9 стр.
Библиографический список……………………………………………... 10 стр.
Введение
В курсовой работе дано задание на проектирование 2-х этажного жилого дома. При проектировании здания необходимо обеспечить единство функциональных, архитектурно-художественных и экономических требований.
Исходя из этих требований, в курсовой работе приведена наиболее оптимальная схема объёмно-планировочного решения жилого 2-х этажного дома. Среди всех вариантов конструктивных элементов, отдано предпочтение высоконадёжным, экономичным, индустриальным, характерным для данного района строительства конструкциям и типовым изделиям.
Курсовая работа состоит из двух частей:
- графическая;
- пояснительная записка.
1. Объёмно-планировочное решение
2-х этажный, 2-х секционный, 8-и квартирный жилой дом имеет прямоугольную форму в плане, продольные несущие стены. Размеры в осях: 1-7 – 32800 мм, А-В – 12000 мм.
В левой секции жилого дома на каждом из двух этажей квартиры расположены по направлению часовой стрелки: 4-х комнатная, 5-и комнатная. Правая секция жилого дома по расположению квартир является зеркальным отображением левой секции.
При входе в секцию имеется тамбур. Подъём на лестничную площадку первого этажа осуществляется по цокольному маршу, набранному из пяти ступеней и имеющему 6 подъёмов. Подъём на лестничную площадку 2-го этажа осуществляется по двум маршам, имеющим 9 ступеней и 10 подъёмов. Высота этажа – 2,8 м; высота помещений – 2,5 м; отметка промежуточной лестничной площадки + 1,400. Покрытие – совмещенное.
3х-комнатная квартира:
- Общая площадь квартиры – 72,9 м2;
- Жилая площадь квартиры – 52,4 м2;
- Отношение жилой площади к общеё площади квартиры – 71%.
1х -комнатные квартиры:
- Общая площадь квартиры – 49,8 м2;
- Жилая площадь квартиры – 28,6 м2;
- Отношение жилой площади к общеё площади квартиры –57.4 %.
1х -комнатные квартиры:
- Общая площадь квартиры – 49,8 м2;
- Жилая площадь квартиры – 28,6 м2;
- Отношение жилой площади к общеё площади квартиры –57.4 %.
- Площадь застройки Пз = 750 м2 определена как площадь горизонтального сечения по внешнему ободу здания на уровне цоколя по правилам, приведённым в СНиПе «Жилые здания».
- Строительный объём здания Ос = 5260,4 м3 определён перемножением площади горизонтального сечения здания на уровне окон первого этажа на высоту от уровня пола первого этажа до средней отметки чердачного покрытия.
- Жилая площадь дома Пж = 701,48 м2 определена как сумма жилых площадей всех квартир дома.
- Общая площадь дома По = 1106,4 м2 определена как сумма общих площадей всех квартир дома.
- Площадь поверхности наружных стен здания С = 930,7 м2.
Технико-экономические показатели:
К1 = (Пж/По)100% = (701,48/1106,4)100% = 63,4%, показывает целесообразность соотношения жилой и общей площади дома.
К2 = Ос/По = 5260,4/1106,4 = 4,75 м3/м2, показывает экономичность использования строительного объёма здания.
К3 = С/По = 930,7/1106,4 = 0,84 м2/м2, показывает компактность здания.
Технико-экономические показатели К1, К2, К3, подсчитываются для возможности сравнения варианта объёмно-планировочного решения здания с другими возможными вариантами объёмно-планировочного решения этого же здания.
2. Конструктивное решение здания
2.1. Фундаменты
Фундаменты сборные железобетонные ленточные под несущими и капитальными стенами.
По осям А, В, наружных стен глубина заложения фундаментов составляет 1,5 м (отметка подошвы фундамента -2,500). По осям Б, 2-12 внутренних стен глубина заложения фундаментов составляет 0,6 м (отметка подошвы -1,800).
Использованы фундаментные блоки СБ-6-12;СБ-4-12;

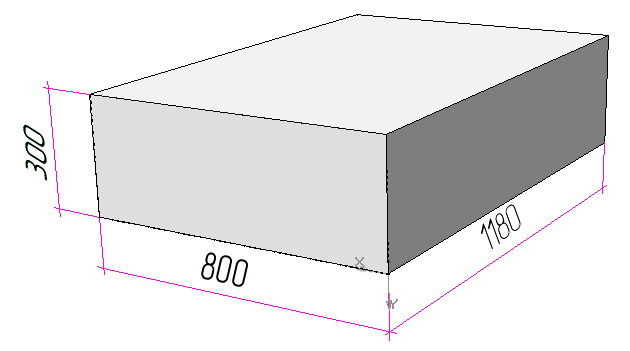

Рис. Фундаментный блок.
По всем осям имеются монолитные участки.
Стеновые блоки укладываются на цементно-песчаном растворе. Толщина шва – 100 мм.
