МИНИСТЕРСТВО ОБРАЗОВАНИЯ И НАУКИ РФ
Федеральное государственное образовательное учреждение высшего профессионального образования
«Государственный университет —учебно-научно-производственный комплекс»
Архитектурно-строительный институт
Кафедра «Строительные конструкции и материалы»
РАСЧЕТНО-ПОЯСНИТЕЛЬНАЯ ЗАПИСКА
к курсовой работе № 1
«Основания и фундаменты»
Тема курсовой работы:
«Вариантное проектирование фундаментов»
Студент: Володин М.А.
Шифр 110449
Группа 36-C
Преподаватель ___________________________________ Афонин П.А.
Орел 2014 г.
Содержание
Введение 3
6. Вариантное проектирование 29
6.1 Расчет технико-экономических показателей 29
6.2 Анализ проведенных расчетов двух вариантов фундаментов. 30
Введение
В данном курсовом проекте необходимо для фундамента мелкого заложения и свайного фундамента определить глубину заложения, подобрать размеры фундаментов, рассчитать осадку, выбрать оптимальный вариант фундамента из условий экономичности на основании расчета технико-экономических показателей, дать указания по производству работ по принятому варианту фундамента. Основной задачей данного курсового проекта является получение знаний и навыков расчета фундаментов мелкого заложения и свайных фундаментов.
Исходные данные.
Анализ исходных данных по надфундаментной конструкции.

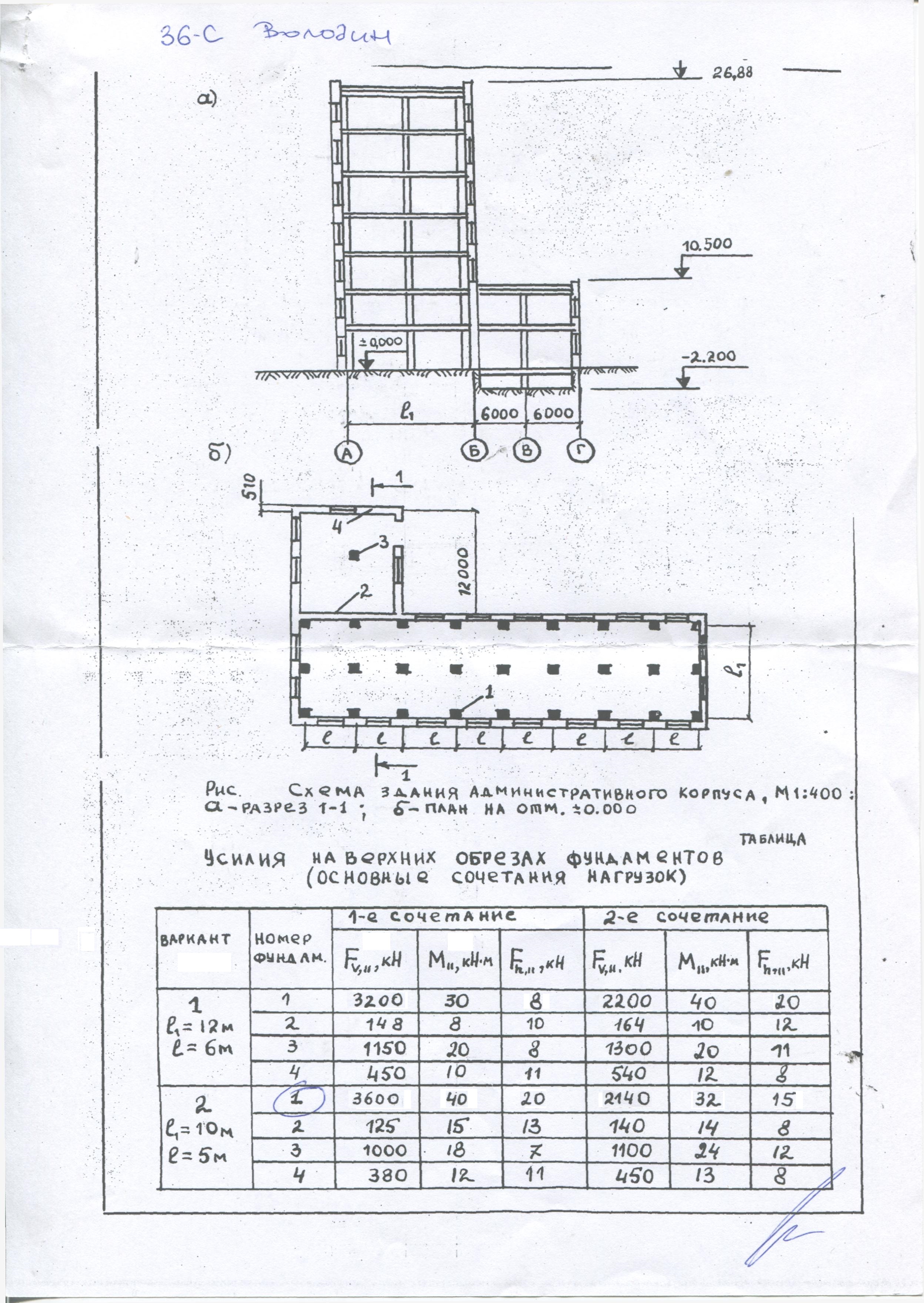

Здание административного корпуса, имеет Г-образную форму в плане; размеры: длина (размер в осях 1-9) – 54000мм; ширина (размер в осях А-Г)-24000мм. Здание смешанной этажности. Так же имеется подвал глубиной 2,2м, с шириной пролета 12м и длинной 12м. Здание с не полным каркасом, стены – панельные и кирпичные. Междуэтажные перекрытия и покрытие здания выполнены из многопустотных железобетонных плит по железобетонному ригелю.
Исходя из конструктивных особенностей, здание представляет жесткую конструкцию с не полным каркасом. Несущую функцию выполняют сборные железобетонные колонны сечением 400х400мм и кирпичные стены шириной 510мм.
Определим
величины предельных деформаций, согласно
СНиП 2.02.01-83*, прил.4 :
.
Расчетные усилия в нижних сечениях колонн приведены в таблице 1.
Таблица 1 – Усилия на верхних обрезах фундаментов (основное сочетание нагрузок)
Номер фундамента |
1-е сочетание |
2-е сочетание |
||||
|
|
|
|
|
|
|
1 |
3600 |
40 |
20 |
2140 |
32 |
15 |
Из двух сочетаний в таблице 3 для расчетов по второй группе предельных состояний в качестве расчетного выбираем комбинацию усилий с максимальной вертикальной силой:
Для
расчетов фундамента по первой группе
предельных состояний величины
,
,
необходимо
умножить на усредненный коэффициент
1,2.
.
Усилия на отметке подошвы фундамента
(Nn)
находят после определения предварительных
размеров фундамента.
Анализ инженерно-геологических и гидрогеологических условий площадки строительства.

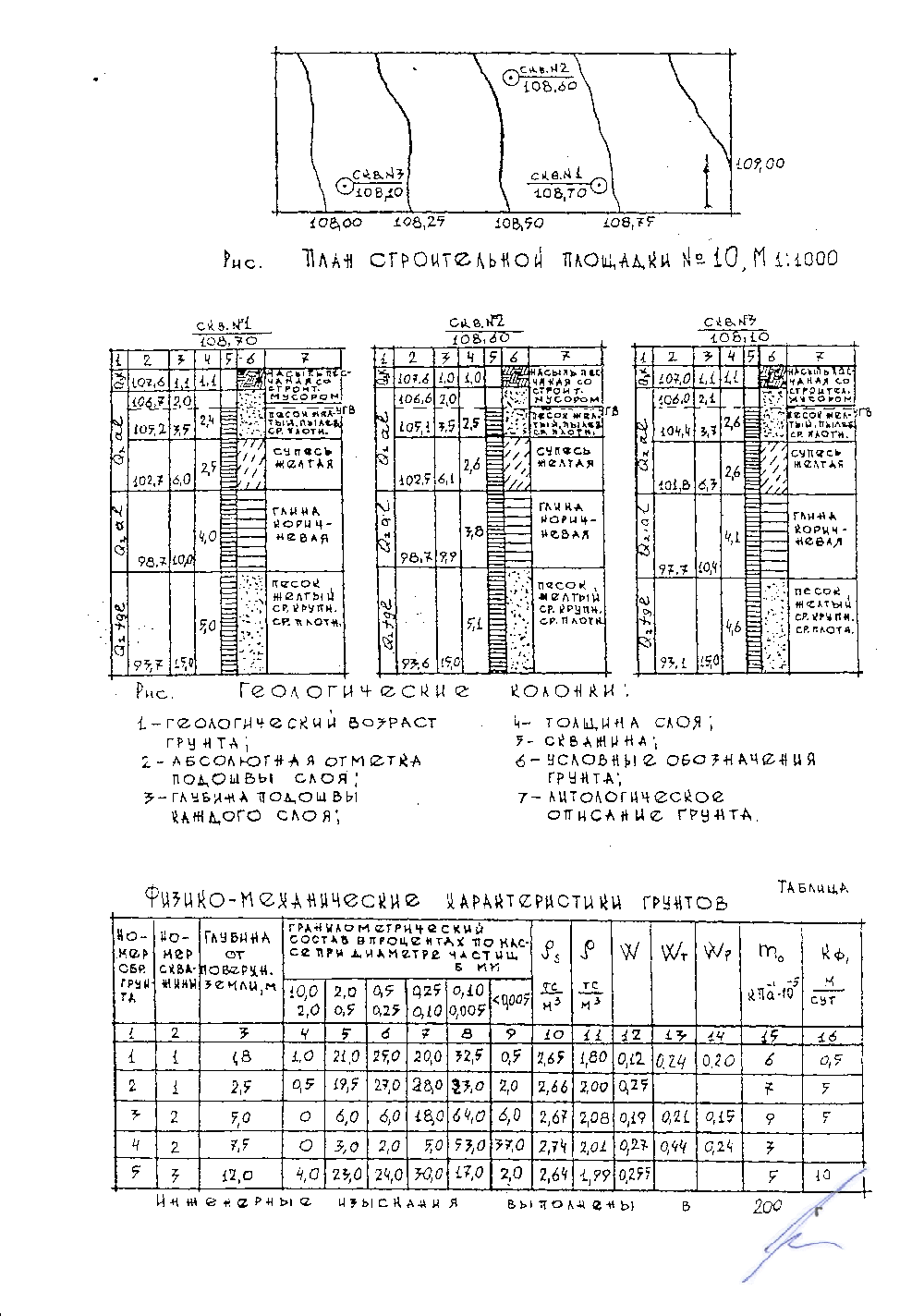

Материал инженерно-геологических изысканий.
Для определения инженерно-геологических условий строительства на площадке были пробурены 3 скважины глубиной до 15,0 м. При бурении выявлены следующие грунты:
Насыпь песчаная с строительным мусором - мощность колеблется от 1 до 1,1 м;
песок пылеватый, средней плотности - мощность слоя от 2,4 до 2,6 м;
супесь желтая - мощность слоя колеблется от 2,5 до 2,6 м;
глина коричневая - мощность слоя от 3,8 до 4,1 м;
песок желтый, средней крупности, средней плотности - мощность слоя колеблется от 5,1 до 4,6 м.
1. Расчет физических характеристик второго образца грунта:
где w = 1,00 Т/м3 – плотность воды.
2. По ГОСТ 25100-95 определим наименование грунта.
по числу пластичности IP = 0 ― (таблица Б.12);
по показателю текучести IL= 0 ― (таблица Б. 14);
по плотности скелета pd=1,72 - рыхлый (таблица Б.2);
по степени водопроницаемости Кф=5 – сильноводопроницаемый (таблица Б.17);
по коэффициенту пористости – средней плотности(таблица Б.18);
Полное наименование грунта - песок рыхлый, средней плотности, насыщенный водой.
3. Механические характеристики грунта определим по СниП 2.02.01-83. Модуль деформации Ео=17 МПа (таблица 3, приложение 1);угол внутреннего трения и коэффициент сцепления соответственно =30, С=4 кПа (таблица 1, приложение 1); расчетное сопротивление Rс =100 кПа (табл. 2, приложение З). На основе приведенного расчета заполняем сводную таблицу характеристик грунтов (табл.2).
Грунтовые воды обнаружены во втором слое, в песке. Отметка грунтовых вод 106,7 м. Так как в здании нет данных об относительных высотных отметках устья буровых скважин, то принимаем их равными 200 мм.
Сводная таблица характеристик грунтов
№
слоя
грунта
№
образца
грунта
№
скважины
Наименование
грунта (по ГОСТ 25100-82)
Физические
Механические
основные
дополнитель
ные
производные
индексационные
дедеформ.
прочностн
ые
R0
МПа
ρs
т/м3
γII
кН/
м3
W
WL
WP
ρd
т/м3
е
γsbII
кН/м3
Ip
IL
Sr
E
МПа
φ
град
С
МПа
1
2
3
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
1
1
1
Культурный
слой
2,65
18
0,12
0,24
0,2
1,61
0,65
10
0
0
0,49
-
-
-
-
2
2
1
Песок
рыхлый, средней плотности,
сильнопроницаемый.
2,66
20
0,25
-
-
1,60
0,66
10
0
0
1,00
30
35
1
100
3
3
2
Супесь
пластичеая, рыхлая, насыщенная водой,
сильнопроницаемая.
2,65
20,8
0,19
0,21
0,15
1,75
0,53
10,92
0,06
0,67
0,96
11
26
15,8
300
4
4
3
Глина
рыхлая, полутвердая, средней плотности
2,74
20,1
0,27
0,44
0,24
1,58
0,73
11,06
0,2
0,15
1,01
21
19
54
350
5
5
3
Суглинок
Серый
2,64
19,9
0,255
-
-
1,59
0,66
9,88
0
0
1,02
30
35
1
400
