12) Виды резьб. Параметры метрической резьбы.

Резьба метрическая является основной крепежной резьбой. Это резьба однозаходная, преимущественно правая, с крупным или мелким шагом. Профилем метрической резьбы служит равносторонний треугольник. Выступы и впадины резьбы притуплены ГОСТ 9150-81.

Резьба трубная цилиндрическая (дюймовая) имеет профиль в виде равнобедренного треугольника с углом при вершине 55°, вершины и впадины скруглены. Эту резьбу применяют в трубопроводах и трубных соединениях ГОСТ 6357-81.

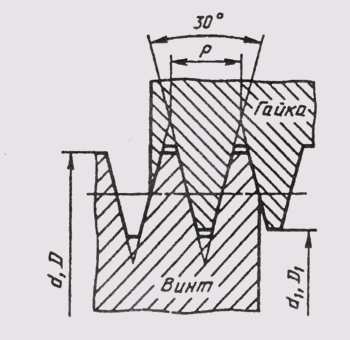

Резьба трапецеидальная служит для передачи движения и усилий. Профиль трапецеидальной резьбы - равнобокая трапеция с углом между боковыми сторонами 30°. Для каждого диаметра резьба может быть однозаходной и многозаходной, правой и левой ГОСТ 9484-81.

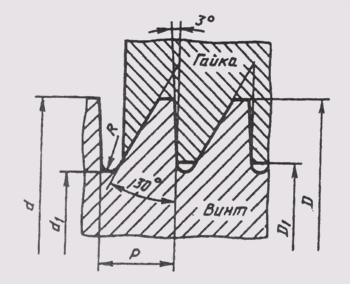

Резьба упорная имеет профиль неравнобокой трапеции. Впадины профиля закруглены, для каждого диаметра имеется три различных шага. Служит для передачи движения с большими осевыми нагрузками ГОСТ 10177-82.

Резьба круглая для цоколей и патронов, для предохранительных стекол и светильников, для санитарно-технической арматуры ГОСТ 13536-68 имеет профиль, полученный сопряжением двух дуг одного радиуса (рис. 8) ГОСТ 13536-68.

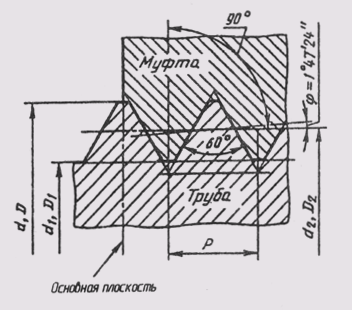

Резьба коническая дюймовая с углом профиля 60° ГОСТ 6111-52 применяется для герметических соединений в трубопроводах машин и станков; нарезается на конической поверхности с конусностью 1 : 16.

Резьба трубная коническая имеет профиль, аналогичный профилю резьбы трубной цилиндрической; применяется в вентилях и газовых баллонах. Возможно соединение труб, имеющих коническую резьбу (конусность 1 : 16), с изделиями, имеющими трубную цилиндрическую резьбу ГОСТ 6211-81.

Специальные резьбы - это резьбы со стандартным профилем, но отличающиеся от стандартных размеров диаметра или шага резьбы, и резьбы с нестандартным профилем.

Нестандартные резьбы - квадратная и прямоугольная - изготовляются по индивидуальным чертежам, на которых заданы все параметры резьбы.

Основные параметры резьбы определены ГОСТ 8724-2002 (ИСО 261-98).

Резьбу характеризуют три диаметра: наружный d (D), внутренний d1(D1) и средний d2(D2).

Диаметры наружной резьбы обозначают d, d\, d2, а внутренней резьбы в отверстии - D, D1 и D2.

Наружный диаметр резьбы d (D) - диаметр воображаемого цилиндра, описанного вокруг вершин наружной или впадин внутренней резьбы. Этот диаметр для большинства резьб является определяющим и входит в условное обозначение резьбы.

Профиль резьбы - контур сечения резьбы плоскостью, проходящей через ее ось

Угол профиля резьбы - угол между боковыми сторонами профиля.

Шаг резьбы Р - расстояние между соседними одноименными боковыми сторонами профиля в направлении параллельной оси резьбы (рис. 1).

Ход резьбы t - расстояние между ближайшими одноименными боковыми сторонами профиля, принадлежащего одной и той же винтовой поверхности, в направлении, параллельном оси резьбы. В однозаходной резьбе ход равен шагу, а в многозаходной - произведению шага Р на число заходов n(t = лР).
