Послідовність виконання:
1. Кінематичний розрахунок урухомника, вибір електродвигуна (1) ,
редуктора (3) , муфт (2,4).(Ескізи електродвигуна , редуктора , муфт)
2. Розрахунок та проектування пасового передавача (6).(Ескізи перерізу паса , шківів , схема сил).
3. Конструювання вала (5) та перевірка його міцності.(Епюри моментів , ескіз вала).
4. Вибір вальниць вала (5). (Схема навантажень на опори).
5. Перевірка міцності шпонкових з’єднань (Ескіз шпонкового з'єднання).
6. Виконати робочі креслення спроектованих елементів урухомника:
а) шків ведений; б) шків ведучий; в) вал веденого шківа; г) вал ведучого шківа
Завдання видав ________________________________Дата___________
Національний університет біоресурсів і природокористування України
Кафедра конструювання машин
ЗАВДАННЯ №6
для самостійної роботи з деталей машин,
студенту(ці) _______курсу _____ групи ______факультету
__________________________________________________
Спроектувати урухомник трансмісії
Варіанти завдань
№ вар. |
Потужність,
|
Кутова швидкість,
|
Кут нахилу передавача
|
1 |
0.5 |
10 |
0 |
2 |
1.5 |
8 |
8 |
3 |
2.5 |
6 |
16 |
4 |
3.5 |
4 |
24 |
5 |
4.5 |
2 |
32 |
6 |
5.5 |
5 |
40 |
7 |
6.5 |
8 |
48 |
8 |
7.5 |
11 |
56 |
9 |
8.5 |
13 |
64 |
10 |
9.5 |
15 |
72 |

Схема 6:

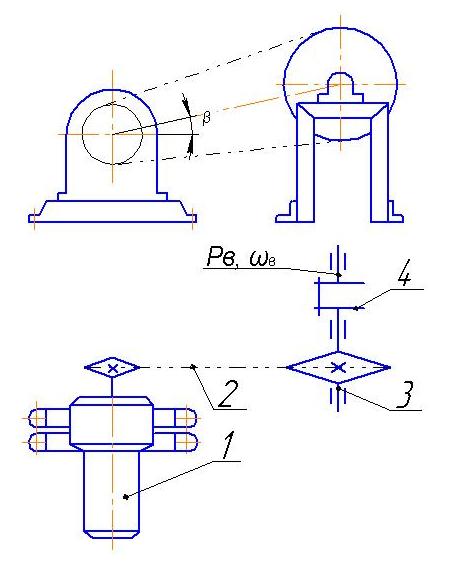

1 – мотор-редуктор; 2 – передавач ланцюговий; 3 – вал веденої зірочки; 4 – муфта жорстка.
Послідовність виконання:
1. Кінематичний розрахунок урухомника, вибір мотор-редуктора (1) та муфти (4). (Ескізи мотор-редуктора, муфти).
2. Розрахунок та проектування ланцюгового передавача (2). (Ескізи ланцюга, зірочок, схема сил).
3. Конструювання вала (3) та перевірка його міцності. (Епюри моментів, ескіз вала).
4. Вибір вальниць (3). (Схема навантажень на опори).
5. Перевірка міцності шпонкових з’єднань. (Ескіз шпонкового з’єднання).
6. Виконати робочі креслення спроектованих елементів урухомника:
а) зірочка ведуча; б) зірочка ведена; в) вал веденої зірочки.
Завдання видав__________________________________ Дата_____________
Національний університет біоресурсів і природокористування України
Кафедра конструювання машин
ЗАВДАННЯ №7
для самостійної роботи з деталей машин,
студенту(ці) _______курсу _____ групи ______факультету
__________________________________________________
Спроектувати урухомник гвинтового конвеєра
Варіанти завдань
№ вар. |
Потужність, , кВт |
Кутова швидкість, , рад/с |
1 |
2,2 |
8 |
2 |
4,0 |
10 |
3 |
7,0 |
13 |
4 |
1,0 |
18 |
5 |
1,3 |
22 |
6 |
1,8 |
28 |
7 |
2,1 |
33 |
8 |
2,3 |
11 |
9 |
2,6 |
9 |
10 |
2,8 |
4 |

Схема 7:

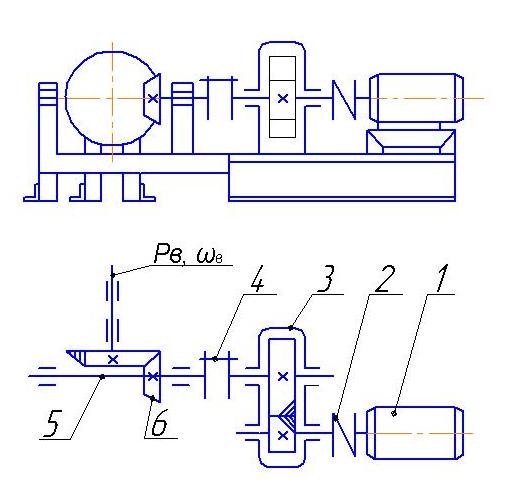

1 - електродвигун; 2 - муфта пружна; 3 - редуктор циліндричний одноступінчастий; 4 - муфта жорстка; 5 - вал шестірні; 6 - передавач відкритий конічними зубчастими колесами.
