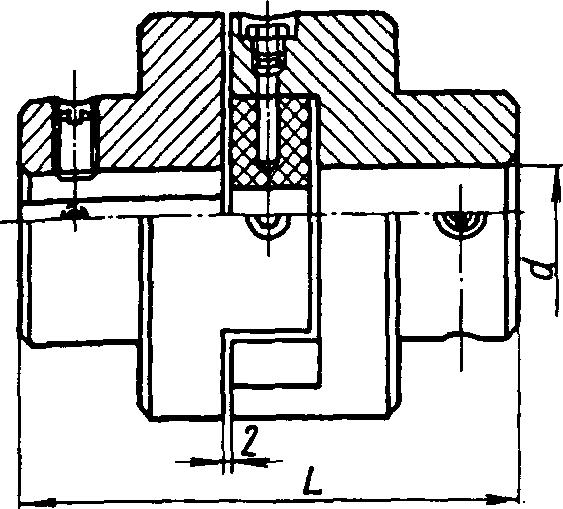

4.2. Муфти з проміжною призматичною деталлю

Призначення: для приєднання електродвигуна до механізму і приєднання окремих валів всередині механізму. Рекомендується застосовувати за відсутності різко ударного навантаження і при напрузі кручення валів до τ = 250 кгс/см².

Муфта допускає паралельний зсув валів при збірці до 0,2 мм, при роботі до 0,01d+0,25мм і кутового зсуву до 40΄.

d, мм	L, мм	Крутний момент, Н∙м
25-28	124	80-110
30-32-35	149	130-160-210
40-45	184	320-450
50-55	224	500-665
60-65	254	865-1100
70-75	274	1370-1690
80-85	304	2040-2450
90-95	344	2910-3430

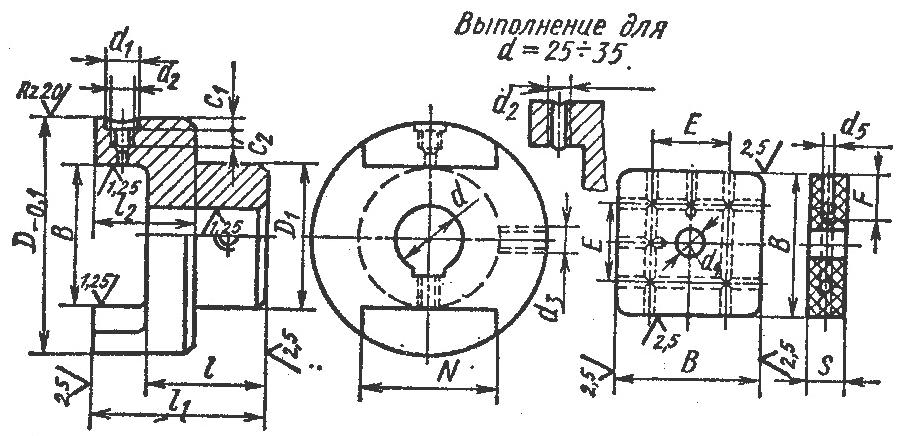

Напівмуфти и призматична деталь

Матеріал – сталь Ст3 для напівмуфт з d ≤ 45 мм; СЧ 12 – 28 для напівмуфт з d > 45 мм; текстоліт поділочний для призматичної деталі.

4.3. Шарнірні муфти (по гост 5147-80)

Призначення: для зєднання валів з віссями, які перетинаються під кутом не більше 45º.

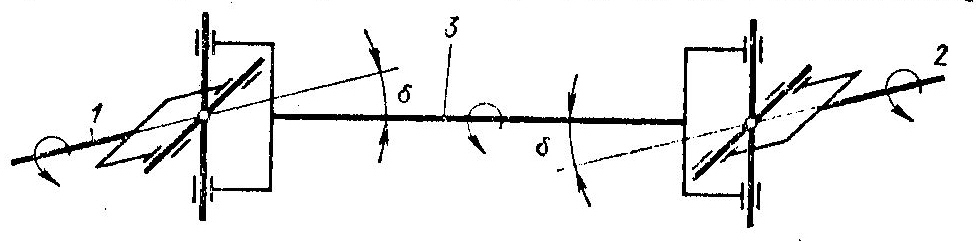

При рівномірному обертанні ведучого вала обертання відомого вала буде нерівномірним; нерівномірність зростає з збільшенням кута δ. Щоб забезпечити синхронне обертання ведучого вала з постійною кутовою швидкістю, встановлюють послідовно дві шарнірні муфти, як показано на мал.1. При цьому повинні виконуватись дві умови:

1. вісі валів 1 і 2 повинні мати однакові кути з віссю проміжного вала 3;

2. дві вилки проміжного вала повинні лежати в одній площині.

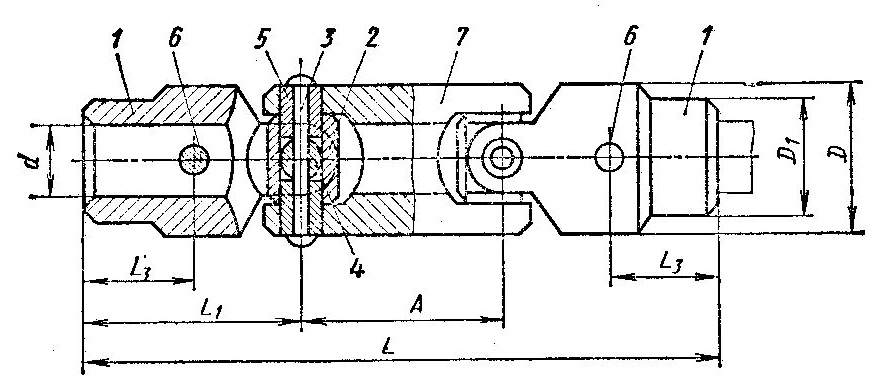

Шарнірні муфти

Тип.А. Муфта одинарна

Тип.В. Муфта здвоєна

1-вилка; 2-хрестовина; 3-стержень; 4-палец; 5-втулка; 6-конічний штифт; 7-зпарена вилка.

Номінальний крутний момент, Нм	d для рядів		D	L для типів				l для виконань
	1	2		1		2		1	2
				виконань
				1	2	1	2
11,2	8 9 10	- - -	16	56	-	76	-	20	-
				62	56	82	76	23	20
22,4	10 11 12	- - -	20	66	60	92	86
				80	70	106	96	30	25
45	12 14	- -	25	86	76	118	108	30	25
71	16 18	- -	32	112	88	150	126	40	28
140	- 20 22	19 - -	40	140	112	188	160
								50	36
280	- 25 28	24 - -	50	148	120	206	178	50	36
				168	132	326	190	60	42
560	30 32 35	- - -	60	222	178	292	248	80	58
1120	- 40 -	38 - 42	75	236	192	328	284
				296	240	388	332	110	82

1-й ряд являється прийнятнішим.

Позначення муфт містить наіменування муфти і цифри, які характеризують номінальний крутним момент, діаметр отвору півмуфти і виконання.

Приклад умовного позначення шарнірної муфти, яка передає крутний момент 140Нм, типу 1 з діаметром посадочного отвору півмуфти 20мм для виконання півмуфт 1, в кліматичному виконанні У, категорії 3 по ГОСТ 15150-69:

Муфта шарнірна 140-1-20-У3 ГОСТ 5147-80.

Те ж, для передачі номінального крутного моменту 140 Нм, типу 2, одна з підмуфт діаметром 19мм виконання 1, друга діаметром 22мм у виконанні 2 у кліматичному виконанні Т і категорії 2 по ГОСТ 15150-69:

Муфта шарнірна 140-2-19-1-22-2-Т2 ГОСТ 5147-80.

Список літератури

1. Иванов М.П. Детали машин. - М.: Вища школа, 1984.-399 с.

2. Анурьев В.И. Справочник конструктора-машино­строителя. - М.: Машиностроение, 1979. -1,2, 3 т.т.

3. Ярошенко В.Ф. Обґрунтування вибору електродвигуна та визначення вихідних даних для розрахунку передач привода. - К.: НАУ, 1997. - 48 с.

4. Иосилевич Г.Б. Детали машин. - М.: Машиностроение, 1988. - 368 с.

5. Обоснование параметров электродвигателя и определение исходных данных для расчёта передач привода / В.Ф. Ярошенко, B.C. Диденко, И.И. Крамаренко. - К.: УСХА, 1985. - 46 с.

6. Курсовое проектирование деталей машин / Под ред. В.Н. Кудрявцева. – Л.: Машиностроение, 1984. - 400 с.

7. ОСТ 70.2.3-79 Испытания сельскохозяйственной техники, метод оценок электроприводов сельско­хозяйственных агрегатов.

8. Ярошенко В.Ф. Розрахунок плоскопасових передач та конструювання шківів. - К.: УСГА, 1991. - 38 с.

9. Ярошенко В.Ф., Калайда В.В. Расчет, конструирование, монтаж и эксплуатация передач клиновым ремнем. - К.: УСХА, 1983.-60 с.
