3.3. Пружні муфти з тороподібною оболонкою (по гост 20884-75)

Призначення: для з’єднання валів з метою передачі крутного моменту від 2 до 4000 кгс∙м, зменшення динамічних навантажень і компенсації зсувів валів.

Основні параметри, габаритні и приєднувальні розміри

Тип 1, виконання 1	Тип 1, виконання 2

Муфти тороподібною оболонкою складається з двох напівмуфт. Напівмуфти виготовляють двох типів:

1 – з циліндричним отвором на кінцях валів по ГОСТ 12080 – 66;

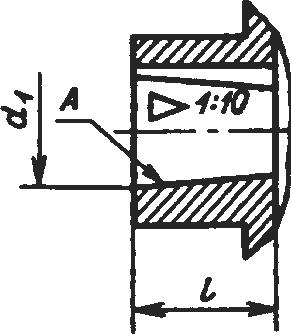

2 – з конічним отвором на кінцях валів по ГОСТ 12081 – 72.

Напівмуфти кожного типу виготовляють в двох виконаннях: 1 – на довгі кінці валів; 2– на короткі кінці валів.

Допускається флянцеві і інші види безшпоночних з’єднань напівмуфт з валами.

Допускається виготовлять напівмуфти з конічним отвором на кінці валів.

Номінальний крутний момент Мкр, Н∙м (кгс·м)	d*	d1*	D, не більше	L ,не більше		l ,не більше		Максимальний Мкр при короткочасному перенавантаженні, кгс·м, більше	Допустима частота обертання, об/хв	Кут закручування при номинальном Мкр не більше	Допустиме зміщення напівмуфт
	відхилення										осьове	радикальне	кутове
	По А	По А3
				виконання
				1	2	1	2
20 (2)	14 16, 18, 19		100	105 110	- 95	28 30	- 20	6,3	3000	5°30'	1,0	1,0	1°00'
40 (4)	18, 19 20, 22, 24 25		125	115 130 140	100 120 130	30 38 44	20 26 28	12,5
80 (8)	22, 24 25, 28 30		160	140 150 185	130 140 170	38 44 60	26 28 40	25			2,0	1,6
125 (12,5)	25, 28 30, 32 35, 36		180	155	145	44	28	40	2500
				190	175	60	40
200 (20)	30, 32 35, 36, 38 40		200	200	185	60	40	63			2,5	2,0
				250	235	84	60
250 (25)	32, 35 36, 38 40, 42, 45		220	205	185	60	40	80	2000		3,0	2,5
				255	240	84	60
315 (31,5)	35, 36, 38 40, 42 45, 48		250	215	195	60	40	100
				270	250	84	60
500 (50)	40, 42 45, 48 50, 53 55, 56		280	270	250	84	60	160	1600		3,6	3,0
800 (80)	48, 50 53, 55, 56 60, 63		320	280	270	84	60	250
				330	310	108	75
1250 (12500)	55, 56 60, 63 65, 70 71, 75		360	280	270	84	60	315		4°30'	4,0	3,6
				330	310	108	75
2000 (200)	63, 65 70, 71, 75 80, 85, 90		400	350	270	108	75	500			4,5	4,0
				400	320	132	96
3150 (315)	75 80, 85, 90, 95 100		450	355	285	108	75	800
				405	325	132	96
				475	385	168	126
5000 (500)	90,95 100, 105 110 120, 125		500	415	335	132	96	1250	1050		5,0		1°30'
				490	400	168	126
8000 (800)	100, 105 110, 120 125 130, 140		560	495	400	168	126	2000	900	3°30'	5,6	5,0
				570	465	204	158
12500 (1250)	110, 120 125 130, 140 150		630	525	420	168	126	2500	850		6,0
				585	480	204	158
16000 (1600)	120, 125 130, 140 150		710	510	430	168	126	3150	750		6,7
				590	490	204	158
20000 (2000)	140, 150		800	600	500	204	158	4000	650	2°30'	7,5

*d і d₁ = 14;16;18;20;22;25;28;32;36;40;45;50;56;63;71;80;90;100;110;125;140 являються більш прийнятними величинами.

ГОСТ передбачає також d і d₁ понад 150 мм з номінальним крутним моментом більше 1600 кгс·м.

Технічні вимоги:

Допускається граничне відхилення d і d₁ по А₃.

Розміри шпоночних пазов для напівмуфт типу 1:

виконання 1 – по ГОСТ 8788 – 68;

виконання 2 з диаметром d ≤ 30 мм – по ГОСТ 8788 – 68;

виконання 2 з диаметром отворів d > 30 мм – по ГОСТ 107 – 68.

Ширина шпоночних пазов для напівмуфт типу 2 – по ГОСТ – 12081 – 72.

Граничне відхилення розмірів шпоночних пазов – по ГОСТ – 7227 – 58.

Граничне відхилення на кутові розміри конуса (поверхня А) – по 7-й ступені точності ГОСТ – 8908 – 58.

Допускається приміняти поєднання напівмуфт різних типів і виконань з посадочними отворами разних діаметрів в межі одного номінального крутного моменту, а в технічно обгрунтованих випадках – різних номінальних крутних моментів.

Умовне позначення муфт. Позначення пружної муфти з тороподібною оболонкою повинно містити: назву муфти, цифри, що характеризують номинальний крутний момент, діаметри посадочних отворів в напівмуфтах під вали, типи і виконаня напівмуфт і позначення стандарту.

Приклад умовного позначення пружної муфти з тороподібною оболочкою, з номінальним крутним моментом 800 Н∙м (або 80 кгс·м), діаметром посадочного отвора в напівмуфтах під вали d = 60 мм, з напівмуфтами типу 1 виконання 1:

Муфта пружна з тороподібною оболонкою 800 - 60 - 1.1 ГОСТ 20884-75.

Також з напівмуфтами: одна – типу 1 и виконання 1, інша – типу 2 и виконання 1:

Муфта пружна з тороподібною оболонкою 800 - 60 - 1.1 – 60 2.1 ГОСТ 20884-75.

Також з напівмуфтами: одна з діаметром d=60 мм, друга з d=63 мм, типа 1, виконання 1:

Муфта пружна з тороподібною оболонкою 800 - 60.1 - 63 - 1.1 ГОСТ 20884-75.
